GS610产品详细规格
GS610是一台高精度、高性能的可编程电压/电流源，具有电压/电流生成和测量功能。输出电压和电流分别为110V和3.2A。由于GS610可以作为电流“输出”或电流“吸入”使用，可以实现在较宽范围上的基本电气特性的评估。
该信号源测量单元可全面执行您的高容量需求，包括远程控制和简单易用的文件操作。
“输出”和“吸入”运行可至110V/3.2A(四象限操作)
基本精度：±0.02%(DC电压生成)
扫描输出100-µ间隔
随附丰富的扫描模式(线性、对数和任意)
在内部存储器中多可存储65535点发生源测量数据
使用Web服务器功能的远程控制和FTP(选件)
带USB存储功能的简单文件操作
电压/电流生成和测量量程
“输出”运行(电流输出)和“吸入”运行(电流吸入)的四维运行可高达110V、3.2A和60W。
输出和测量分辨率是5.5位。
电压生成/测量范围：200mV~110V
电流生成/测量范围：20µA~3.2A
输出电流：
±3.2A&(在±12V或更低输出电压)
±2A(在±30V或更低输出电压)
±1A(在±60V或更低输出电压
±0.5A(在±110V或更低输出电压)
生成和测量功能

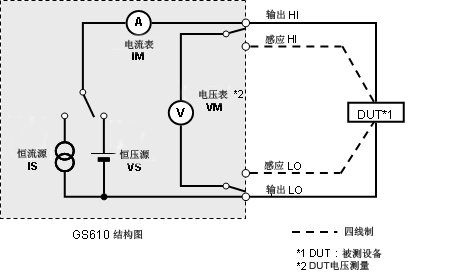

GS610由恒流源、恒压源、电压计和电流计组成。各功能可以组合为大量的操作模式。
操作模式：
电压生成/电流测量(VS/IM)；
电压生成/电压测量(VS/VM)；
电流生成/电压测量(IS/VM)；
电流生成/电流测量(IS/IM)；
电压生成(VS)；
电流生成(IS)；
电阻测量(VS/IM或IS/VM)
该信号源测量单元可全面执行您的高容量需求，包括远程控制和简单易用的文件操作。
“输出”和“吸入”运行可至110V/3.2A(四象限操作)
基本精度：±0.02%(DC电压生成)
扫描输出100-µ间隔
随附丰富的扫描模式(线性、对数和任意)
在内部存储器中多可存储65535点发生源测量数据
使用Web服务器功能的远程控制和FTP(选件)
带USB存储功能的简单文件操作
电压/电流生成和测量量程
“输出”运行(电流输出)和“吸入”运行(电流吸入)的四维运行可高达110V、3.2A和60W。
输出和测量分辨率是5.5位。
电压生成/测量范围：200mV~110V
电流生成/测量范围：20µA~3.2A
输出电流：
±3.2A&(在±12V或更低输出电压)
±2A(在±30V或更低输出电压)
±1A(在±60V或更低输出电压
±0.5A(在±110V或更低输出电压)
生成和测量功能
GS610由恒流源、恒压源、电压计和电流计组成。各功能可以组合为大量的操作模式。
操作模式：
电压生成/电流测量(VS/IM)；
电压生成/电压测量(VS/VM)；
电流生成/电压测量(IS/VM)；
电流生成/电流测量(IS/IM)；
电压生成(VS)；
电流生成(IS)；
电阻测量(VS/IM或IS/VM)
此外，使用二线系统或四线系统的控制和测量可以通过内部切换本地感测和远程感测来实现。
多种操作模式
GS610的电压/电流发生部分以DC发生模式或脉冲发生模式工作。四种操作模式 - 持续输出、线性扫描、对数扫描和程序扫描 - 对每种发生模式都可用。在程序扫描模式中，用户可以定义任意扫描模式。在各扫描模式下，输出电平的小变化间隔为100µs。
DC输出模式
脉冲输出模式
