手持式示波表 彩色示波器产品详细规格
|

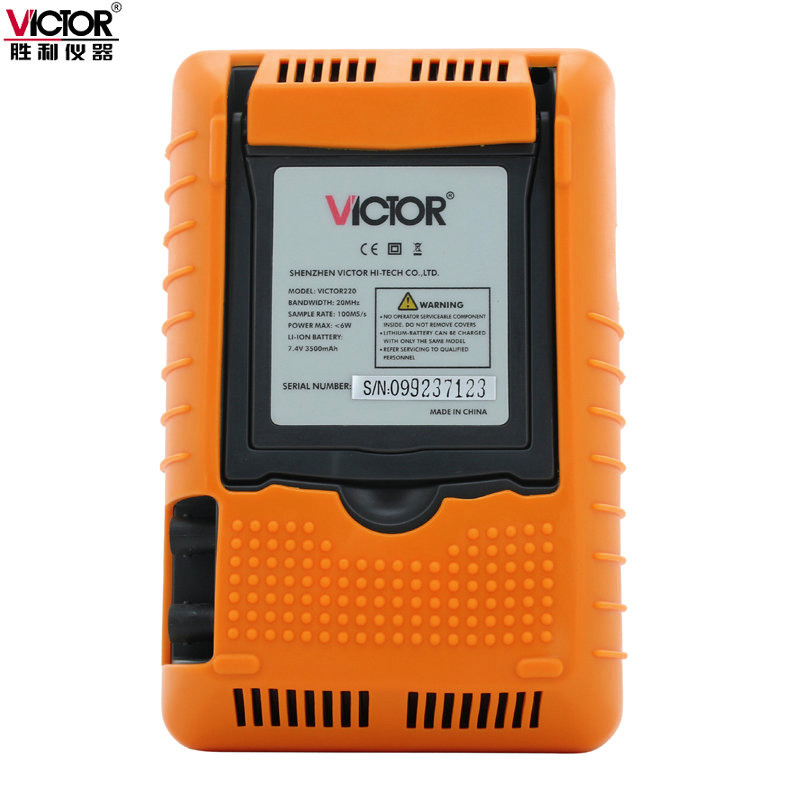

产品型号：VICTOR 220 |
操作方式：自动量程 |
|
产品名称：手持式示波表VICTOR 220 |
特殊功能：电脑接口 |
|
产品分类：手持式示波表 |
体积大小：手持式 |
|

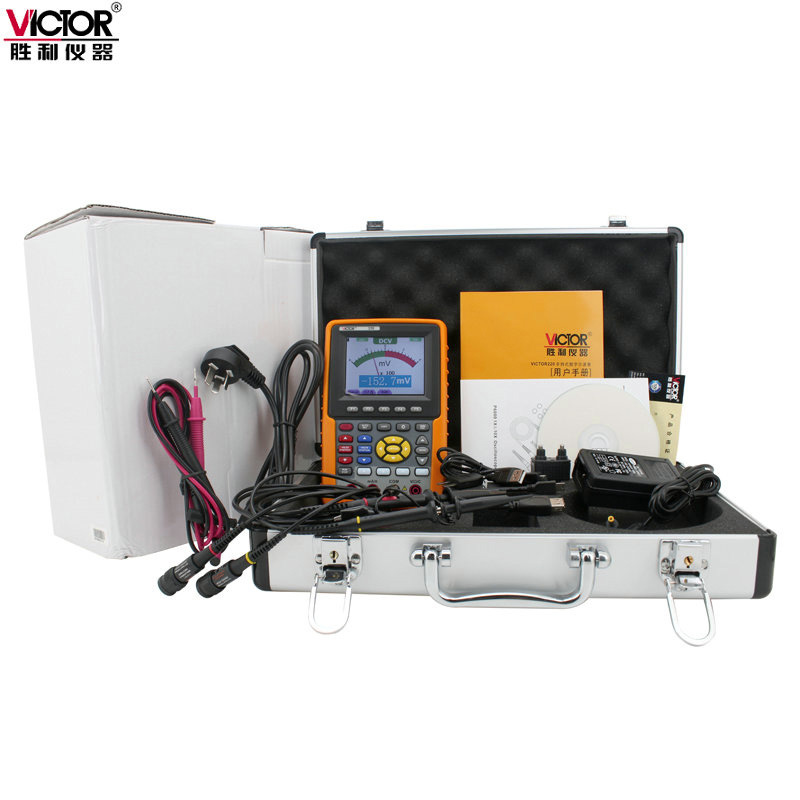

详细介绍： |
|
1、采用工程硅胶按键增添手感舒适度，创新的快捷功能键进一步简化了操作步骤，提升人机界面友好度； 2、U盘存储功能，交替触发功能，提高测量度，提升视频触发功能，优化噪声容忍度调节； 3、带宽20MHz,实时采样率100-250MS/s； 4、集合示波器与万用表一体； 5、长达6小时电池操作时间； 6、3.8英寸彩色液晶高清显示效果。 |
|
功能参数 |
型号 |
||||||||
|
VICTOR 220 |
|||||||||
|
带宽 |
20MHz |
||||||||
|
通道 |
2通道 |
||||||||
|
采 样 |
采样方式 |
普通采样、峰值检测、平均值 |
|||||||
|
实时采样率 |
100MS/s |
||||||||
|
输
入 |
输入耦合 |
直流、交流 |
|||||||
|
输入阻抗 |
1M±2%,与20pF±5pF并联 |
||||||||
|
探入衰减系数 |
1X.10X.100X.1000X |
||||||||
|
输入电压 |
400V(DC峰值、1MΩ输入组抗)（10：1探头衰减） |
||||||||
|
通道间的隔离度 |
50Hz(100:1)、10MHz(25:1) |
||||||||
|
通道间时间延迟（典型） |
150ps |
||||||||
|
水
平 |
彩样率范围 |
10S/s~100MS/s |
|||||||
|
波形内插 |
(sinx)/x |
||||||||
|
记录长度 |
每个通道6000个采样点 |
||||||||
|
扫速范围（S/div） |
5ns/div~5s按1~2.5~5 进制方式步进 |
||||||||
|
采样率和延迟时间度 |
±100ppm(任何≥1ms的时间间隔 |
||||||||
|
时间间隔（△T）测量度 |
单次:±（1采样间隔时间+100ppm×度数+0.6ns） ＞16个平均值: ±（1采样间隔时间+100ppm×度数+0.4ns） |
||||||||
|
垂
直 |
模拟数字转换器(A/D) |
比特分辨率。两个通道同时采样 |
|||||||
|
灵敏度（伏/格）范围（V/div） |
5mV/div~5v/div（在输入BNC处） |
||||||||
|
位移范围 |
±10div(5mV/div~5V/div) |
||||||||
|
模拟带宽 |
200M |
||||||||
|
单次带宽 |
满带宽 |
||||||||
|
低频响应（交流耦合，－３db） |
≥5Hz(在BNC上) |
||||||||
|
上升时间（BNC上典型的） |
≤17.5ns |
||||||||
|
直流增益度 |
±5% |
||||||||
|
直流测量度 （平均值采样方式） |
经对捕获的≥16个波形取平均值后波形上任何两点间的电压差（△V）:（±5%度数+0.05格） |
||||||||
|
触
发 |
触发类型 |
边沿触发 |
上升沿、下降沿 |
||||||
|
视频触发 |
行、场、奇场、任意行触发 |
||||||||
|
交替触发 |
|
||||||||
|
触发灵敏度(边沿触发) |
直流耦合 |
通道1和通道2：0.2~1div可调（DC~满带宽） |
|||||||
|
交流耦合 |
50Hz及以上时和直流相同 |
||||||||
|
触发电平范围 |
距屏幕中心±6格 |
||||||||
|
触发电平度(典型的)度适用于上升和下降时间≥20ns的信号 |
±0.3格 |
||||||||
|
触发位移 |
前触发655格，后触发4格 |
||||||||
|
触发灵敏度(视频触发,典型的) |
2格峰间值 |
||||||||
|
信号制式和行/场频率 (视频触发类型) |
支持任何场频或行频的NTSC、PAL和SECAM广播系统 |
||||||||
|
测
量 |
光标测量 |
光标间电压差（△V）、光标时间差（△T） |
|||||||
|
自动测量 |
峰峰值、平均值、均方根值、频率、周期 |
||||||||
|
数学操作 |
加、减、乘、除、反相 |
||||||||
|
存储波形 |
4组波形，可连接U盘进行存储 |
||||||||
|
李沙育图形 |
带宽 |
20MHz |
|||||||
|
相位差 |
±3degrees |
||||||||
|
技术指标 |
|||||||||
|
功能参数 |
型号 |
||||||||
|
VICTOR 220 |
|||||||||
|
显
示 |
显示类型 |
3.8英寸彩色液晶显示 |
|||||||
|
显示分辨率 |
320水平×240垂直像素 |
||||||||
|
显示色彩 |
4096色 |
||||||||
|
显示语言种类 |
中文简体、英文 |
||||||||
|
电源/ 接口 特性 |
功耗 |
＜6W |
|||||||
|
电源电压 |
100-240V AC 50/60Hz |
||||||||
|
适配器输出电压 |
8.5V DC |
||||||||
|
适配器输出电流 |
1500mA |
||||||||
|
PC接口 |
USB、RS232接口 |
||||||||
|
电池 |
锂离子电池 |
7.4X、3500、mAh |
|||||||
|
|
|||||||||
|
数
字
万
用
表 |
数字显示 |
33/4位 |
|||||||
|
显示 |
4000 |
||||||||
|
输入阻抗 |
10MΩ |
||||||||
|
电压 |
VDC:400mv、4v、40v、； 输入电压；直流400v VAC:4v、40v、400v：±（1%±3个字）;频率范围：40Hz到400Hz：输入电压；交流400V有效值 |
||||||||
|
电流 |
DCA:40mA、400mA：±（1.5%±1字） 10A:±(5%±3字） ACA：400mA：±（1.5%±3字）400mA：±（2%±1个字） 10A:±(5%±3字） |
||||||||
|
电阻 |
400Ω：±（1%±3个字） 4KΩ、40KΩ、400KΩ、4MΩ：±（1%±1个字） 40MΩ:±(1.5%±3个字） |
||||||||
|
电容 |
5.12nf-100uf:±（3%±3个字） |
||||||||
|
二极管 |
电压度数：0V到1.5V |
||||||||
|
通段测试 |
判断电阻＜50Ω（±30Ω）（蜂鸣） |
||||||||
|
探
头 |
|
1X位置 |
|||||||
|
带宽 |
直流至6MHz |
||||||||
|
衰减比率 |
1：1 |
||||||||
|
补偿范围 |
10pf~35pf |
||||||||
|
输入电阻 |
1MΩ±2% |
||||||||
|
输入电容 |
85pf~115pf |
||||||||
|
输入电压 |
150VDC |
||||||||
|
一般特性 |
|||||||||
|
环
境 |
温度 |
只用电池：0-50℃（32至122℉） 电源适配器：0至40℃（32至104℉） 存放：-20至+60℃（-4至+104℉） |
|||||||
|
湿度 |
0至10℃（32至50℉）无冷凝 10至30℃（50至86℉）95% 30至40℃（86至104℉）75% 48至50℃（104至122℉）45% |
||||||||
|
机械 规格 |
尺寸 |
180mm×113mm×40mm |
|||||||
|
重量 |
645克 |
||||||||
