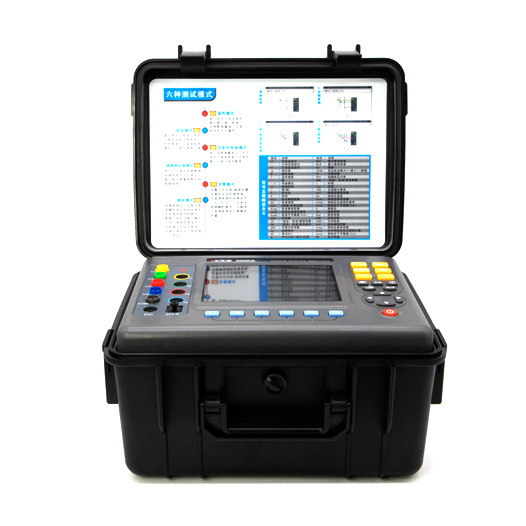

图片仅供参考,产品以实物为准
电能质量分析仪8mm-300mm产品详细规格
1.1 简介
VICTOR 5000A电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
当前电力应用中，因越来越多的大型用电设备，越来越复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。
VICTOR 5000A电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的ADC芯片完成，实现采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数(可根据需要选择)，5s采集记录一次，可记录存储长达300天的趋势曲线记录。
电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研校、计量部门等。尤其适用于对有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
1.2 功能
1.2.1 基本功能
波形实时显示(4路电压/4路电流)。
电压和电流真有效值。
电压直流成份。
电流和电压峰值。
电流和电压半周期有效值的/小值。
相量图显示。
各相谐波的测量，达50次谐波。
柱形图显示各相电流和电压的谐波含有率。
总谐波失真度(THD)。
各相有功/无功/视在功率值及总值。
各相有功/无功/视在电能值及总值。
变压器K因数。
功率因数(PF)和COSφ位移功率因数(DPF)。
短期电压闪变。
三相不平衡(电压和电流)。
1.2.2 捕捉记录功能
◆ 暂态捕捉功能：
可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器多可同时存储150组瞬态波形。
◆ 启动电流监测：
可监测线路的浪涌电流，和监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的有电流电压瞬时值，波形曲线。
◆ 趋势图记录存储功能：
可对基本测试功能的有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。(同时选择20个参数间隔5秒记录一次，约可以记录300天)
◆ 告警功能：
可对选定的参数可根据需要设定限值，监测其是否限，限时产生告警日志，比如电压过压、电流过流、不平衡度限、某次谐波比限、频率限、有功功率限、总谐波失真限等，多可设定40组告警监测参数，每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值，可设定限的短时间。多可以存储12800组告警日志记录。
◆ 截屏功能：
在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和在测试模式。例如，可以保存电流电压波形、谐波柱形图、相量图等的屏幕图片。多可同时保存60组截图。
1.2.3 其他功能
◆ 通讯功能：
通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取侦测和捕捉的暂态波形、趋势图记录、告警日志、截图等，并显示在电脑上。
◆ 设置功能：
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相波形曲线在仪器中相应的颜色。
可设定仪器的接线方式及电网类型。
可选定不同电流钳和不同电压测试变比。
可选定中文菜单或者英文菜单。
◆ 中/英文帮助菜单：
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
1.3 技术规格
1.3.1 基准条件和工作条件
| 影响量 | 测试项目 | 基准条件 | 工作条件 |
| 环境温度 | 有参数 | (23±2)℃ | -10℃～40℃ |
| 相对湿度 | 有参数 | 40%～60% | <80% |
| 相电压 | 有参数 | (100±1%)V | 1.0V～1000V |
| 线电压 | 测线电压真有效值 | (200±1%)V | 1.0V～2000V |
| 电流 | 测电流真有效值 | (5±1%)A | 10mA～6000A |
| 电网频率 | 有参数 | 50Hz±0.1Hz | 40Hz～70Hz |
| 相移 | 测有功功率有功电能 | Cosφ=1 | Cosφ:0.2～1.0 |
| 测无功功率无功电能 | Sinφ=1 | Sinφ:0.2～1.0 | |
| 谐波 | 有参数 | <0.1% | 0.0%～ |
| 电压不平衡度 | 有参数 | <10% | 0.0%～ |
| 仪器工作电压 | 有参数 | DC9.8V±0.1V | DC9.5V～10.5V |
| 外电场、磁场 | 有参数 | 应避免 | |
| 被测导线位置 | 测与电流有关的参量 | 被测导线处于钳口的近似几何中心位置 | |
1.3.2 一般规格
| 电源 | 可充电锂电池组9.6V，外接充电器。 |
| 电池电量指示 | 电池符号5格 显示电量，当电池电量过低时,提示1分钟后自动关机。 |
| 工作电流 | 约490mA，电池满电连续工作约10小时。 |
| 显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。 |
| 钳口尺寸(选配) |
FR008尖小形电流钳：8mm×15mm； FR020圆口形电流钳：20mm×20mm； FR050圆口形电流钳：50mm×50mm； FR300R柔性线圈电流传感器（带积分器）：Φ300mm。 |
| 仪器尺寸 | 长宽厚：277.2mm×227.5mm×153mm。 |
| 通道数 | 4路电压，4路电流。 |
| 线电压 | 1.0V～2000V。 |
| 相电压 | 1.0V～1000V。 |
| 电流（选配） |
FR008电流钳：10mA～10.0A； FR020电流钳：0.10A～100A； FR050电流钳：1.0A～1000A； FR300R柔性线圈电流传感器（带积分器） 10A～6000A |
| 频率 | 40Hz～70Hz。 |
| 电力电量参数 | W，VA，Var，PF，DPF，cosφ，tanφ。 |
| 电能参数 | Wh，Varh，Vah。 |
| 谐波 | 有，0～50次。 |
| 总谐波失真 | 有，0～50次，各相。 |
| 模式 | 有。 |
| 暂态记录组数 | 150组。 |
| 电压闪变 | 有。 |
| 启动电流模式 | 有，100秒。 |
| 三相不平衡度 | 有。 |
| 记录 | 300天(同时记录20个参数，每5秒记录1点)。 |
| 小记录值 | 有，可测一段时间内的小值。 |
| 告警 | 40种不同类型参数选择，12800组告警日志。 |
| 峰值 | 有。 |
| 截图容量 | 60个。 |
| 菜单语言 | 中文、英文。 |
| 通讯接口 | USB。 |
| 自动关机 | 在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机。 |
| 在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 | |
| 背光功能 | 有，适合昏暗场及夜间使用。 |
| 仪器质量 | 主机：1.6kg(带电池)； |
| FR008尖小形电流钳：168g×4； | |
| FR020圆口形电流钳：252g×4； | |
| FR050圆口形电流钳：463g×4； | |
| FR300R 柔性线圈电流传感器（带积分器）：280g×4； | |
| 测试线与电源适配器：800g； | |
| 总质量：约10.8kg(含包装)。 | |
| 电压测试线长 | 3m。 |
| 电流钳线长 | 2m。 |
| 工作温湿度 | -10℃～40℃；80%Rh以下。 |
| 存放温湿度 | -10℃～60℃；70%Rh以下。 |
| 输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
| 耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。 |
| 绝缘 | 仪器线路与护套外壳之间≥10MΩ。 |
| 结构 | 双重绝缘，带绝缘防振护套。 |
| 适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
1.3.3 仪器精度描述(不包括电流传感器)
下面的数据是在基准条件下和在理想的电流传感器(完全线性并且没有相位移)基础上的来分别介绍。
| 测量 | 测量范围 | 显示分辨率 |
参考范围内的 误差 |
| 频率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
| 相电压真有效值 | 1.0V～1000V | 小分辨0.1V | ±(0.5%+5dgt) |
| 线电压真有效值 | 1.0V～2000V | 小分辨0.1V | ±(0.5%+5dgt) |
| 直流电压 | 1.0V～1000V | 小分辨0.1V | ±(1.0%+5dgt) |
| 电流真有效值 | 10mA～6000A | 小分辨1mA | ±(0.5%+5dgt) |
| 相电压峰值 | 1.0V～1414V | 小分辨0.1V | ±(1.0%+5dgt) |
| 线电压峰值 | 1.0V～2828V | 小分辨0.1V | ±(1.0%+5dgt) |
| 电流峰值 | 10mA～8484A | 小分辨1mA | ±(1.0%+5dgt) |
| 峰值因数 | 1.00～3.99 | 0.01 | ±(1%+2dgt) |
| 4.00～9.99 | 0.01 | ±(5%+2dgt) | |
| 有功功率 | 0.000W～9999.9kW |
小分辨 0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
|
无功功率 电感性 & 电容性 |
0.000VAR～ 9999.9kVAR |
小分辨 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| 视在功率 |
0.000VA～ 9999.9kVA |
小分辨0.001VA | ±(1%+3dgt) |
| 功率因数 | -1.000～1.000 | 0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.5 |
|||
| 有功电能 |
0.000Wh～ 9999.9MWh |
小分辨 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
|
无功电能 电感性 & 电容性 |
0.000VARh～ 9999.9MVARh |
小分辨 0.001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| 视在电能 |
0.000VAh～ 9999.9MVAh |
小分辨 0.001VAh |
±(1%+3dgt) |
| 相位角 | -179°～180° | 1° | ±(2°) |
|
Tanφ (VA≥50VA) |
-32.76～32.76 | 小分辨0.001 | φ:±(1°) |
|
位移功率因数 (DPF) |
-1.000～1.000 | 0.001 | φ:±(1°) |
|
谐波比 包含1～50次 (Vrms>50V) |
0.0%～99.9% | 0.1% | ±(1%+5dgt) |
|
谐波角 (Vrms>50V) |
-179°～180° | 1° | ±(3°)谐波1～25次 |
| ±(10°)谐波26～50次 | |||
|
总谐波率 (THD或THD-F)≤50 |
0.0%～99.9% | 0.1% | ±(1%+5dgt) |
|
失真因数 (DF或THD-R)≤50 |
0.0%～99.9% | 0.1% | ±(1%+10dgt) |
| 变压器K因数 | 1.00～99.99 | 0.01 | ±(5%) |
| 三相不平衡 | 0.0%～ | 0.1% | ±(1%) |
1.3.4 电流钳特性（选配）
| 电流钳类型 | 电流真有效值 |
电流真有效值 误差 |
相位角φ 误差 |
| FR008电流钳 | 10mA～99mA | ±(1%+3dgt) | ±(1.5°),Arms≥20mA |
| 100mA～10.0A | ±(1%+3dgt) | ±(1°) | |
| FR020电流钳 | 0.10A～0.99A | ±(1%+3dgt) | ±(1.5°) |
| 1.00A～100A | ±(1%+3dgt) | ±(1°) | |
| FR050电流钳 | 1.0A～9.9A | ±(2%+3dgt) | ±(3°) |
| 10.0A～1000A | ±(2%+3dgt) | ±(2°) | |
|
FR300R柔性线圈 电流传感器 |
10A～199A | ±(1%+3dgt) | ±(3°) |
| 200A～6000A | ±(1%+3dgt) | ±(2°) |
注意：电流钳与仪表必须对应连接，不能插反，电流钳同名端方向如下：
FR008、FR020、FR050电流钳标识箭头反方向的一面为电流输入端，即同名端。
FR300R柔性线圈电流传感器以开口在左边时的一面为电流同向输入端，即同名端。
2.包装
2.1 标准配置
| 编 号 | 名 称 | 数 量 |
| 1 | 仪器主机 | 1台 |
| 2 | 仪器背包 | 1个 |
| 3 | 电流钳（选配) | 共12把(FR008、FR020、FR050各4把) |
| 4 | FR300R柔性线圈电流传感器（选配) | 4套（柔性线圈与积分器连体设计） |
| 5 | 测试线 | 5条(黄，绿，红，蓝，黑各1条) |
| 6 | 鳄鱼夹 | 5个 |
| 7 | 测试探针 | 5个 |
| 8 | 电源适配器 | 1个 |
| 9 | USB数据线 | 1条 |
| 10 | 软件光盘 | 1个 |
| 11 | 用户手册、保修卡、合格证 | 1份 |
2.2 仪器质量
| 编 号 | 名 称 | 质 量 |
| 1 | 主机 | 2.42Kg(带电池) |
| 2 | FR008尖小形电流钳 | 168g×4 |
| 3 | FR020圆口形电流钳 | 252g×4 |
| 4 | FR050圆口形电流钳 | 463g×4 |
| 5 | FR300R柔性线圈电流传感器（带积分器） | 280g×4 |
| 6 | 测试线/电源适配器 | 800g |
| 7 | 总质量 |
约10.8Kg(含包装) |
