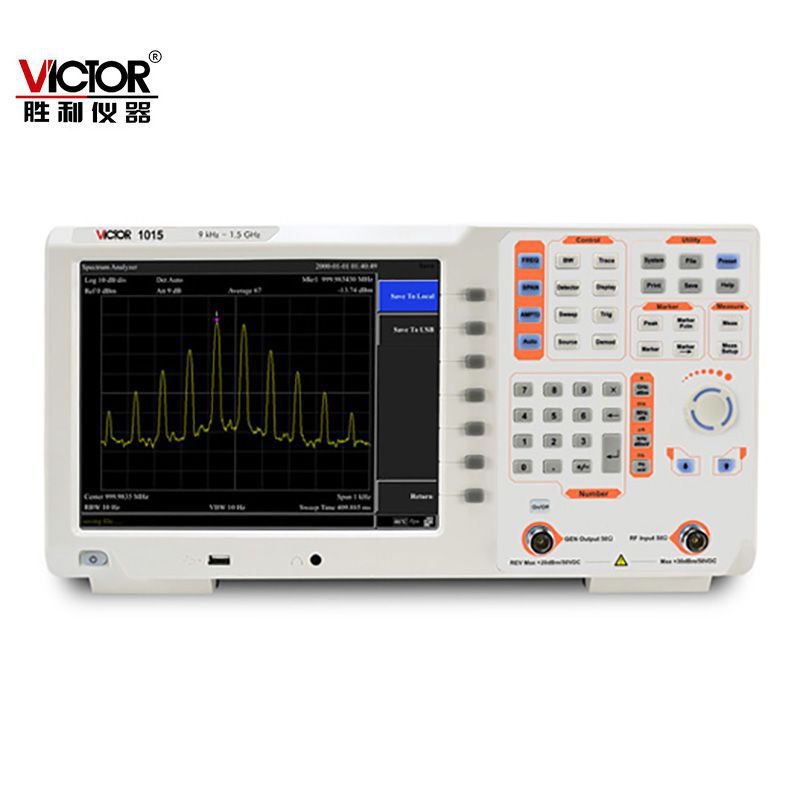

频谱仪 频率范围9kHz-3.6 GHz产品详细规格
| VICTOR 1015 / VICTOR 1015-TG | VICTOR 1036 / VICTOR 1036-TG | |
| 频率特性 | ||
| 频率 | ||
| 频率范围 | 9kHz-1.5 GHz | 9kHz-3.6 GHz |
| 频率分辨率 | 1Hz | 1Hz |
| 频率扫宽 | ||
| 扫宽范围 | 0 Hz，100 Hz 到仪器的频率 | 0 Hz，100 Hz 到仪器的频率 |
| 扫宽准确度 | ± 扫宽 /（扫描点数 -1） | ± 扫宽 /（扫描点数 -1） |
| 内部参考源 | ||
| 基准频率 | 10.000000 MHz | 10.000000 MHz |
| 基准频率精度 | ±（距一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 | ±（距一次校准的时间 × 频率老化率）+ 温度稳定度 + 初始准确度 |
| 温度稳定度 | <2.5ppm （15℃至35℃） | <2.5ppm （15℃至35℃） |
| 频率老化率 | <1ppm/年 | <1ppm/年 |
| 光标 | ||
| 光标频率分辨率 | 扫宽 /（扫描点数 -1） | 扫宽 /（扫描点数 -1） |
| 光标频率不确定度 | ±（光标频率读数 × 基准频率精度 +1%× 扫宽 +10%× 分辨率带宽 + 光标频率分辨率） | ±（光标频率读数 × 基准频率精度 +1%× 扫宽 +10%× 分辨率带宽 + 光标频率分辨率） |
| 频率计数器 | ||
| 计数器分辨率 | 1 Hz，10 Hz，100 Hz，1 kHz | 1 Hz，10 Hz，100 Hz，1 kHz |
| 计数器不确定度 | ±（光标频率读数 × 基准频率精度 + 计数器分辨率） | ±（光标频率读数 × 基准频率精度 + 计数器分辨率） |
| 带宽 | ||
| 分辨率带宽 (-3 dB) | 10Hz 至 500kHz（以 1 至 10 连续步进）， 1MHz，3MHz | 10Hz 至 500kHz（以 1 至 10 连续步进）， 1MHz，3MHz |
| 分辨滤波器形状因子 | <5：1 典型值（数字实现，接近高斯形状） | <5：1 典型值（数字实现，接近高斯形状） |
| 精度 | <5% 典型值 | <5% 典型值 |
| 视频带宽 (-3 dB) | 10Hz 至 3MHz | 10Hz 至 3MHz |
| 幅度特性 | ||
| 幅度与电平 | ||
| 幅度测量范围 | DANL 到 +20 dBm， 前置放大器关 | DANL 到 +20 dBm，1 MHz 至3.6 GHz，前置放大器关 |
| 参考电平 | -80 dBm 至 +30 dBm，步进为 0.1dBm | -80 dBm 至 +30 dBm，步进为 0.01 dBm |
| 前置放大器 | 20 dB，标称值，9 kHz~1.5 GHz | 20 dB，标称值，9 kHz 至 3.6 GHz |
| 输入衰减 | 0~40 dB，3 dB 步进 | 0 至 50 dB，1 dB 步进 |
| 输入直流电压 | ±50 VDC | ±50 VDC |
| 连续波射频功率 | 30dBm，平均连续功率 | +30dBm，平均连续功率 |
| 显示平均噪声电平（DANL），输入衰减 0 dB，1Hz分辨率带宽，RBW归一化到 1 Hz | 显示平均噪声电平（DANL），输入衰减 0 dB，抽样检波，迹线平均次数≥20，输入阻抗为50Ω，RBW归一化到 1 Hz | |
| 前置放大器关 | 1 MHz~10 MHz -140dBm（典型值） | 1 MHz~10 MHz -140dBm（典型值） |
| 10 MHz~1GHz -140dBm（典型值） | 10 MHz~1GHz -140dBm（典型值） | |
| 1GHz~1.5 GHz -138 dBm( 典型值 ) | 1GHz~3.6 GHz -138 dBm( 典型值 ) | |
| 前置放大器开 | 1 MHz~10 MHz -160dBm（典型值） | 1 MHz~10 MHz -160dBm（典型值） |
| 10 MHz~1GHz -160dBm（典型值） | 10 MHz~1GHz -160dBm（典型值） | |
| 1GHz~1.5 GHz -158 dBm( 典型值 ) | 1GHz~3.6 GHz -158 dBm( 典型值 ) | |
| 相位噪声（20 ℃ ~30 ℃，fc=1 GHz，RBW=1kHz，VBW=1kHz） | 相位噪声（20 ℃ ~30 ℃，fc=1 GHz） | |
| 相位噪声 | <-82 dBc/Hz @10 kHz offset， | <-82 dBc/Hz @10 kHz offset， |
| <-100 dBc/Hz @100 kHz offset | <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | <-110 dBc/Hz @1 MHz offset | |
| 电平显示范围 | ||
| 显示对数电平坐标 | 1dB ~255dB | 1dB ~255dB |
| 显示线性电平坐标 | 0 到参考电平 | 0 到参考电平 |
| 电平坐标单位 | dBm,dBuW,dBpW,dBmV,dBuV, W,V | dBm,dBuW,dBpW,dBmV,dBuV, W,V |
| 扫描点数 | 201~1001 | 201~1001 |
| 迹线数量 | 5 | 5 |
| 检波方式 | 常态，正峰，负峰，取样、平均、RMS平均、准峰值 | 常态，正峰，负峰，取样、平均、RMS平均、准峰值 |
| 迹线功能 | 刷新、保持、小保持、查看、关闭、平均 | 刷新、保持、小保持、查看、关闭、平均 |
| 频率响应（20℃ ~30℃，30%~70% 相对湿度，输入衰减 20 dB，参考频率 50 MHz） | ||
| 前置放大器关 | ±0.8 dB； | ±0.8 dB； |
| 前置放大器开 | ±0.9 dB； | ±0.9 dB； |
| 误差与精度 | ||
| 分辨率带宽切换误差 | 相对于 10 kHz 的 RBW | 相对于 10 kHz 的 RBW |
| 对数分辨率 ±0.2 dB，线性分辨率 ±0.01，标称值 | 对数分辨率 ±0.2 dB，线性分辨率 ±0.01，标称值 | |
| 输入衰减误差 | 20℃ ~30℃， fc=50 MHz，前置放大器关，相对于 20 dB 衰减，输入衰减 1~40 dB | 20℃ 至 30℃，fc=50 MHz，前置放大器关，相对于 20dB 衰减，输入衰减 1至50 dB |
| ±0.5 dB | ±0.5 dB | |
| 幅度精度 | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，峰值检波，输入衰减 20 dB， | 20℃ ~30℃， fc=50 MHz，RBW=1 kHz，VBW=1 kHz，峰值检波，输入衰减 20 dB， |
| 前置放大器关 ±0.4 dB，输入信号电平 -20dBm | 前置放大器关 ±0.4 dB，输入信号电平 -20dBm | |
| 前置放大器开 ±0.5 dB，输入信号电平 -40dBm | 前置放大器开 ±0.5 dB，输入信号电平 -40dBm | |
| 全幅度精度 | 输入信号范围0dbm~-50dbm | 输入信号范围0dbm~-50dbm |
| ±1.5 dB | ±1.5 dB | |
| 电压输入驻波比 | 输入衰减 9 dB，1 MHz~1.5GHz | 输入衰减 9 dB，1 MHz~3.6GHz |
| <1.5，标称值 | <1.5，标称值 | |
| 失真和杂散响应 | ||
| 二次谐波失真 | fc ≥ 50 MHz，混频器电平 -30 dBm，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ | fc ≥ 50 MHz，混频器电平 -30 dBm，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ |
| -65dbc | -65dBc | |
| 三阶交调截断点 | fc ≥ 50 MHz，输入双音电平 -20 dBm，频率间隔 100 kHz，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ | fc ≥ 50 MHz，输入双音电平 -20 dBm，频率间隔 100 kHz，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ |
| +10 dBm | +10 dBm | |
| 1 dB 增益压缩 | fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ | fc ≥ 50 MHz，输入衰减 0 dB，前置放大器关 , 20 ℃至 30 ℃ |
| +2 dBm，标称值 | +2 dBm，标称值 | |
| 剩余响应 | 输入端口接 50 Ω 负载，输入衰减 0 dB，20 ℃至 30 ℃ | 输入端口接 50 Ω 负载，输入衰减 0 dB，20 ℃至 30 ℃ |
| <-85dBm，典型值 | <-85dBm，典型值 | |
| 输入相关杂散 | 混频器电平为 -30 dBm，20 ℃至 30 ℃ | 混频器电平为 -30 dBm，20 ℃至 30 ℃ |
| <-60 dBc | <-60 dBc | |
| 扫描与触发 | ||
| 扫描时间 | 100Hz≤SPAN≤3GHz 10ms 至 3000s | 100Hz≤SPAN≤3GHz 10ms 至 3000s |
| 零扫宽 1ms 至 3000s | 零扫宽 1ms 至 3000s | |
| 扫描模式 | 连续，单次 | 连续，单次 |
| 触发源 | 自由 、视频 | 自由 、视频 |
| 跟踪源（适用于带TG 的型号） | ||
| 频率范围 | 100 kHz~1.5 GHz | 100 kHz 至 3.6 GHz（跟踪源），35MHz~3.6GHz（信号源） |
| 输出电平范围 | -30 dBm~0 dBm | -40 dBm~0 dBm |
| 输出电平分辨率 | 1dB | 1dB |
| 输出平坦度 | +/-3 dB | +/-3 dB |
| 反向输入电平 | 平均功率：30 dBm，DC : ±50 VDC | 平均功率：±30 dBm，DC : ±50 VDC |
| 外部输入输出 | ||
| 前面板射频输入 | 50 Ω，N 型阴头 | 50 Ω，N 型阴头 |
| 前面板跟踪源输出 | 50 Ω，N 型阴头 | 50 Ω，N 型阴头 |
| 10 M 参考输入 | 50 Ω，N 型阴头 | 50 Ω，N 型阴头 |
| 通信接口 | USB HOST、USB DEVICE、LAN、耳机插孔、VGA，REF | USB HOST、USB DEVICE、LAN、耳机插孔、VGA，REF |
| 一般技术规格 | ||
| 显示 | TFT LCD，10.4 英寸 ，分辨率 600*480 | TFT LCD，10.4 英寸 ，分辨率 600*480 |
| 重量 | 5 kg（带TG型号） | 5 kg（带TG型号） |
| 工作温度 | 0~40 ℃ | 0~40 ℃ |
| 储藏温度 | -20 °C to +60 °C | -20 °C to +60 °C |
| 电源 | 100V~240V 50/60Hz | 100V~240V 50/60Hz |
