高压核相仪产品详细规格
VICTOR1802卫星授时远程高压核相仪是同时具备远距离核相和普通近距离核相功能，具有卫星授时功能，实现远距离核相、近距离普通、地下室核相、矿井下核相，授时精度小于20nS，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相。普通核相距离200米（在空旷场），卫星核相距离500公里。本核相仪既可以高压线路，还可以在高压开关柜（中置柜、环网柜等）进行核相，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V~500kV电压自动核相，操作简易，省时快捷。同时还具有测试相位、频率、相序、变压器组别判断等功能，以及验电、电压等级显示功能。当线路电压过35kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

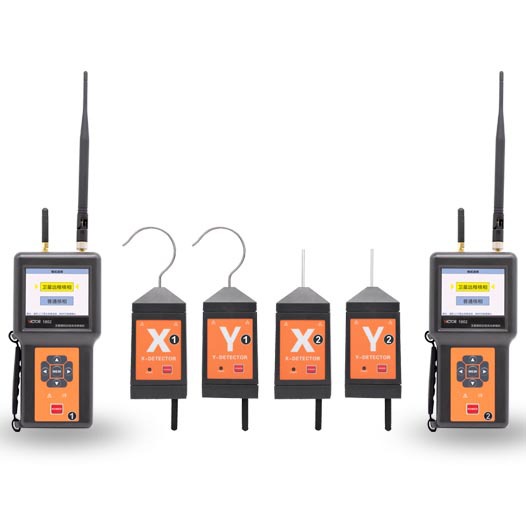

VICTOR1802卫星授时远程高压核相仪由2套仪器组成，每套仪器包括主机、X探测器,Y探测器、伸缩绝缘杆、监测软件、USB通讯线等，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。
| 核相方式 | 接触式核相：35kV以下线路 |
| 非接触式核相：当线路电压过35kV时，必须采用非接触测试，探针逐渐靠近导线核相 | |
| 核相电压 | 10V～500kV |
| 卫星核相距离 | 500km |
| 普通核相距离 | 200m |
| 语音提示 | “X信号正常、Y信号正常、同相、异相” |
| 相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
| 相位量程 | 0°～360°；精度：≤±10°；分辨率：1° |
| 频率量程 | 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
| 验电指示 | “嘟--嘟--嘟”蜂鸣声 |
| 电压显示 | 显示电压等级 |
| 发射频率 | 433MHz、315MHz |
| 相位指示 | 向量图及数字同时显示 |
| 卫星授时精度 | 小于20nS |
| 搜星指示 | 搜索卫星时动态显示“----”符号 |
| 数据存储 | 200组(掉电或更换电池不会丢失数据) |
| 自动关机 | 开机约15分钟仪表将自动关机 |
| 额定电流 | 探测器：30mA max；主机：150mA max |
| 绝缘杆长度 | 直径Φ45mm；长度：缩态为1000mm；伸态为4500mm |
| 一般特性 | |
| 电源 | 主 机：3.7V充电锂电池；探测器: DC4.5V，3节5号碱性电池LR6 |
| 显示屏尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
| 机身颜色 | |
| 机身重量 | 仪器：1900g(含电池)；包装及绝缘杆的总质量：约6.0kg |
| 机身尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
| 标准配件 | 主机2件、探测器4件、探针4件、探勾4件、绝缘杆4件、USB数据线2根、充电器2个、LR6电池12个、检验线2条、环网柜测试线4条、布包2件 |
