低压电流互感器变比测试仪产品详细规格
商品描述

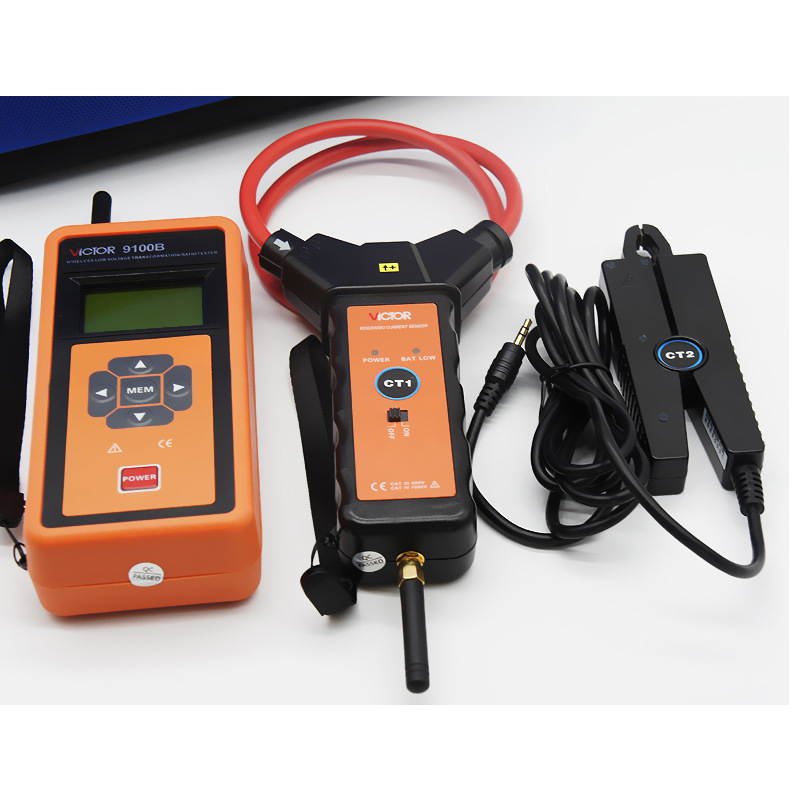

VICTOR9100A/B系列低压电流互感器变比测试仪可广泛应用在380/220伏电力系统中，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电流钳、二次电流钳组成，柔性电流钳直径为8mm，特别适用于狭小空间及密集排线的测试场，为用电检查人员提供一种安全、准确、便捷的电力仪器，它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
其中VICTOR9100B低压无线电流互感器变比测试仪，一次电流钳采用无线传送方式，传输距离100米，使用更加方便。
型号区别
| 产品型号 | 一次电流钳 | 二次电流钳 | 变比 | 角差 |
一次电流钳与 主机联接方式 |
| VICTOR9100A | 0．0A～3000A | 0．00mA～5A | 1～500 | 0～360° | 有线连接。 |
| VICTOR9100B | 0．0A～3000A | 0．00mA～5A | 1～500 | -- | 无线传输。 |
| 功 能 | 低压电流互感器一二次回路的电流、变比、角差测试，极性、相别判断 |
|
一次电流钳 测量精度 |
量程：0.0A～3000A；分辨率：0.1A；精度：±1%FS |
|
二次电流钳 测量精度 |
量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
| 变比测量范围 | 1～500 |
| 变比分辨率 | 0.1 |
| *角差测试精度 | 量程：0～360°；分辨率：1°；精度：±3°（仅限9100A） |
| 一次电流钳尺寸 |
CT尺寸：φ200mm；外形尺寸：200mm×245mm×13mm（9100A） CT尺寸：φ200mm；外形尺寸：200mm×370mm×40mm（9100B） |
| 二次电流钳尺寸 | 钳口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
| 主机外形尺寸 | 78mm×165mm×42mm |
| 仪器质量 | 800g |
| 电池规格 | 7#碱性干电池（1.5V×4） |
| 存储数据 | 约3000组 |
| 采样速率 | 3次/秒 |
| 电池电压 | 当电池电压低于4.8V时，“ ”显示，提醒更换电池 |
| 溢出显示 | 量程溢出功能：“OL A”符号显示 |
| 自动关机 | 约15分钟 |
|
*一次电流钳 传输距离 |
无线传输距离100M（仅限VICTOR9100B） |
| 电流钳引线 | 长度：2米 |
| 工作温湿度 | -10℃～50℃；70%RH以下 |
| 存储温湿度 | -10℃～60℃；70%RH以下 |
| 绝缘强度 | AC3700V/rms钳芯与外壳间 |

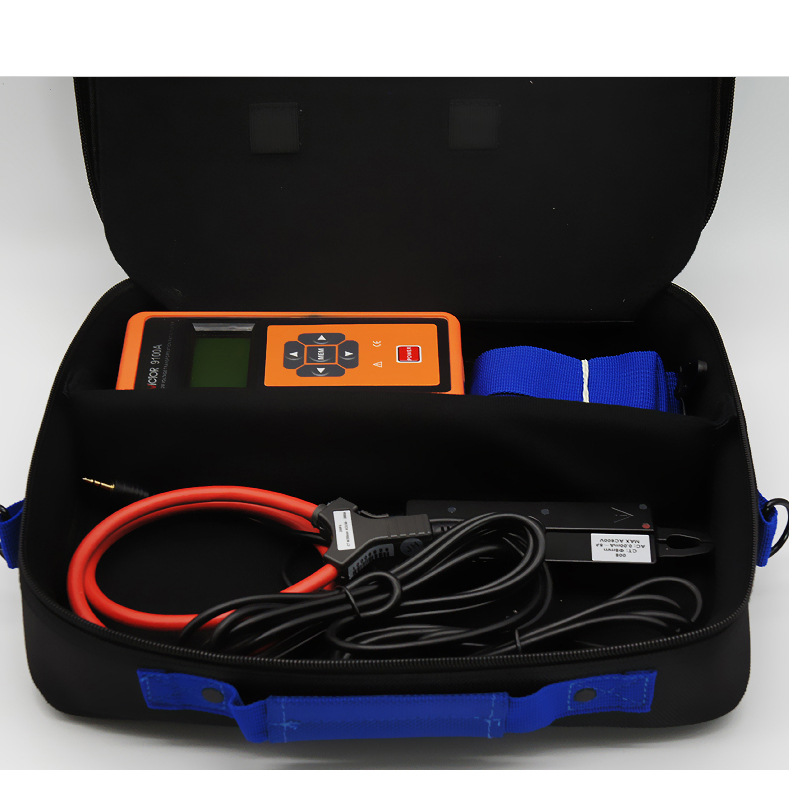

装箱单
| 主机 | 1台 |
| 一次电流钳 | 1个 |
| 二次电流钳 | 1个 |
| 工具包 | 1个 |
| 电池（碱性干电池AAA 1.5V） | 4个 |
| *电池（6F22 9V） | 1个（仅限VICTOR 9100B） |
| 用户手册/合格证 | 1套 |
