高低压钳形电流表 高压线路钳形电流表/测流仪产品详细规格
| 产品型号：VICTOR 9000 | 操作方式： |
| 产品名称：高低压钳形电流表VICTOR 9000 | 显示位数： |
| 产品分类：高低压钳形电流表 | 体积大小：手持式 |
| 价 格： | 特殊功能： |
| 详细介绍： |
|

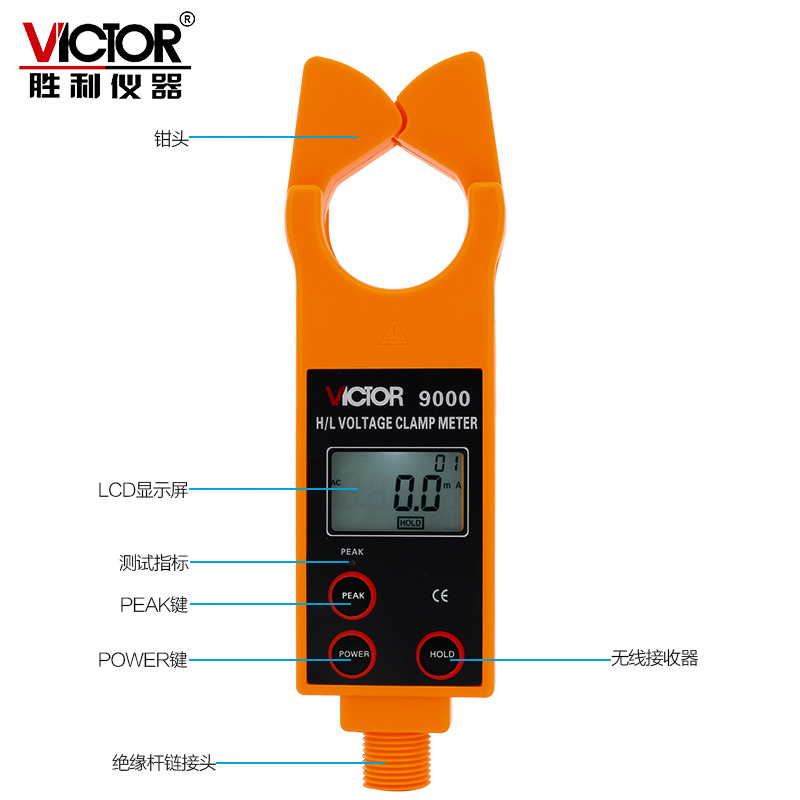

VICTOR9000系列高低压钳形电流表突破传统结构，专为测量高压电流而精心设计制造的，采用CT技术及掩膜数字集成技术，由钳形电流表配高压绝缘杆组成。 VICTOR9000系列高低压钳形电流表钳头与引导区创新的一体化设计，确保了常年无间断测试的高精度、高可靠性、高稳定性。 VICTOR9000系列高低压钳形电流表连接绝缘杆，可用于23KV以下的高压线路电流测量，在线电流测量，还具有峰值保持、数据保持、数据存储、无线传输等功能，其钳形电流表通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。 |
技术规格：
|
型 号 |
量 程 |
分辨力 |
钳口尺寸 |
|
VICTOR 9000 |
0.1mA-1000A |
0.1mA |
φ48mm |
|
测试精度 （23℃±5℃，80%RH以下） |
0.1mA～299mA: |
±1%±3dgt |
|
0.30A～49.9A: |
±1.5%±5dgt |
|
|
50.0A～199.9A: |
±2%±5dgt |
|
|
200A～600A: |
±3%±5dgt |
|
|
601A～1000A: |
±4%±5dgt |
|
功 能 |
高压交流电流测量，低压交流电流、漏电流测量，在线交流电流监测 |
|
电 源 |
DC6V碱性干电池（1.5V AAA×4） |
|
测试方式 |
钳形CT，积分方式 |
|
显示模式 |
4位LCD显示，背光功能，适合昏暗场 |
|
LCD尺寸 |
47mm×28.5mm |
|
仪表尺寸 |
宽高厚：76mm×255mm×31mm |
|
钳口尺寸 |
φ48mm |
|
采样速率 |
约2次/秒 |
|
测量范围 |
0.1mA～1000A（50/60Hz自动） |
|
分 辨 率 |
0.1mA |
|
换 档 |
0.1mA～1000A全自动换档 |
|
数据存储 |
99组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满 |
|
PEAK保持 |
自动保持高处的测试值，通常测试模式下按PEAK键，PEAK灯亮，即开启PEAK保持功能，再按PEAK键取消此功能 |
|
线路电压 |
23KV以下线路测试（带绝缘杆操作） |
|
数据保持 |
通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
|
数据查阅 |
“MR”符号指示，能上下翻阅存数据 |
|
溢出显示 |
量程溢出功能：“OL A”符号显示 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池 |
|
仪表质量 |
检测仪：约335g（含电池），仪表总质量：约2.5Kg（含绝缘杆和电池） |
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
绝缘杆尺寸 |
φ32mm，1m/节（5节） |
|
绝缘强度 |
AC 40kV/rms (绝缘杆与钳芯之间) |
|

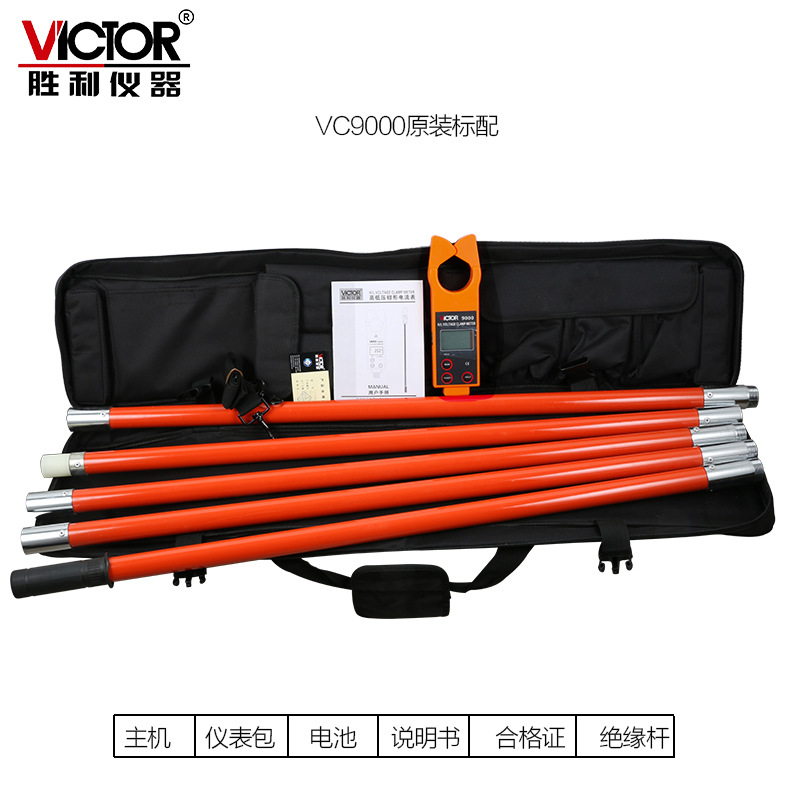

检测仪 |
1台 |
|
绝缘杆 （1米/节） |
5节 |
|
仪表箱 |
1个 |
|
电池（碱性干电池AAA） |
4个 |
|
用户手册/合格证 |
1套
|
