电表继电器产品详细规格

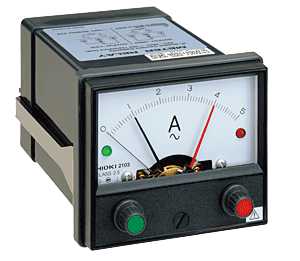

电表继电器 2103
G灵敏度可至满量为DC1μA、10mV
继电器电路有开关动作防止回路
满量程处有指示灯易于观察
可电路供电,也可继电器供电
基本参数
| 计量指针形状 | φ0.3mm棒形指针 |
|---|---|
| 电表等级 | 2.5级 |
| 设定精度 | 1.5%（未被电表误差影响时） |
| 不感带宽 | 刻度的0.5%以内 |
| 指针可动范围 | 满量程通过式 |
| 设定指针 | 矛式；上限(H)指针为红色，下限(L)指针为绿色 |
| 设定指针的设定范围 | Ｈ, L 为全刻度范围 |
| H/L之间的Z小设定宽度 | 3%刻度长度以内 |
| 继电器电源延迟电路 | 大约2s |
| 继电器接点的结构 | H、L均为1切换 |
| 响应时间 | 大约0.5s |
| 输出接触能力 | 5A(AC 250V,DC 30V电阻负荷) |
| 电源 | AC 100V±10%(或其他110 V, 120 V, 200 V, 220 V, 230 V, 240 V请在下订单时), Z大3VA |
| 尺寸，重量 | 84 mm(W) × 72 mm(H) × 133 mm(D) (仪表版尺寸) |
|
|
