日置HIOKI 阻抗分析仪IM7587产品详细规格

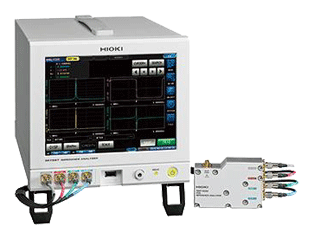

阻抗分析仪IM7587
测试电压测量频率：1MHz~3GHz
测量时间：Z快0.5ms（模拟测量时间）
测量值偏差：0.07%（测量频率1GHz时的代表值）
基本精度：±0.65% rdg.
紧凑主机仅机架一半大小，测试头尺寸仅手掌大小
丰富的接触检查（DCR测量、Hi-Z筛选、波形判定）
分析模式下可以边扫描测量频率、测量信号电平边进行测量
主机不带测试治具。需要使用阻抗分析仪的测试治具。
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 测量模式 | LCR (LCR测量),分析仪 (扫频测量), 连续测量 |
|---|---|
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 精度保证范围 | 100 mΩ~5 kΩ |
| 显示范围 |
Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~180.000°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) |
| 基本精度 | Z: ±0.65 % rdg. θ: ±0.38° |
| 测量频率 | 1 MHz〜3 GHz (设置分辨率100 kHz) |
| 测量信号电平 |
功率 (dBm)模式： -40.0 dBm~ +1.0 dBm 电压(V) 模式: 4 mV~502 mVrms 电流(I) 模式: 0.09 mA~10.04 mArms |
| 输出阻抗 | 50 Ω (10 MHz时) |
| 显示 | 彩色TFT 8.4英寸, 触摸屏 |
| 测量时间 | Z快0.5ms（FAST、模拟测量时间、代表值） |
| 功能 | 接触检查、比较器、BIN判定（分类功能）、面板读取/保存、存储功能、等效电路分析、相关补偿 |
| 接口 |
EXT I/O (处理器), USB通讯, U盘, LAN RS-232C (选件), GP-IB (选件) |
| 电源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 体积和重量 |
主机: 215W × 200H × 348D mm, 8.0 kg 测试头: 90W × 64H × 24D mm, 300 g |
| 附件 | 测试头×1, 连接线×1, 使用说明书×1, CD-R (通讯说明书) ×1, 电源线×1 |
