日置HIOKI 电池测试仪BT3563产品详细规格

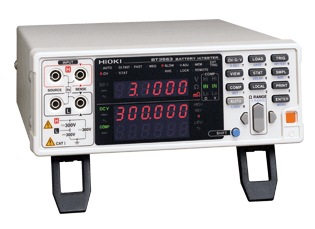

电池测试仪BT3563
可直接测量G达300V的电压（BT3563）
用于检查G电压电池组/电池单元的生产线
大型（低电阻）电池单元检查
多种接口可用于G速自动化产线中
※ 判断合格的标准值需要用户根据电池种类进行输入。
测量线为非标配产品。需要的话，请购买选件。
具备EXT I/O的公头连接器（系统侧）供使用。
基本参数
| BT3563/BT3563-01 | BT3562/BT3562-01 | |
|---|---|---|
| Z大输入电压 |
额定输入电压：DC±300V |
额定输入电压：DC±60V |
| 电阻测量量程 |
3mΩ (Z大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (Z大显示3100.0Ω，分辨率100mΩ)，7档切换 |
|
| 电压测量量程 | DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换 | DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换 |
| 测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.） | ||
| 显示 | 电阻31000，电压600000，LED | |
| 采样时间 |
EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms |
|
| 整体测量时间 | 响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同） | |
| 比较功能 | 判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，DC 50mA） | |
| 模拟输出 |
仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V） |
|
| 接口 | EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅-01机型） | |
| 体积和重量 | 215W×80H×295Dmm，2.4kg | |
| 附件 | 电源线×1 | |
