钳式转换器产品详细规格

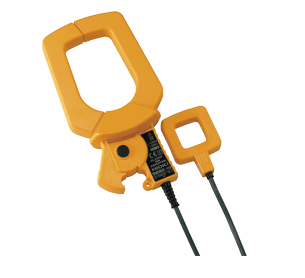

钳式转换器 9290-10
10:1的CT比输出连续AC1000A（5分钟的话是1500A）的大电流
扩大了一般钳形表的测量范围
具备良好的相位特性，可用于电流钳的测量范围扩大
基本参数
| 额定输入电流 | 1000 A 连续（Z大1500 A ，5 分钟以内) |
|---|---|
| 额定输出电流 |
AC 100A（CT比10 : 1） |
| 振幅精度 | ±1.5 % rdg. |
| 相位精度 | ±1.0°以内 |
| 频率特性 |
振幅: 20Hz～5kHz时±2.0 % rdg.（精度的偏差） 相位: 20Hz～5kHz时±1.0 % rdg.（精度的偏差） |
| Z大电路电压 | AC 600 V rms (绝缘导线) |
| 可测导线直径 | 直径55 mm以下，或80 mm宽排线 |
| 体积及重量 |
99.5mmW×188mmH×42mmD，580g，线长3m |
| 附件 | 标记带×6 |
