日置HIOKI C测试仪 3506-10产品详细规格

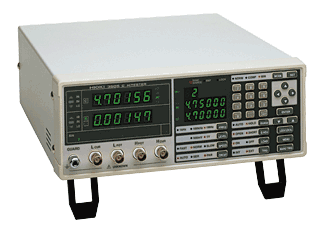

C测试仪 3506-10
模拟测量时间0.6ms(1MHz)的G速测量
提G了抗干扰性，在产线的上也能实现G反复精度
1kHz、1MHz测量下，低电容的贴片时可稳定测量
根据BIN的测定区分容量
基本参数
| 测量参数 | C(电容),D(损耗系数tanδ), Q (1/tan δ) |
|---|---|
| 测量范围 |
C:0.001fF～15.0000μF D: 0.00001 ～ 1.99999 Q:0.0 ～ 19999.9 |
| 基本精度 | (代表值)C: ±0.14% rdg. D: ±0.0013 |
| 测量频率 | 1kHz, 1MHz |
| 测量信号电平 | 500mV, 1V rms |
| 输出电阻 | 1Ω (在1kHz 时2.2 μF 以上量程), 20Ω(除上述以外的量程) |
| 显示 | LED(6位显示,满量程由点数有效距离来决定) |
| 测量时间 | 1.5ms：1MHz， 2.0 ms：1kHz |
| 功能 | BIN分类测量, 触发同步输出, 测量条件记忆, 测量值比较功能, 平均值功能, Low-C筛选功能, 振动功能, 电流检测监视功能, 输出电压值监视功能, 控制用输入输出 (EXT. I/O), RS-232C接口, GP-IB接口 |
| 电源 | AC 100/120/220/240V ±10%(可选择), 50/60Hz, 40VA |
| 体积及重量 | 260W × 100H × 298Dmm, 4.8kg |
| 附件 | 电源线× 1, 电源备用保险丝× 1，使用说明书× 1 |
