日置HIOKI绝缘/耐压测试仪产品详细规格

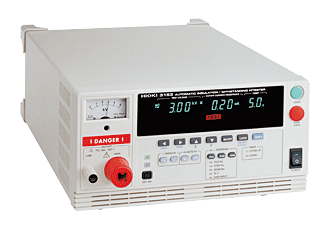

绝缘/耐压测试仪 3153
绝缘电阻测试(DC50V～1200V)，耐压测试(AC/DC5000V)，全远程控制
可编程测试(测试程序32个文件，测试点每个文件50步)
通过PWM控制方法，产生的测试电压
3930高电压扫描单元(选件)
耐压实验部分
| 输出电压AC/DC | AC0.2～5.00kV,500VA(额定30分钟)/DC0.2～5.00kV,50VA(连续) |
|---|---|
| 电压设置方式 | 数字设置(设置分辨率：0.01kV) |
| AC波形/频率 | 正弦波(无负载时畸变率在5％以下)，可以在50/60Hz切换 |
| 电流测量范围 | 10mA，分辨率：0.01mA / 100mA，分辨率：0.1mA |
| 电压计 | 精度：±1.5%f.s.(JIS 1.5级，f.s.=5.00kV)(有效值显示) |
| 判定方式 | 窗口比较方式(数字设定) |
绝缘电阻试验
| 额定电压 | DC50~1200V(1V步进的话可任意设置) |
|---|---|
| 额定测试电流 | 1mA，短路电流：200mA以下 |
| 测试范围/精度 | 0.10 ～9999 MΩ, 4档量程, ±4 % rdg. (代表值 0.5 MΩ～1000 MΩ时) |
| 判定方式 | 窗口比较方式(数字设定) |
计时器 *实际试验时会因为负载的不同而导致定时器设定时间的不同
| 设置范围 | 0.3～999 s |
|---|---|
| Ramp/Delay | 测试电压Ramp up、down，绝缘电阻试验延迟：0.1～99.9s |
| 功能 |
Z多可对32个文件进行50步进的实验设置的编程 各保存10组耐压/绝缘的试验内容，保持，蜂鸣器 |
| 监测功能 | 输出电压、检测电流/测试电阻，监测周期：2次/s以上 |
| 电源 | AC100～240V(50/60Hz)，1000VA max. |
| 体积/重量 | 320W×155H×480D mm,18kg |
| 附件 | 9615高压测试线(高压线和回路，各1)，电源线×1，使用说明书×1，备用保险丝×1 |
