日置HIOKI泄漏电流测试仪产品详细规格

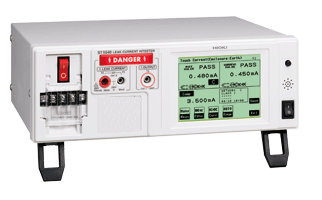

泄漏电流测试仪ST5540
符合IEC6060-1：3rd
ST5540可用于医用电气设备/一般电子设备，符合JIS/IEC/UL标准
具备不断电极性切换功能，大幅缩短接触时间
额定电流Z大20A，适合新标准的产品
对话框形式，操作简单的触摸屏
带通信功能和外部I/O，可用于生产线的自动检查
测量医用电气设备的泄漏电流时，请务必使用绝缘变压器。ST5540不带绝缘变压器。医用电气设备测量时在升压型绝缘变压器中请将额定电源电压的110%作为被测设备的电源。
基本参数
| 测量方式 |
通过测量人体模拟阻抗间的电压下降显示和计算电流值 真有效值测量，测量部分是和主机接地绝缘 |
|---|---|
| 测量模式 | 泄漏电流测量、电压测量、保护导体电流测量 |
| 对应标准 |
医用电气设备：IEC60601-1（1988）A2：1995，（2005，3rd），JIS T0601-1：1999，2012 电气用品安全法 接触电流和保护导体电流的测量：IEC 60990（1999） 测量/控制/研究室的电气装置：IEC 61010-1（2001） 信息技术设备：IEC60950-1（2005） 家庭用/类似电气设备：IEC 60335-1（2001）+A1：2004+A2：2006 音频/视频/类似设备：IEC 60065（2001）+1：2005 Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002） UL用：UL1492（1996） 测量/控制/研究室的电气装置，潮湿状态下的电流测量电路：IEC 61010-1（2001） |
| 泄漏电流测量部分 | 接地泄漏电流，接触电流3种，患者泄漏电流7种，患者测量电流，合计患者泄漏电流4种，任意电流测量，外壳泄漏电流3种 |
| 测试电流 | DC、AC（真有效值，0.1Hz~1MHz），AC+DC（真有效值，0.1Hz~1MHz），AC峰值（15Hz~1MHz） |
| 测量量程 |
DC、AC、AC+DC时：50μA/500μA/5mA/50mA AC峰值时：500μA/1mA/10mA/75mA |
|
测量精度 （电流测量） |
DC测量：± 2.0 % rdg. ± 6 dgt.（代表值） AC/AC+DC测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值） AC峰值测量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值) |
| 接口 | 外部I/O，医疗设备用继电器输出，USB1.1（通讯），RS-232C |
| 各种功能 | 外加110%电压，自动试验，存储Z多100台的数据，时钟，数据备份，打印输出（选件）等 |
| 主机用电源 | AC100V/120V/220V/240V（订货时请），50/60Hz，额定功率30VA |
| 被测物用电源输入 | AC100~240V，50/60Hz，端子板的额定电流输入：20A |
| 被测物用电源输出 | 端子板的输出：20A，插座的输出：15A |
| 体积和重量 | 320W×110H×253Dmm，4.5kg |
| 附件 | 测试线L2200（ST5540用，红×2/黑×1）1套，面接触探头9195×1，测试线用备用保险丝×1，使用说明书×1，电源线×3，CD×1 |
