日置HIOKI 等效回路分析软件IM9000产品详细规格
等效回路分析软件IM9000
IM9000可以从5个标准模型中自动选定等效回路模型，减小测量值和由分析结果得到的理想频率特征之间的差异。
可以对由一个部件和谐振锐度（机械品质因数）组成的L,C,R元件做PASS/FAIL判定。
可以对使用压电元件谐振或电感的元件做详细的判定。
基本参数
| 三元模型 |
等效回路模型：用于线圈,电阻,电容的四个模型 测量项目:L1(电感),C1(电容),R1(电阻),Qm(谐振锐度) fr(谐振频率)/fa(反谐振频率) |
|---|---|
| 四元模型 |
等效回路模型：用于压电元件的模型 测量项目:L1(电感),C1(电容),R1(电阻),C0(平行电容),Qm(谐振锐度或机械品质因数) fr(响应频率),fa(反响应频率),fs(连续谐振频率),fp(平行谐振频率),fm(Z大导纳频率),fn(Z小导纳频率),f1(Z大电纳频率),f2(Z小电纳频率) |
| 其他功能 |

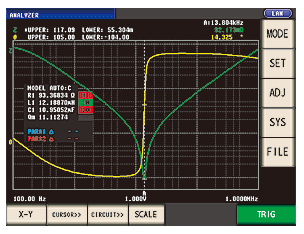

仿真功能：可以显示和对比由分析结果得到的理想频率特征图或用户的值 比较器：比较分析结果并将判定结果输出到屏幕，EXT,I/O |
| X-Y显示 |
柯尔图,导纳圆显示 |
