日置HIOKI AC非接触电压探头SP3000产品详细规格

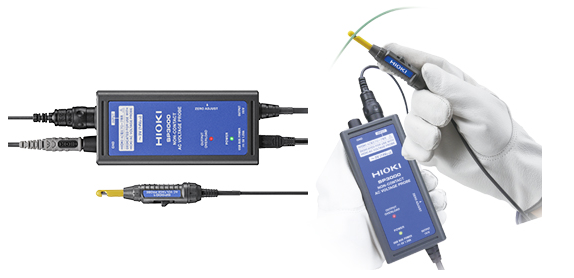

AC非接触电压探头SP3000
夹住电线绝缘层可将电装信号可视化，用于示波器观测波形
汽车电气系统信号的测量、LIN信号等通讯信号的捕捉
测量线路主机】AC非接触式电压探头SP3000（精度保证时间1年，调整后精度保证时间1年）
|
额定测量电压 |
5 Vrms (14.14 Vp-p) |
|---|---|
|
输出率 |
1 V / V |
|
上升沿时间 |
4.5 μs 以下 |
|
频带 |
10 Hz〜100 kHz (-3 dB) |
|
电压测量精度 |
± 2.5% rdg. ± 1% f.s. (0.5 Vrms 〜 5 Vrms) |
|
被测导体的影响 |
± 5% rdg. (成品外径φ1.0〜2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体) |
|
电源 |
(1) USB总线电源 (USB-mini端子：DC 5 V), 1.5 VA |
|
输出 |
绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω |
|
体积及重量 |
120W × 25H × 55D mm, 160 g, 线长1.5 m |
|
附件 |
GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1 |
