日置HIOKI 存储记录仪 8860-51产品详细规格

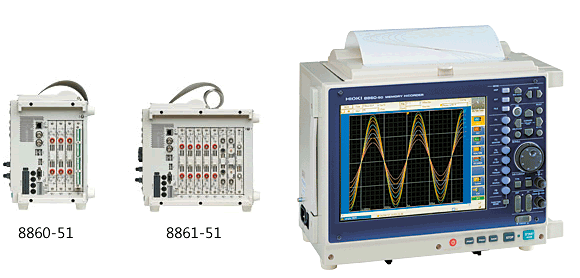

存储记录仪 8860-51
号标配80G硬盘
工作速度比以前机型提升3倍
Z大64通道/128通道的多通道数据采集(使用8958扫描单元)
20MS/s的采样读取
搭载了LAN/USB/PC卡槽等各种接口
有丰富的温度、FFT、应变、F/V、电荷等输入单元
基本参数
| 8860-51 | 8861-51 | |
| 单元 | Z大4单元 | Z大8单元 |
| 输入通道数 |
16个模拟通道+16个逻辑通道 64个模拟通道+16个逻辑通道 （使用8958） |
32个模拟通道+16个逻辑通道 128个模拟通道+16个逻辑通道 （使用8958） |
|
测量量程 （20格f.s.） |
5mV～20V/格, 12档量程（使用8956） 分辨率：量程的1/100 |
5mV～20V/格, 12档量程（使用8956） 分辨率：量程的1/100 |
| Z大输入电压 | DC 400V（使用8956时） | DC 400V（使用8956时） |
| 频率特性 | DC～10MHz（使用8956时） | DC～10MHz（使用8956时） |
| 供电电源 |
AC 100～240V, 50/60Hz （不使用打印单元时Z大220VA） DC 12V系（使用9684时） |
AC 100～240V, 50/60Hz （不使用打印单元时Z大280VA） DC 12V系（使用9684时） |
| 体积及重量 |
330W × 250H × 184.5Dmm 8kg（不使用打印单元时） |
330W × 250H × 284.5Dmm 10.5kg（不使用打印单元时） |
|
存储功能的时间轴 （使用存储功能时） |
5μs ～5分钟／格, 26档量程, 采样速度: 固定:时间轴量程的1/100， 任意: 外部采样以采样周期来设定时间轴可设定2系统的采样速度 |
|
| 测量功能 | 存储 (G速记录), 记录(实时记录), 存储和记录 (实时记录+G速记录), FFT (频率分析), 实时保存功能 (可将数据实时保存保存在媒体) | |
| 内存容量 | 模拟12bit × 32MW/ch (1ch 在 8860-51, 2ch 在 8861-51) ～ 2MW/ch (16ch 在 8860-51, 32ch 在 8861-51) *可扩展至32倍.(使用内存扩展板选件) | |
| 保存媒体 | PC卡TYPE II槽× 2（标准）, 80G硬盘 | |
| 记录纸 | [打印单元-选件]：A4：216mm×30m 或 A6：112mm×18m ,卷装热敏纸, 记录速度: Z大25mm/秒 | |
| 显示屏 | 显示屏10.4英寸TFT彩色液晶屏(SVGA,800×600点) | |
| 接口 | GP-IB (PC卡), USB2.0 (标准插座A), LAN（HTTP/FTP/发送等），外部显示屏显示(15-pin D-sub, SVGA 输出) | |
| 附件 |
电源线× 1, 输入线标签× 1, 波形查看软件（Wv+通信指令表×1） |
|
