日置HIOKI存储记录仪 MR8847A产品详细规格

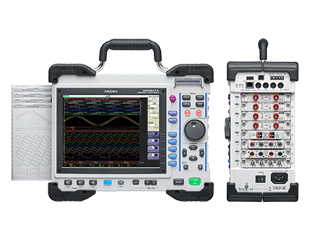

存储记录仪 MR8847A
具备记录仪+波形发生器功能
追加5种单元，对应有13个单元
发生和记录二合一，再现输出测量到的问题波形
高压1000V直接输入测量（1MS/s，16bit分辨率）
20MS/s采样，通道间绝缘
模拟16ch+逻辑16ch（标配）～模拟10ch＋逻辑64ch
一键式操作，50mm/s打印
基本参数
| 输入通道数 |
[8个模拟单元]:16个模拟通道+16个逻辑通道 （标配） |
|---|---|
|
测量量程 （20格f.s.） |
使用8966时：5mV～20V/div, 12档量程; 分辨率：量程的1/100 使用MR8990时：5 mV～50 V/div, 5档量程, 分解能 : 量程的1/1 000000 使用U8974时：200 mV～50 V/div, 8档量程; 分辨率：量程的1/1600 |
| Z大输入电压 | 使用8966时：DC 400V，使用MR8990时：DC500V，使用U8974时：DC1000V |
| 频率特性 | 使用8966时：DC～5MHz，使用MR8990时： DC，使用U8974时：DC～100kHz |
|
存储功能的时间轴 （使用存储功能时） |
5μs～5分钟／格, 26档量程，100点/格分辨率，时间轴3档放大2×～10×，时间轴13档压缩 1/2×～1/20,000× |
| 测量功能 | 存储 (G速记录)，记录(实时记录)，X-Y记录 (X-Y实时记录），FFT |
| 其他功能 | 波形判断（存储，X-Y记录或FFT功能时）） |
| 内存容量 |
MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) |
| 保存媒体 | CF卡× 1:Z大2GB, 硬盘（内存选件, 80GB） ，U盘（USB2.0） |
| 记录纸 | 216mm×30m, 卷装热敏纸, 记录速度: Z大50mm/秒 |
| 显示屏 | 10.4英寸TFT彩色液晶屏(SVGA,800×600点) |
| 接口 |
[LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (将测试数据输入PC, 通讯控制) |
| 电源供应 |
AC 100～240V, 50/60Hz（Z大130VA, 使用打印单元时Z大220VA） DC 10～28V系（使用DC电源单元9784时） |
| 体积及重量 | 351mm × 261mm × 140Dmm，7.6kg(仅主机) |
| 附件 |
使用说明书× 1，测量指南× 1，应用光盘（波形制作软件SF8000，波形查看软件Wv/通讯指令表），电源线× 1, 输入线标签× 1, USB线x 1, 记录纸×1，卷纸配件 × 2，铁氧体磁珠× 1 |
