日置HIOKI存储记录仪MR8827产品详细规格

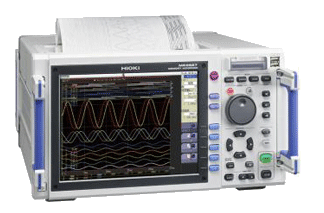

存储记录仪MR8827
64chG速&绝缘，模拟32ch+逻辑32ch
模拟32ch+逻辑32ch~模拟28ch+逻辑64ch输入
20MS/s有通道同时采样
有模拟通道绝缘输入，保证安全测量
共计512MW的大容量存储空间
基本参数
| 输入单元数 | Z大16个单元 |
|---|---|
| 通道数 |
[模拟单元16个]模拟32ch+逻辑标准32ch [模拟单元14个+逻辑单元2个]模拟28ch+逻辑64ch（逻辑标准32ch+逻辑单元32ch） ※模拟单元的通道之间和主机之间绝缘，逻辑单元的通道和标准逻辑端口的通道都和主机共地 |
|
测量量程 （20div满刻度） |
【模拟单元8966】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/100 (12 bit A/D) 【G分辨率单元8968】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/1600 (16 bit A/D) 【DVM单元MR8990】100 mV f.s.～1000 V f.s., 5档量程，分辨率：量程的1/1000,000 (24 bit ΔΣ调制A/D) |
| Z大输入电压 | DC 400 V (使用8968/8966时), DC 500 V (使用MR8990时) |
| 频率特性 | DC～5 MHz (-3dB,使用 8966时), DC～100 kHz (-3 dB, 使用8968时), 无规定 (使用MR8990时) |
| 时间轴 | 5 μs～5 min/div, 26档量程，时间轴分辨率100点/div |
| 测量功能 | MEM（G速记录），REC（实时记录），X-Y记录，FFT |
| 其他功能 | 数据运算、波形处理运算、波形判定（MEM/FFT功能时） |
| 存储空间 | 128MW/ch（使用4ch时）~16MW/ch（使用32ch时），共计512MW |
| 外部存储媒介 | U盘、CF卡、内置SSD单元128GB（选件）※保存100MB数据时，月125秒，※100MB数据是使用32ch下16,000div记录波形 |
| 记录纸 | [内置A4打印选件]：216 mm × 30 m，卷式热敏纸 记录速度：50mm/s |
| 显示器 | 10.4英寸SVGA-TFT彩色液晶屏（800 × 600点） |
| 外部接口 | LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盘和鼠标), USB2.0系列B (通讯和海量存储) |
| 电源 | AC100～240 V, 50/60 Hz (220 VA max./使用打印机时350 VA max.) |
| 体积及重量 | 401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (仅主机) |
| 附件 | 使用说明书×1, 应用光盘(波形查看Wv/通讯指令表) ×1, 电源线×1, 输入线标签×1, USB连接线×1, 记录纸×1 (带打印单元时),卷纸附件×2 (带打印单元时) |
