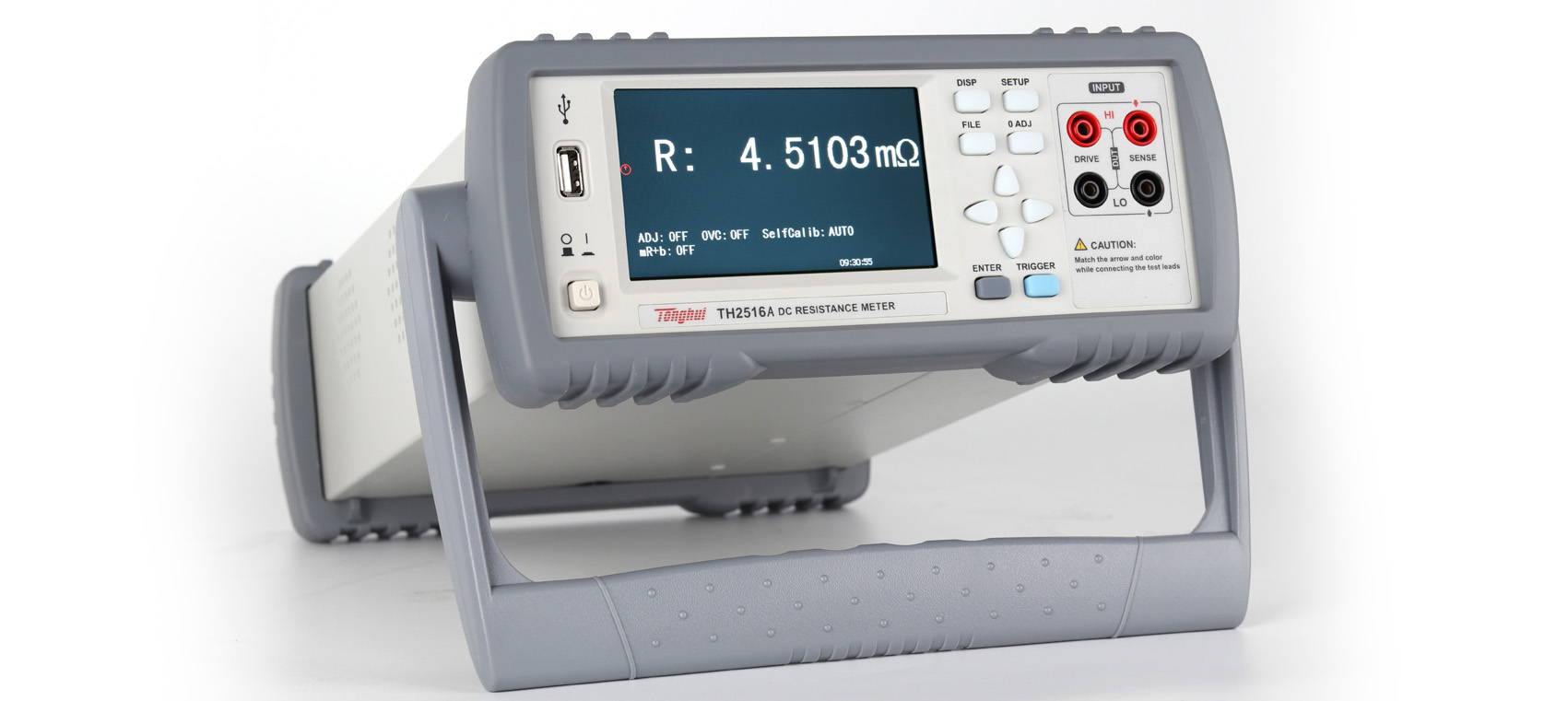

TH2516A 直流电阻测试仪产品详细规格
TH2516A直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的电阻测量精度及1uΩ小电阻分辨率，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；其高速的测试速度以及通过handler接口可以输出3档不同边界的比较结果信号，便于生产线上的自动化操作。
元器件
电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点
线缆、接插件
多股线，接插件，各种开关
材料
热敏材料(保险丝、电热调节器的传感器)，金属箔等导电材料
新能源
电动车电池组连接桥，电芯连接电阻
性能特点
电阻范围: 10uS - 200kQ
电阻精度: 0.05%，电阻分辨率: 1uS
采样率约50次/秒.
4.3寸24色彩色触摸液晶屏480X 272分辨率
R, LR等多种测试功能组合
低电阻测试模式，有效保护被测件
失调电压补偿功能(0VC)
用户自校准功能(0 ADJ)
统计功能，提供CpK, Cp等统计量
截屏功能，数据记录功能
同时输出10档档比较结果(限，合格以及讯响)
可通过USB HOST自动升级仪器操作软件
中英文可选操作界面
符合LXI c类标准
Handler接口用于实现联机操作
|
|
|
| 产品型号 | TH2516 | TH2516A | TH2516B | ||||||||
| 显示器 | 24位色；分辨率为480 X 272的RGB真彩色TFT LCD显示器带触屏功能 | ||||||||||
| 读数位数 | 4 ½ 位 | ||||||||||
|
测量范围 |
1 μΩ - 2M Ω |
10 μΩ - 200kΩ |
1 μΩ |
- 20kΩ |
|||||||
|
电阻量程 |
20m Ω (TH2516A无) |
200m Ω |
2 Ω |
20 Ω |
200 Ω |
2kΩ |
20kΩ |
200kΩ (TH2516B无) |
2M Ω (TH2516A/B无) |
||
|
电流 |
1A (TH2516A无) |
1A |
100mA |
10mA |
1mA |
100 μA |
10μA(TH2516B无) |
1 μA (TH2516A/B无) |
|||
|
基本测量准确度 |
0.1% |
0.05% |
0.2% |
||||||||
|
电阻测量时间 |
FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms |
||
|
温度测量时间 |
100 ± 10ms |
------ |
|
|
测试端配置 |
四端 |
||
|
低电压测量 |
开路电压： ≤ 40mV 有效量程： 2 Ω ， 20 Ω ， 200 Ω ， 2kΩ |
------ |
|
|
热电势消除 |
√ |
------ |
|
|
统计功能 |
平均值、值、小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） |
||
|
测量设置参数保存 |
30组 |
||
|
温度测量 |
传感器： PT500 -10.0℃ - 99.9℃； 模拟输入： 0V - 2V 显示： -99℃-250℃ |
------ |
||
|
其他功能 |
温度补偿功能，温度转换功能 |
------ |
------ |
|
|
比较器 |
信号输出 |
HI/IN/LO |
||
|
讯响 |
鸣叫模式： OFF ，IN ，HI/LO |
|||
|
极限设置方式 |
3档，值上/下限，百分比上下限+标称值 |
|||
|
接口配置 |

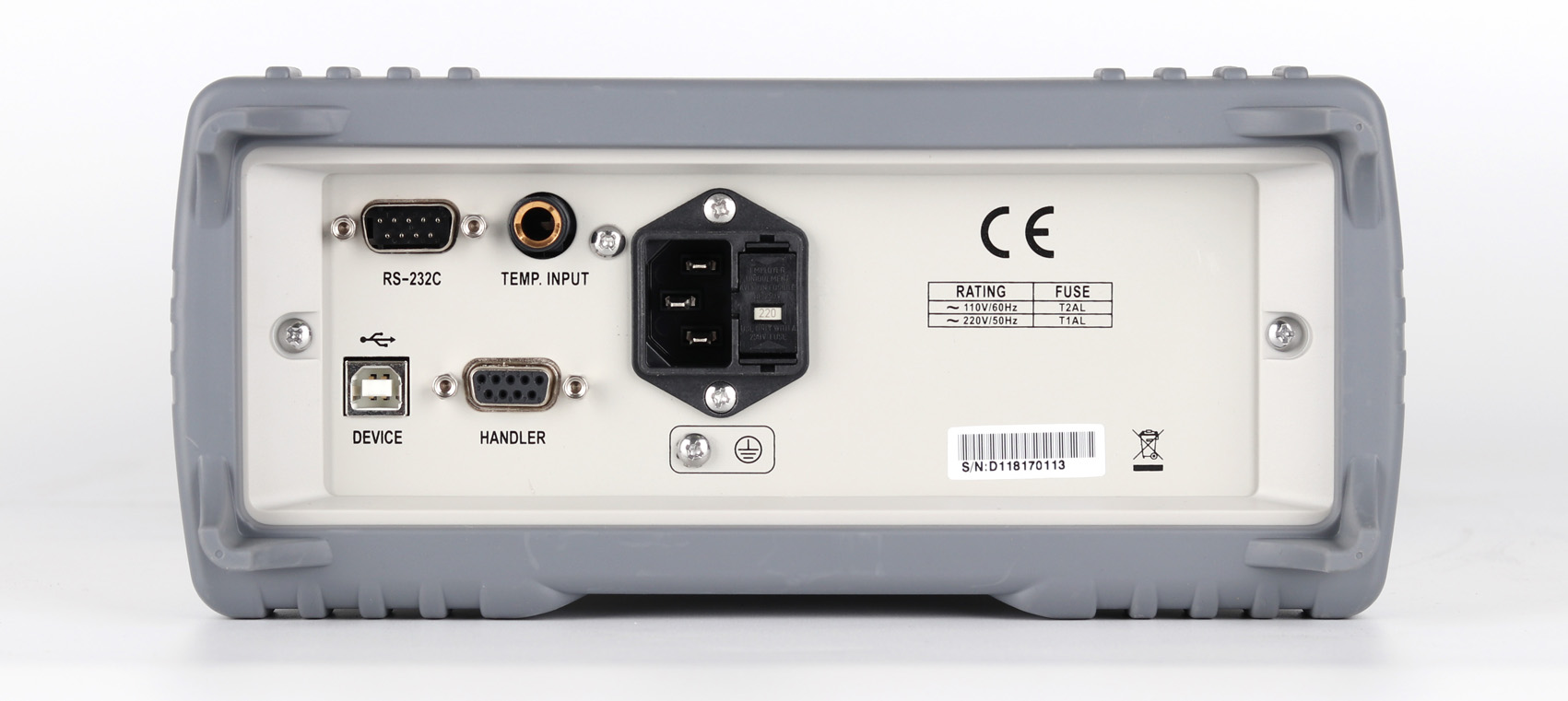

USB DEVICE、USB HOST、RS232、HANDLER
|
|||
