同惠TH2839 精密阻抗分析仪产品详细规格
测试频率: 20Hz- 10MHz,分辨率:1mHz
测量精度: 0. 05%
测试速度:快7. 7ms/次
测试原理:自动平衡电桥
高稳定性和一致性:高达15个测试量程配置
高分辨: 7英寸, 800X 600分辨率
多功能参数列表扫描
多参数图形化扫描功能
变容二极管自动极性功能
■
Ls-RDC同时测试
■
10档分选功能，,分选结果声光报警
存储空间:内置: 40组设定文件USB扩展: 500组设定文件
数据记录文件、图片文件
高兼容性:支持SCPI指令集兼容KEYSICHT E4980A、
E4980AL、HP 4284A等
■ TH2839系列采用阻抗测量范围宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其的性能可以实现商业标准和标准如IEC和MIL标准的各种测试。
功能特点
A. 高精度
自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。
B. 高稳定性和高一致性
C. 高速度
D. 功能与界面
E. 材料介电常数测试
TH2839系列配合材料测试夹具TH26077以及上位机软件可方便、的测量材料在不同频率下的介电常数。
F. 选配附件
G. 上位机软件
a) 通用上位机软件
测试方式：
文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等
b) 压电陶瓷上位机软件
分析设置：
分析结果：
c) 阻抗分析软件（等效电路分析软件）
现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
|
产品型号 |
TH2839 |
TH2839A |
|||||||
|
测试信号源 |
|||||||||
|
信号源输出阻抗 |
100Ω， ±1% @1kHz |
||||||||
|
测试频率 |
范围 |
20Hz-10MHz |
20Hz-5MHz |
||||||
|
分辨率 |
20.0000Hz - 99.9999Hz 1mHz |
||||||||
|
100.000Hz - 999.999Hz 10mHz |
|||||||||
|
1.00000kHz - 9.99999kHz 100mHz |
|||||||||
|
10.0000kHz - 99.9999kHz 1Hz |
|||||||||
|
100.000kHz - 999.999kHz 10Hz |
|||||||||
|
1.00000MHz - 10.00000MHz 100Hz |
|||||||||
|
AC测试信号模式 |
额定值(ALC OFF)：设定电压为测试端开路时Hcur电压，设定电流为测试端短路时从Hcur流出电流 恒定值(ALC ON)： 保持DUT上电压与设定值相同，保持DUT上电流与设定值相同 |
||||||||
|
AC信号 |
电压范围 |
F≤2MHz 5mVrms-- 2Vrms F >2MHz 5mVrms -- 1Vrms |
|||||||
|
分辨率 |
5mVrms -- 0.2Vrms 100µVrms |
||||||||
|
0.2Vrms -- 0.5Vrms 200µVrms |
|||||||||
|
0.5Vrms -- 1Vrms 500µVrms |
|||||||||
|
1Vrms -- 2Vrms 1mVrms |
|||||||||
|
电流范围 |
50µArms -- 20mArms |
||||||||
|
分辨率 |
50µArms -- 2mArms 1µArms |
||||||||
|
2mArms -- 5mArms 2µArms |
|||||||||
|
5mArms -- 10mArms 5µArms |
|||||||||
|
10mArms -- 20mArms 10µArms |
|||||||||
|
Rdc测试 |
电压范围 |
100mV — 2V |
|||||||
|
分辨率 |
100µV |
||||||||
|
电流范围 |
0mA— 20mA |
||||||||
|
分辨率 |
1µA |
||||||||
|
DC偏置 |
电压范围 |
0V — ± 40V |
|||||||
|
分辨率 |
0V -- 5V 100µV |
||||||||
|
5V -- 10V 1mV |
|||||||||
|
10V -- 20V 2mV |
|||||||||
|
20V -- 40V 5mV |
|||||||||
|
电流范围 |
0mA— ± 100mA |
||||||||
|
分辨率 |
0 A -- 50mA 1µA |
||||||||
|
50mA -- 100mA 10µA |
|||||||||
|
电压源 |
电压范围 |
-10V -- 10V |
|||||||
|
分辨率 |
1mV |
||||||||
|
电流范围 |
-45mA -- +45mA |
||||||||
|
输出阻抗 |
100Ω |
||||||||
|
显示器 |
|||||||||
|
尺寸/类型 |
7英寸 (对角线)TFT LCD显示器 |
||||||||
|
比例 |
16：9 |
||||||||
|
分辨率 |
800×RGB×480 |
||||||||
|
测量功能 |
|||||||||
|
测试参数 |
Cp-D,Cp-Q,Cp-G,Cp-Rp Cs-D,Cs-Q,Cs-Rs Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc R-X, Z-θd, Z-θr G-B, Y-θd, Y-θr Vdc-Idc |
||||||||
|
数学功能 |
A(X+B)+C， X为测试参数，A、B、C为输入参数 |
||||||||
|
等效电路 |
串联、并联 |
||||||||
|
偏差测量 |
与标称值的偏差Δ，与标称值的百分比偏差Δ% |
||||||||
|
校准功能 |
开路OPEN、短路SHORT、负载LOAD |
||||||||
|
量程选择 |
自动AUTO、手动HOLD |
||||||||
|
量程 |
LCR |
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15档 |
|||||||
|
Rdc |
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档 |
||||||||
|
触发模式 |
INT、MAN、EXT、BUS |
||||||||
|
触发延迟 |
0 s -- 999 s，分辨率100us |
||||||||
|
测试端配置 |
四端对 |
||||||||
|
测试电缆长度 |
0m, 1m, 2m |
||||||||
|
测量平均 |
1-255次 |
||||||||
|
测量时间 (ms) |
速度模式 |
20Hz |
100Hz |
1kHz |
10kHz |
100kHz |
1MHz |
10MHz |
|
|
FAST |
330 |
100 |
20 |
7.7 |
5.7 |
5.6 |
5.6 |
||
|
MED |
380 |
180 |
110 |
92 |
89 |
88 |
88 |
||
|
LONG |
480 |
300 |
240 |
230 |
220 |
220 |
220 |
||
|
测量显示范围 a 1×10-18； E 1×1018 |
|||||||||
|
Cs, Cp |
±1.000000 aF -- 999.9999 EF |
||||||||
|
Ls,Lp |
±1.000000 aH -- 999.9999 EH |
||||||||
|
D |
±0.000001 -- 9.999999 |
||||||||
|
Q |
±0.01 -- 99999.99 |
||||||||
|
R, Rs, Rp, X, Z, Rdc |
±1.000000 aΩ -- 999.9999 EΩ |
||||||||
|
G,B,Y |
±1. 000000 aS -- 999.9999 ES |
||||||||
|
Vdc |
±1.000000 aV -- 999.9999 EV |
||||||||
|
Idc |
±1.000000 aA -- 999.9999 EA |
||||||||
|
θ r |
±1.000000 a rad -- 3.141593 rad |
||||||||
|
θ d |
±0.0001 deg -- 180.0000 deg |
||||||||
|
Δ% |
±0.0001% -- 999.9999% |
||||||||
|
t |
-99.99℃ -- 1000.00℃ |
||||||||
|
Turn Ratio (待扩展) |
±0.000000 -- 1000.000 |
||||||||
|
基本测量准确度 |
0.05%(详见说明书) |
||||||||
|
列表扫描 |
|||||||||
|
扫描点数 |
多201点 |
||||||||
|
扫描参数 |
测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 |
||||||||
|
第二扫描参数 |
无、量程方式、测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、直流源电压。 注：已选择的扫描参数参数不能再选为第二扫描参数。 |
||||||||
|
触发模式 |
顺序SEQ |
当一次触发后，在有扫描点测量。/EOM/INDEX只输出一次。 |
|||||||
|
步进STEP |
每次触发执行一个扫描点测量。每点均输出/EOM/INDEX，但列表扫描比较器结果只在的/EOM才输出。 |
||||||||
|
列表扫描比较器 |
可为每个扫描点设置一对下限和上限。 可选择：通过扫描参数判断/通过第二参数判断/不用于每一极限。 |
||||||||
|
列表扫描时间标记 |
在顺序模式中，将触发点设定为0时，通过定义时间就可在每个测量点记录测量开始的时间。 |
||||||||
|
图形扫描分析 |
|||||||||
|
扫描点数 |
51、101、201、401、801点可选 |
||||||||
|
扫描轨迹 |
主/副参数可选择 |
||||||||
|
显示范围 |
自动、锁定 |
||||||||
|
坐标标尺 |
对数、线性 |
||||||||
|
扫描参数 |
频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源 |
||||||||
|
扫描结果显示 |
主/副参数值/小值、设定点主/副参数值 |
||||||||
|
扫描图形存储 |
扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。 |
||||||||
|
比较器 |
|||||||||
|
Bin分档 |
主参数 |
9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT |
|||||||
|
副参数 |
HIGH、IN、LOW |
||||||||
|
Bin极限设置 |
值、偏差值、百分偏差值 |
||||||||
|
Bin计数 |
0 -- 999999 |
||||||||
|
PASS/FAIL指示 |
满足主参数为9 BIN之一、副参数为IN，前面板PASS灯ON，否则FAIL ON |
||||||||
|
测量辅助功能 |
|||||||||
|
数据缓冲存储功能 |
201个测量结果可分批读取 |
||||||||
|
保存/调用功能 |
40组仪器内置非易失存储器测试设定文件 500组仪器USB存储器测试设定文件/截屏图形/记录文件 |
||||||||
|
键盘锁定功能 |
可锁定前面板按键 |
||||||||
|

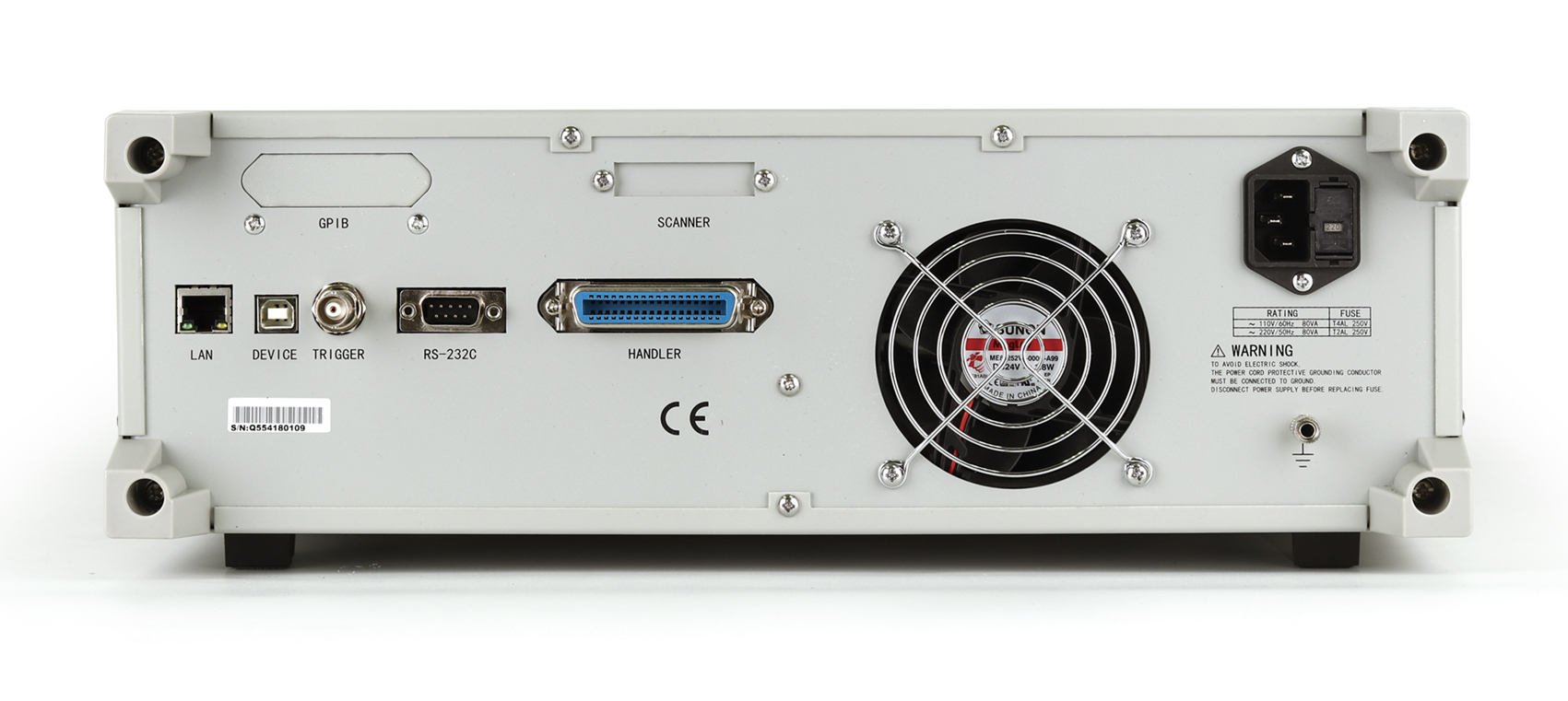

接口 |
|||||||||
|
USB HOST端口 |
通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或条形码扫描 |
||||||||
|
USB DEVICE端口 |
通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。 |
||||||||
|
LAN |
10/100BaseT以太网，8引脚，两种速度选择 |
||||||||
|
HANDLER接口 |
用于Bin分档信号输出 |
||||||||
|
外部DC BIAS控制 |
控制TH1778/TH1778S偏置电流源，多一台TH1778+5台TH1778S (120A MAX) |
||||||||
|
RS232C |
标准9针，交叉 |
||||||||
|
GPIB (选件) |
24针D-Sub端口（D-24 类），阴接头与IEEE488.1、2和SCPI兼容。 |
||||||||
|
SCANNER(选件) |
与TH2819X、TH2829X SCANNER接口兼容 |
||||||||
基本准确度因子曲线：
注：测试信号电平： 0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，下部数值（括号中的数值）适用于快速。
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端带卡夹具 | TH26005C | ||||
| 夹具 | TH26047 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 电介质测试夹具 | TH26077 | ||||
