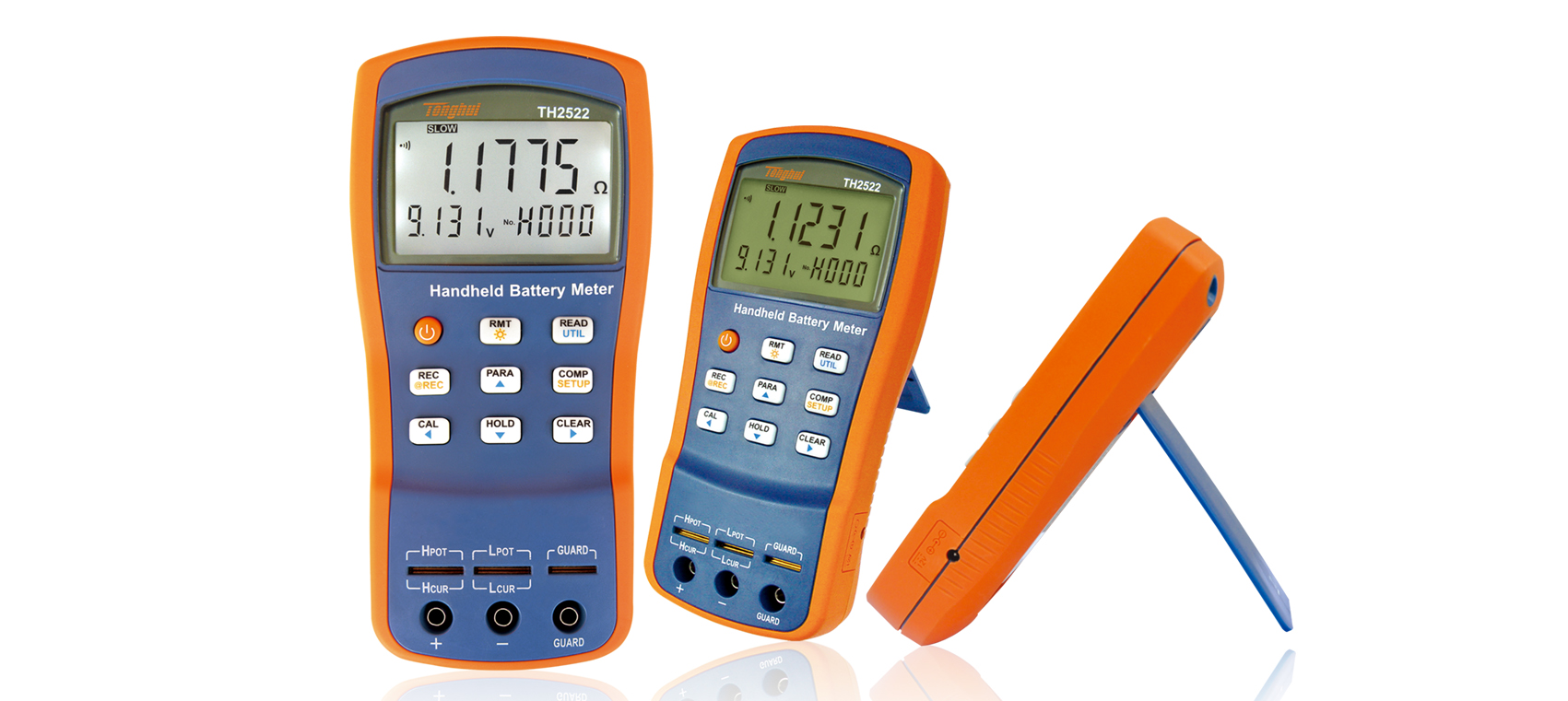

同惠TH2522 手持交流低电阻仪产品详细规格
简介

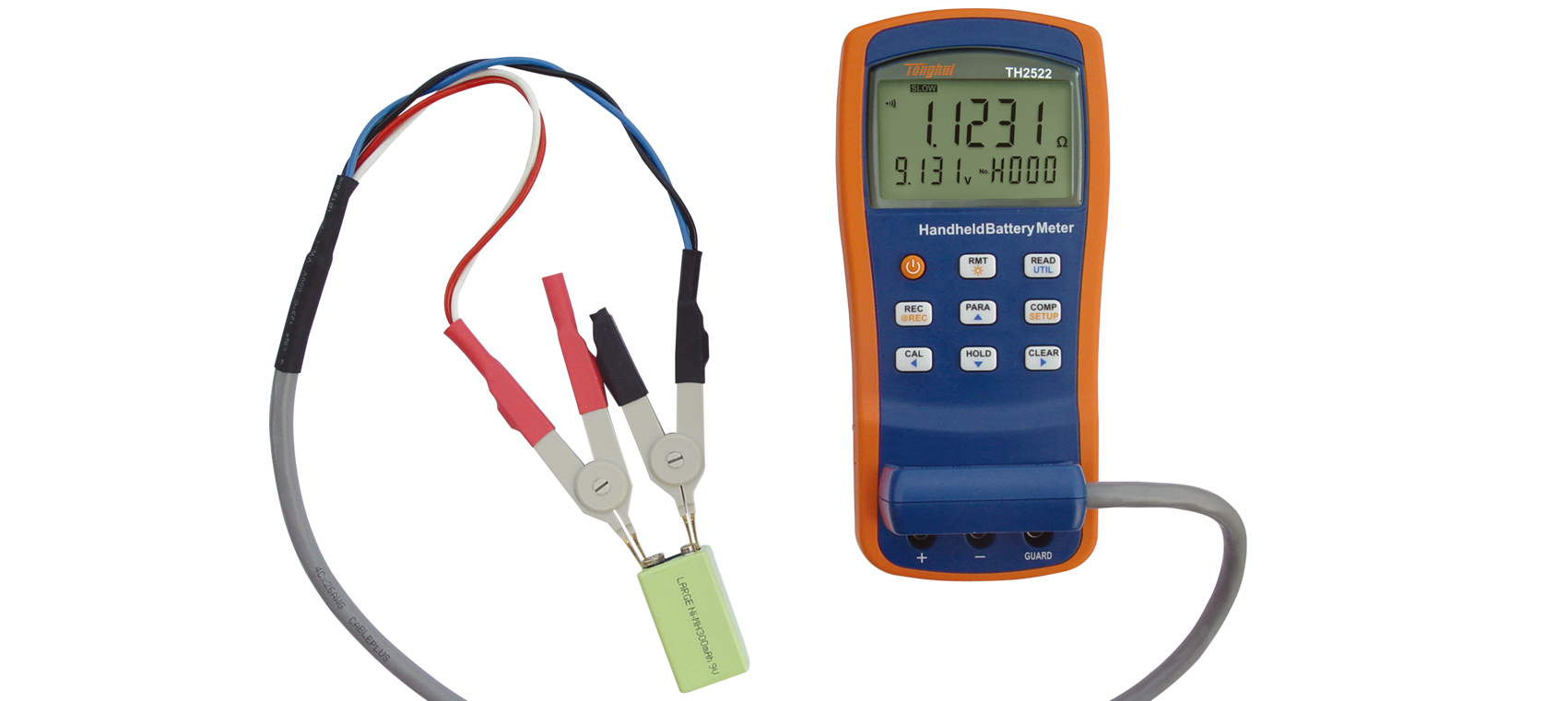

■ 同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了便携式交流电阻电压测试仪器----TH2522系列手持电池测试仪（电池内阻/电压测试仪）。TH2522系列手持电池测试仪采用了低功耗的16bits嵌入式CPU和高密度SMD贴装工艺，界面清爽，操作便捷。TH2522采用1kHz恒压测试信号源，内阻为50Ω，能够很好的对外部测量器件做出适应，防止被测件击毁。电阻除小量程外，其量程均可达到0.5%的精度（小量程保证0.8%精度），直流电压测量精度更是达到了0.1%。TH2522内部可存储35组分选数据，可独立设置并选用内置比较数据，使您的测试和数据分析处理工作更加轻松。内部可实现两种数据存储方式，手动多100组数据，自动多500组数据，自动存储方式又分为稳定存储和定间隔存储，方便您通过测量数据绘制产品性能参数表TH2522仪器配置了Mini-USB接口，既方便您读取仪器保存的数据，又方便您远程控制仪器，让测试工作不再枯燥。
应用
| 显示 | 显示器 | 128段黑白液晶显示器 |
| 显示位数 | R：5位，显示数字500.00 V：4位，显示数字50.00 | |
| 基本准确度 |
|
交流电阻R：0.5%（小量程0.8%） 直流电压V：0.1% |
| 测试信号源 | 频率 | 1kHz±0.2Hz正弦波 |
| 恒定电压 | 0.6V | |
| 测量显示范围 | 电阻R | 10μΩ-50Ω |
| 阻抗Z/电抗X | 100μΩ-50Ω | |
| 直流电压V | 1mV-50V | |
| 电压的分辨率 | 1mV | |
| 相位角θ（deg） | -179.99-179.99 | |
| 量程 | 交流电阻R | 50mΩ/158mΩ/500mΩ/1.58Ω/5Ω/50Ω/500Ω |
| 直流电压V | 0.5V/1.58V/5V/15.8V/50V | |
| 输入电压 | 60V | |
| 测量速度（次/秒） | 快速：4次/秒，慢速:约1.5次/秒 | |
| 比较器 | 35组，合格、警告、差分选 | |
| 量程方式 | 自动 | |
| 触发方式 | 内部、总线 | |
| 操作功能 | 仪器故障检测；短路清“0”；开路清“0”；35组比较设置的存储/加载，手自动数据的读取及删除 | |
| 接口 | Mini-USB | |
| 通用技术参数 |
|
|
| 工作环境 | 温度 | 0℃-40℃ |
| 湿度 | ≤90%RH | |
| 适配器电源要求 | 电压 | 198V-242V |
| 频率 | 47Hz-63Hz | |
| 电池电源要求 | 电压 | 6V-17V |
| 功耗 | 短路 | 0.3W |
| 开路 | 0.15W | |
| 体积（H×W×D） | 200mm×90mm×40mm | |
| 重量 |
约0.35kg |
|
