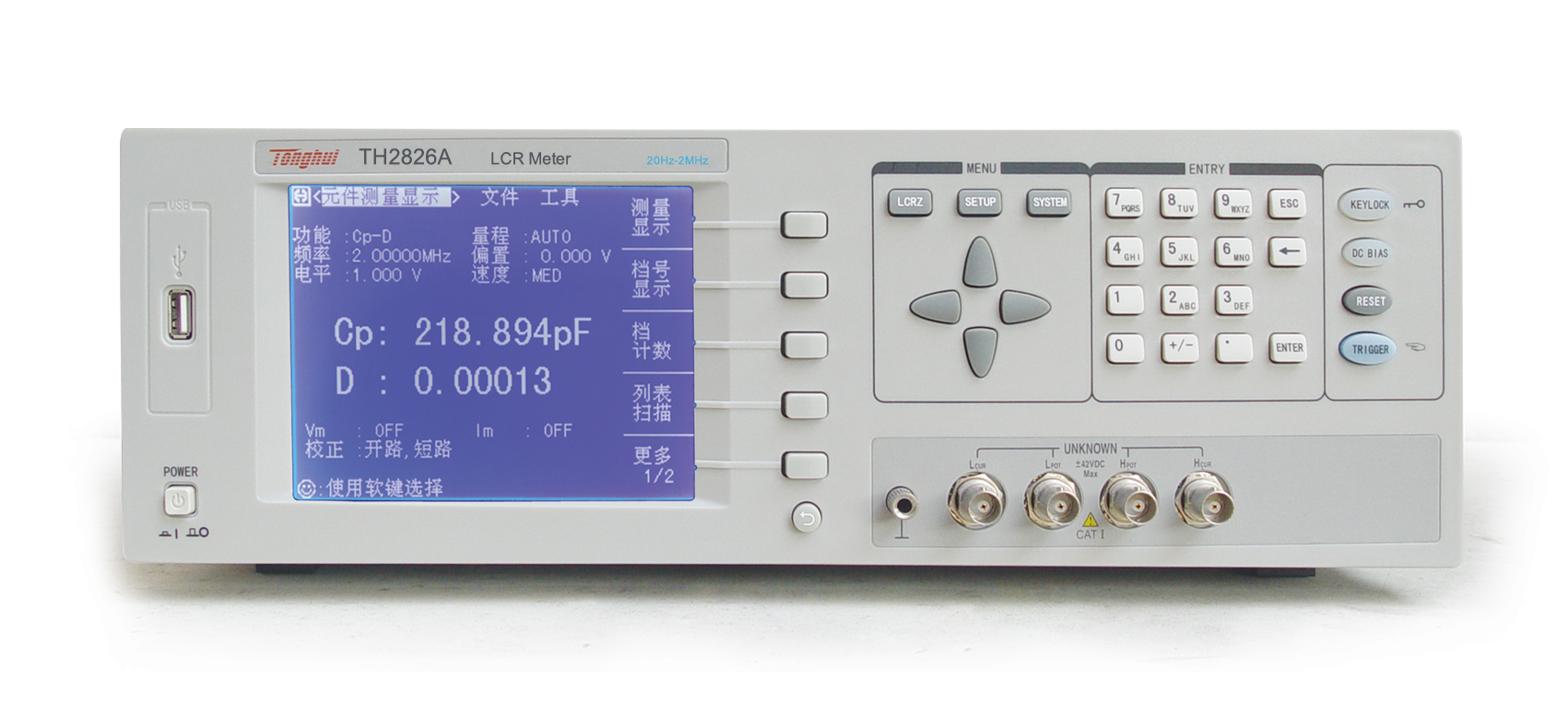

图片仅供参考,产品以实物为准
同惠TH2826A 高频LCR数字电桥产品详细规格
测试频率: 20Hz~ 2MHz,分辨率: 10mHz步进
基本精度: 0.1%
测量速度: 200次/s
压电陶瓷、声波换能器等器件的阻抗分析与测试
具有多参数多频列表扫描功能
测试电平10mV~5V，1mV步 进
320 X 240点阵大型图形LCD显示
五位读数分辨率
可测量22种阻抗参数组合
四种信号源输出阻抗
10点列表扫描测试功能
内部自带直流偏置源
外置偏流源至40A (选件)
电压或电流的自动电平调整(ALC)功能
V、I测试信号电平监视功能
图形扫描分析功能
20组内部仪器设定可供储存/读职
内建比较器, 10档分选及计数功能
多种通讯接口方便用户联机使用
2m/ 4m测试电缆扩展(选件)
中英文可选操作界面
可通过USB HOST 自动升级仪器工作程序
TH2826 系列元件测试仪是符合 LXI 标准的新一代阻抗测试仪器，其 0.1% 的基本精度、 20Hz ～ 5MHz 的频率范围可以满足元件与材料的测量要求，可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。
TH2826 系列产品是电子元器件设计、检验、质量控制和生产测试强有力的工具。其 高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等 等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。TH2826 系列产品 以其的性能可以实现商业标准和标准如 IEC 和 MIL 标准的各种测试。
■ 无源元件
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
■ 其它元件
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料
半导体材料的介电常数、导电率和C-V特性
■ 液晶单元
介电常数、弹性常数等C-V特性
|
测试参数 |
C,L,R,Z,Y,X,B,G,D,Q,θ,DCR |
|
|
测试频率 |
TH2826A |
20 Hz～2MHz,10mHz步进 |
|
测试信号电平 |
f≤1MHz |
10mV～5V,±（10%+10mV） |
|
f>1MHz |
10mV～1V,±（20%+10mV) |
|
|
输出阻抗 |
10Ω, 30Ω, 50Ω, 100Ω |
|
|
基本准确度 |
0.1% |
|
|
显示范围
|
L |
0.0001 uH ～ 9.9999kH |
|
C |
0.0001 pF ～ 9.9999F |
|
|
R,X,Z,DCR |
0.0001 Ω ～ 99.999 MΩ |
|
|
Y, B, G |
0.0001 nS ～ 99.999 S |
|
|
D |
0.0001 ～ 9.9999 |
|
|
Q |
0.0001 ～ 99999 |
|
|
θ |
-179.99°～ 179.99° |
|
|
测量速度 |
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s |
|
|
校准功能 |
开路 / 短路点频、扫频清零，负载校准 |
|
|
等效方式 |
串联方式, 并联方式 |
|
|
量程方式 |
自动, 保持 |
|
|
显示方式 |
直读, Δ, Δ% |
|
|
触发方式 |
内部, 手动, 外部, 总线 |
|
|
内部直流偏 |
电压模式 |
-5V ～ +5V, ±(10%+10mV), 1mV步进 |
|
置源 |
电流模式（内阻为50Ω） |
-100mA ～ +100mA, ±(10%+0.2mA),20uA步进 |
|
比较器功能 |
10档分选及计数功能 |
|
|
显示器 |
320×240点阵图形LCD显示 |
|
|
存储器 |
可保存20组仪器设定值 |
|
|

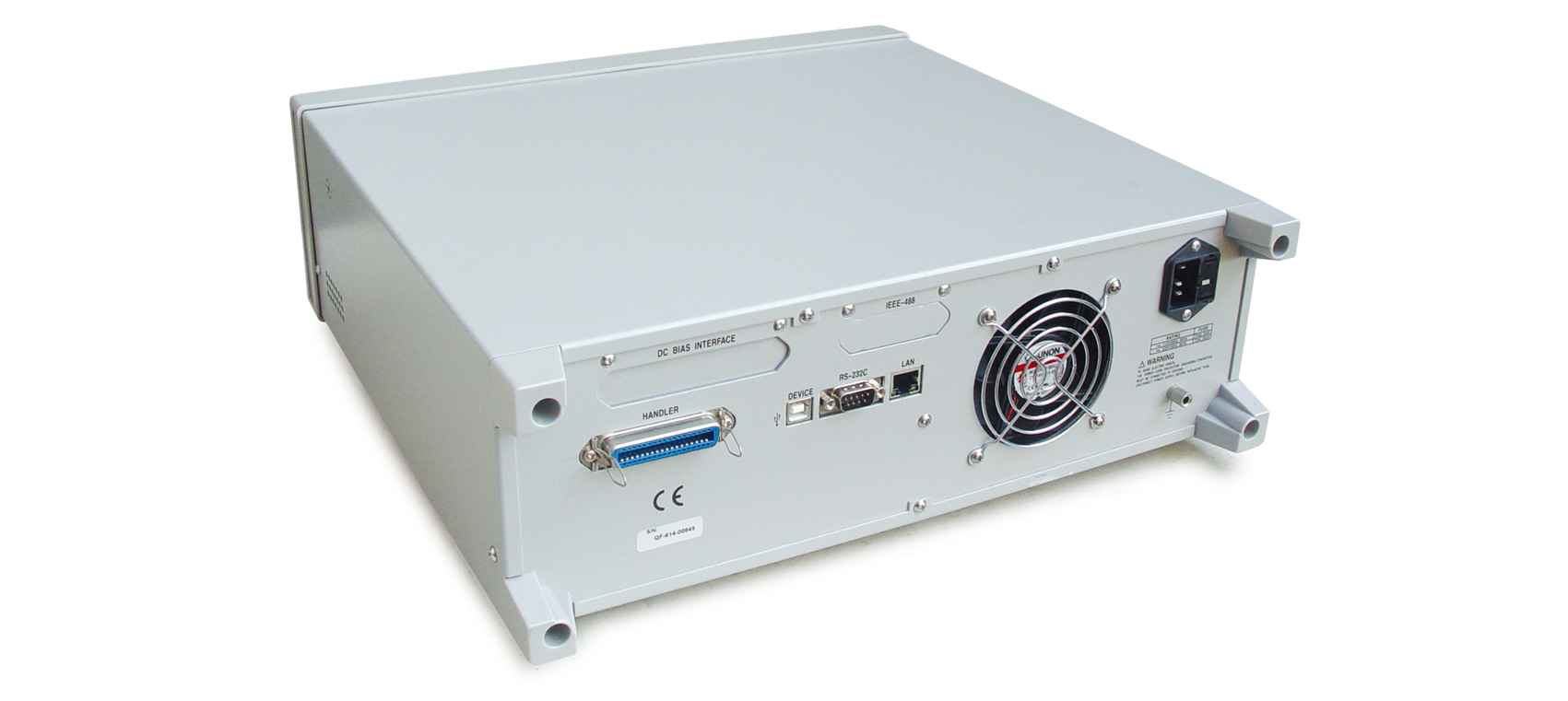

接口 |
USB DEVICE( USBTMC and USBCDC support) |
|
|
USB HOST(FAT16 and FAT32 support) |
||
|
LAN(LXI class C support) |
||
|
RS232C |
||
|
HANDLER |
||
|
GPIB（选件） |
||
