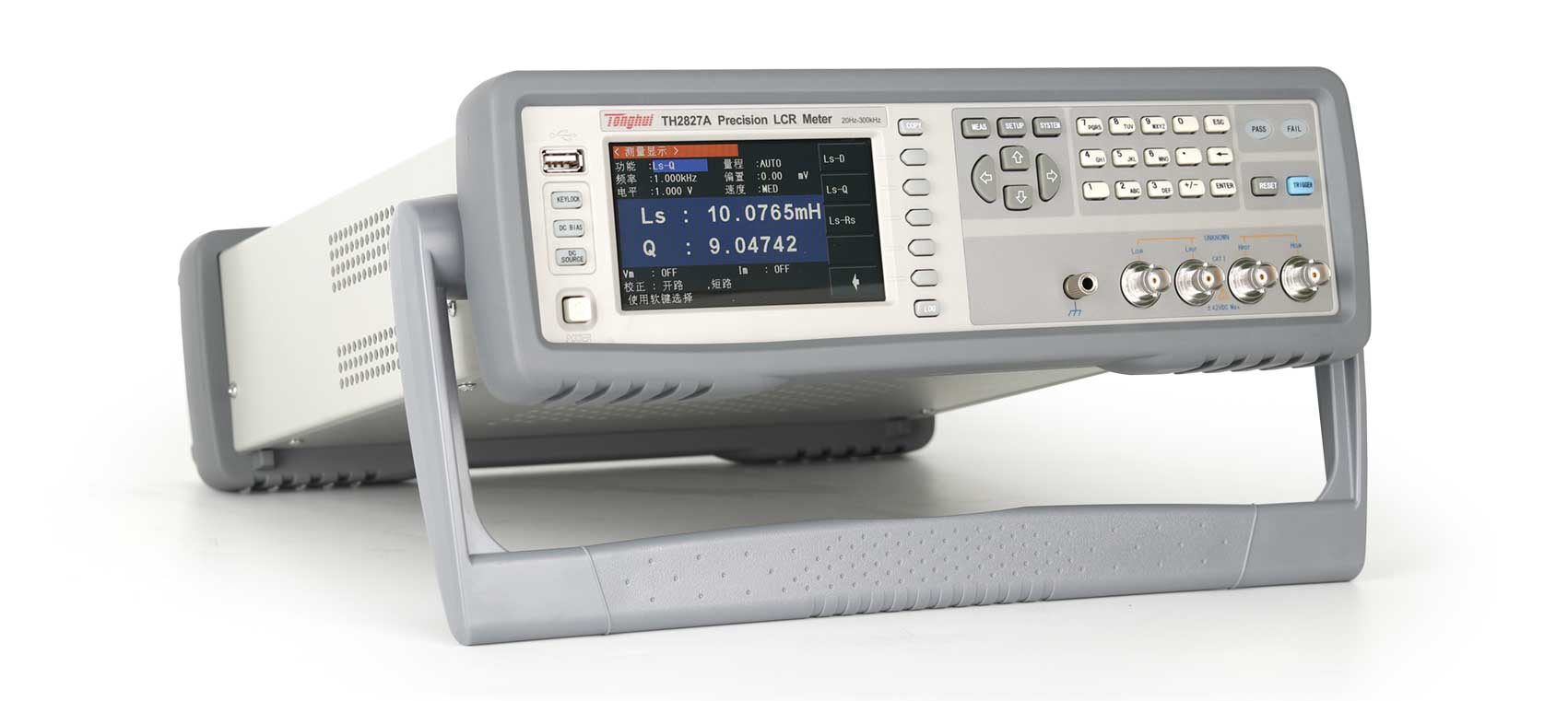

同惠TH2827A 精密LCR数字电桥产品详细规格
测试频率:20Hz- 300kHz,分辨率: 10mHz
基本精度:0.05%
测试速度:快13ms/次
变压器参数测试功能
302、502、1002可选内阻
201点列表扫描测试功能
电压或电流的自动电平调整(ALC)功能
V、I测试信号电平监视功能
内部自带直流偏置源
可外接大电流直流偏置源
内建比较器, 10档分选和计数功能
内部文件存储和外部u盘文件保存
测量数据可直接保存到U盘
4.3寸TFT液晶显示
中英文可选操作界面

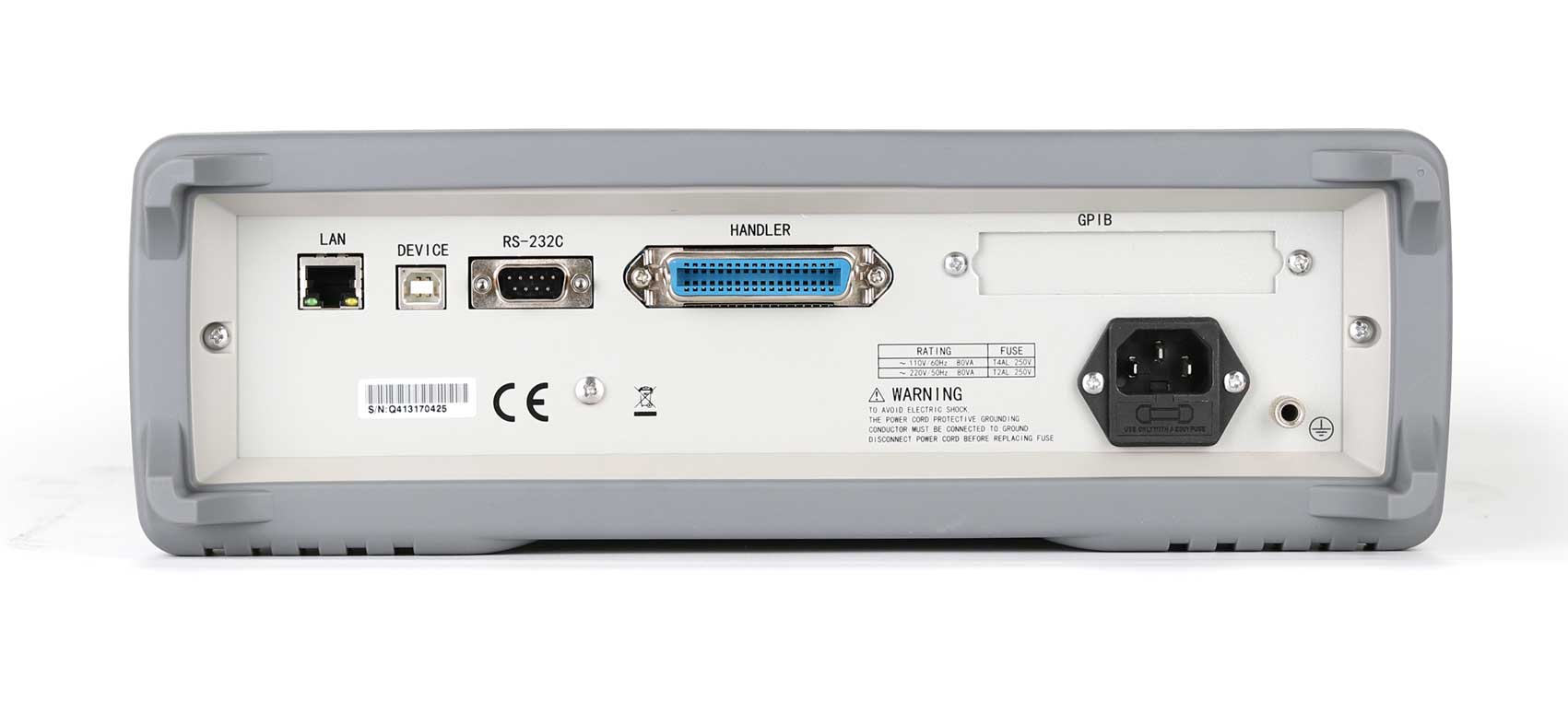

RS232C、USB HOST、 USB DEVICE、 LAN、 HANDLER、 GPIB、
DCI接口
同惠凭借强大的阻抗测试技术和丰富的研发经验，不断推出新的阻抗测试产品---TH2829系列自动元件分析仪是我公司推出的又一力作。
TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户多的应用需求。
得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的体验。
TH2829系列元件分析仪可完全适用于各种工业和标准的测试要求。
功能特点
A. 多参数同时测量显示
TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。
B. 高稳定性和高一致性
C. 高速度
D. 功能与界面
E. 材料介电常数测试
配合材料测试夹具TH26077以及上位机软件可方便、的测量材料在不同频率下的介电常数。
F. 选配附件
A. 上位机软件
a) 通用上位机软件
测试方式：
文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等
b) 压电陶瓷上位机软件
分析设置：
分析结果：
C) 阻抗分析软件（等效电路分析软件）
现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
|
型号 |
TH2829A |
TH2829C |
||
|
显示器 |
800×RGB×480 7寸TFT LCD显示器 |
|||
|
测试信号 |
频率 |
20Hz—300kHz |
20Hz—1MHz |
|
|
小分辨率 |
1mHz，5位频率输入 |
|||
|
准确度 |
0.01% |
|||
|
AC 电平 |
测试信号电压范围 |
5mV—10Vrms |
||
|
电压小分辨率 |
100μV，3位输入 |
|||
|
准确度 |
ALC ON |
10% x设定电压 + 2mV |
||
|
ALC OFF |
6% x设定电压 + 2mV |
|||
|
测试信号电流范围 |
50μA—100mA |
|||
|
电流小分辨率 |
1μA，3位输入 |
|||
|
准确度 |
ALC ON |
10% x设定电流 + 20μA |
||
|
ALC OFF |
6% x设定电压 + 20μA |
|||
|
DC 偏置电压源 |
电压 / 电流范围 |
0V— ±10V / 0mA—±100mA |
||
|
分辨率 |
0.5mV / 5μA |
|||
|
电压准确度 |
1% x设定电压 + 5mV |
|||
|
ISO ON |
用于电感、变压器加偏置测试 |
|||
|
AC源内阻 |
ISO ON |
100Ω |
||
|
ISO OFF |
30Ω、50Ω、100Ω可选 |
|||
|
DCR源内阻 |
30Ω、50Ω、100Ω可选 |
|||
|
DC 电压源 |
电压 / 电流范围 |
0V— ±10V / 0mA—±50mA |
||
|
分辨率 |
1mV |
|||
|
电压准确度 |
1% x设定电压 + 5mV |
|||
|
输出电阻 |
100Ω |
|||
|
LCR测试参数 |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
|||
|
测试页面参数显示 |
两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析 |
|||
|
基本测量准确度 |
LCR测试参数 |
0.05% |
||
|
校准条件 |
预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m |
|||
|
测量时间(≥10 kHz) |
快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间 |
|||
|
LCR参数显示范围 |
| Z | , R , X, DCR |
0.00001Ω — 99.9999MΩ |
||
|
|Y|, G, B |
0.00001μs — 99.9999s |
|||
|
C |
0.00001pF — 9.99999F |
|||
|
L |
0.00001μH — 99.9999kH |
|||
|
D |
0.00001 — 9.99999 |
|||
|
Q |
0.00001 — 99999.9 |
|||
|
θ (DEG) |
-179.999o — 179.999o |
|||
|
θ (RAD) |
-3.14159 — 3.14159 |
|||
|
Δ% |
-999.999% — 999.999% |
|||
|
等效电路 |
串联, 并联 |
|||
|
量程方式 |
自动, 保持 |
|||
|
触发方式 |
内部, 手动, 外部, 总线 |
|||
|
平均次数 |
1－256 |
|||
|
校准功能 |
开路, 短路全频、点频校准，负载校准 |
|||
|
数学运算 |
直读, ΔABS, Δ% |
|||
|
延时时间设定 |
0 -- 999, 小分辨率100us |
|||
|
比较器功能
|
10档分选，BIN1～BIN9、NG、AUX |
|||
|
档计数功能 |
||||
|
PASS、FAIL前面板LED显示 |
||||
|
列表扫描 |
·多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选 |
|||
|
图形分析 |
·可对频率、AC电平、DC偏置等进行 图形扫描分析。 ·设定扫描起始点、终止点，每次扫描点数。 ·显示值、小值，读取选择的 任意扫描点值。 ·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。 |
|||
|
内部非易失性存储器 |
100组LCRZ仪器设定文件记忆 |
|||
|
外部USB存储器 |
GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储 |
|||
|
接口 |
1A偏流源 |
可内部安装1A直流偏置电流源（选件） |
||
|
I/O接口 |
HANDLER，从仪器后面板输出 |
|||
|
串行通讯接口 |
USB、RS232C |
|||
|
并行通讯接口 |
GPIB接口（选件） |
|||
|
网络接口 |
LAN |
|||
|
存储器接口 |
USB HOST（前面板） |
|||
|
通用技术参数 |
||||
|
工作温度, 湿度 |
0℃－40℃, ≤ 90%RH |
|||
|
电源要求 |
电压 |
99V－121V，198V－242V AC |
||
|
频率 |
47Hz－63Hz |
|||
|
功耗 |
80VA |
|||
|
体积(W×H×D) |
400mm × 132mm × 385mm |
|||
|
重量 |
约13 kg |
|||
基本准确度因子曲线：
注：测试信号电平： 0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，下部数值（括号中的数值）适用于快速。
