同惠TH2684A 绝缘电阻测试仪产品详细规格
简介
测试充电电流: 2mA， 25mA， 100mA
■
测试速度: 50ms/次
■
高测量精度:土2% (< 1TQ )
测试电压范围: 10 - 1000V， 1V步进(单路)
■
320X240大屏幕的LCD显示，中英文可选操作界面
■
低漏电流测试:低到10pA,精度2%，士2pA
针对容性器件的接触检查功能
■
采用可切换输入内阻技术，保证仪器快速准确的测试
■
7档量程，手动或自动模式
■
4档分选档位比较功能
可编程测试模式，实现客户自定义电压电流曲线测试方案
■
具有电阻(R) /时间(T)或电流(I) /时间(T)两种曲线测试界面
屏幕截图可快存于盘
通过U盘自动升级系统固件
■
Handler接口用于可实现联机操作
■
RS232C、USB Device实现远程控制

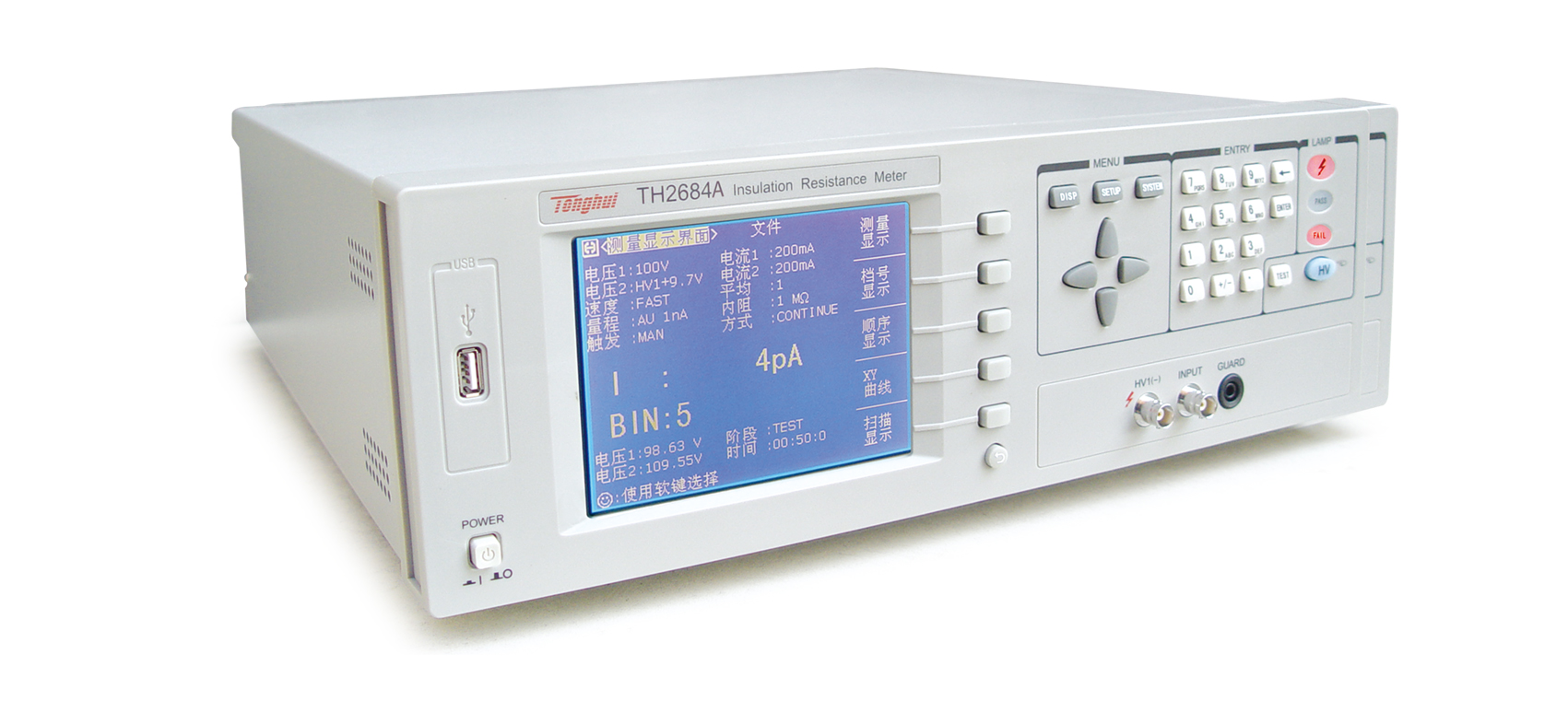

■ TH2684A型高精度绝缘电阻测试仪是一款能快速测量电子元器件，介质材料，设备和电线电缆等绝缘性能的智能化测量仪器。采用大尺寸的液晶，人性化的菜单布，使用户可更方便的操作仪器。
■ TH2684A可由用户自行编程测试步骤，多可达18步。例如，用户可编程充电，等待，测试，放电等，每个步骤长可持续100s。
■ TH2684A标配RS232,USB DEVICE,Handler等接口。其中Handler接口为实现自动测试系统提供了方便。扫描口，则为大量元器件的测试提供了方便。用户还可以配一台扫描仪来加快元器件的测试。
性能特点
绝缘电阻测试范围: 10k2 - 100TO测试充电电流: 2mA， 25mA， 100mA
■
测试速度: 50ms/次
■
高测量精度:土2% (< 1TQ )
测试电压范围: 10 - 1000V， 1V步进(单路)
■
320X240大屏幕的LCD显示，中英文可选操作界面
■
低漏电流测试:低到10pA,精度2%，士2pA
针对容性器件的接触检查功能
■
采用可切换输入内阻技术，保证仪器快速准确的测试
■
7档量程，手动或自动模式
■
4档分选档位比较功能
可编程测试模式，实现客户自定义电压电流曲线测试方案
■
具有电阻(R) /时间(T)或电流(I) /时间(T)两种曲线测试界面
屏幕截图可快存于盘
通过U盘自动升级系统固件
■
Handler接口用于可实现联机操作
■
RS232C、USB Device实现远程控制
支持扫描接口,为用户的大批量测试提供方便
应用
高值电阻器
电容器绝缘电阻、漏电
各种介质绝缘材料、设备和电线电缆
安规要求绝缘测试
可做高压直流电源
技术参数
| 型号 | TH2684A |
| 测试输出 |
|
| 测试电压范围 | 10-1000V，1V步进 |
| 测试充电电流 | 2mA，25mA，100mA |
| 电压精度 | 2% ± 1V |
| 电阻测试 |
|
| 测量显示范围 | 10 kΩ–100TΩ |
| 测试精度 | IR < 1T: 2% |
| 电流测试 |
|
| 测量显示范围 | 1pA - 1mA |
| 测试精度 | 2% ± 2pA |
| 量程数量 | 7 |
| 量程工作模式 | 自动、保持 |
| 响应速度 | < 50ms（量程保持） |
| 测试平均次数 | 1 - 100 |
| 连续测试间隔 | < 100ms（量程保持） |
| 其它 |
|
| 充电时间 | 0 - 1000s |
| 测量延时 | 0 - 1000s |
| 源电阻 | 200Ω |
| 放电电阻 | 2kΩ |
| 工作模式 | 手动、内置的定时器、远控 |
| 特殊测试模式 | R-T、I-T |
| 比较器功能 | 四档：（三档合格，一档不合格） |
| 存储器 | 可保存20组仪器设定值 |

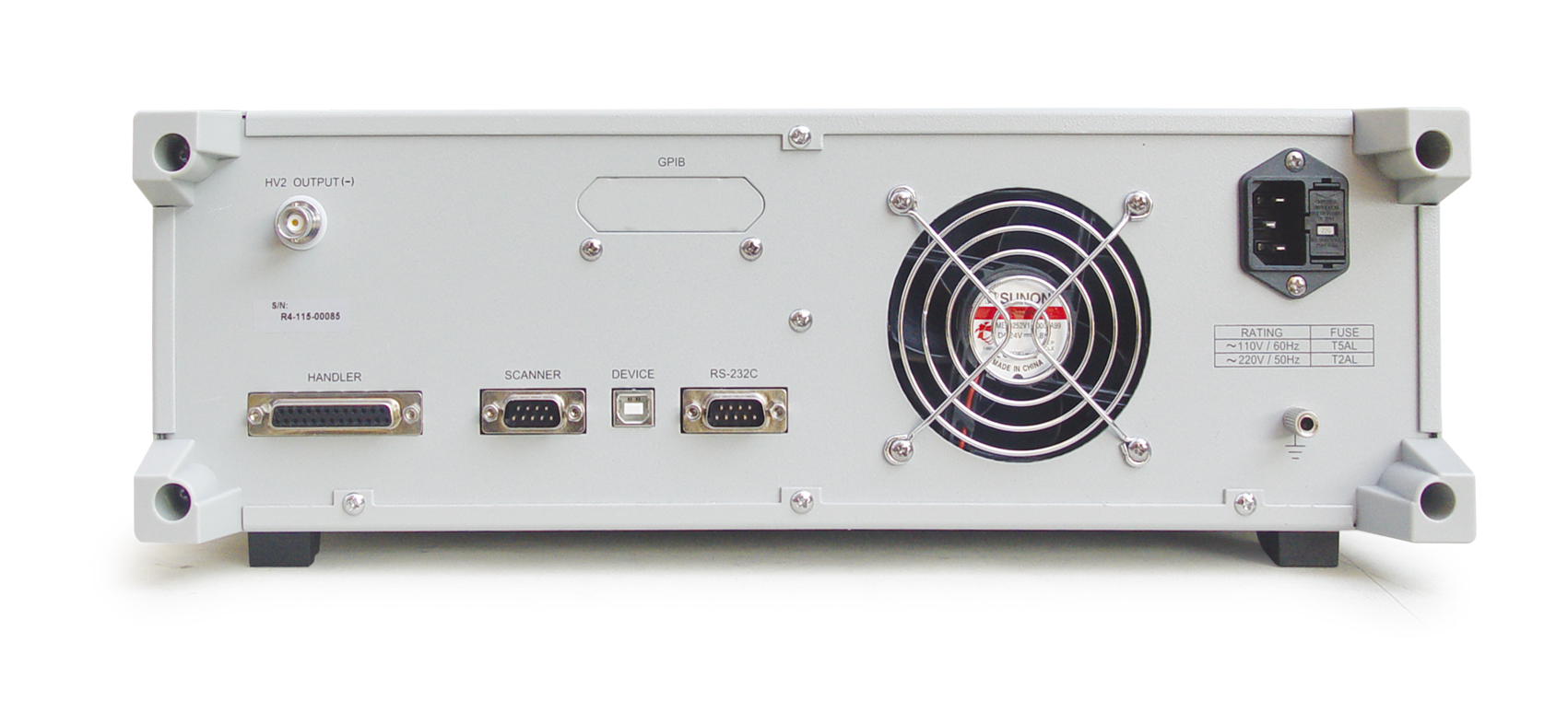

| 标准接口 | GPIB,（选件）RS232C, HANDLER接口输出，USB DEVICE( USB TMC and USB CDC support)， USB HOST(FAT16 and FAT32 )， 扫描接口 |
| 工作温度、湿度 | 10℃ -40℃，≤ 90% RH |
| 电源要求 | 90 - 130 V AC(60Hz) 198 - 260V AC(50HZ) |
| 功耗 | 250W |
| 体积（mm） | 400(W)×132(H)×430(D) |
| 重量 |
14kg |
