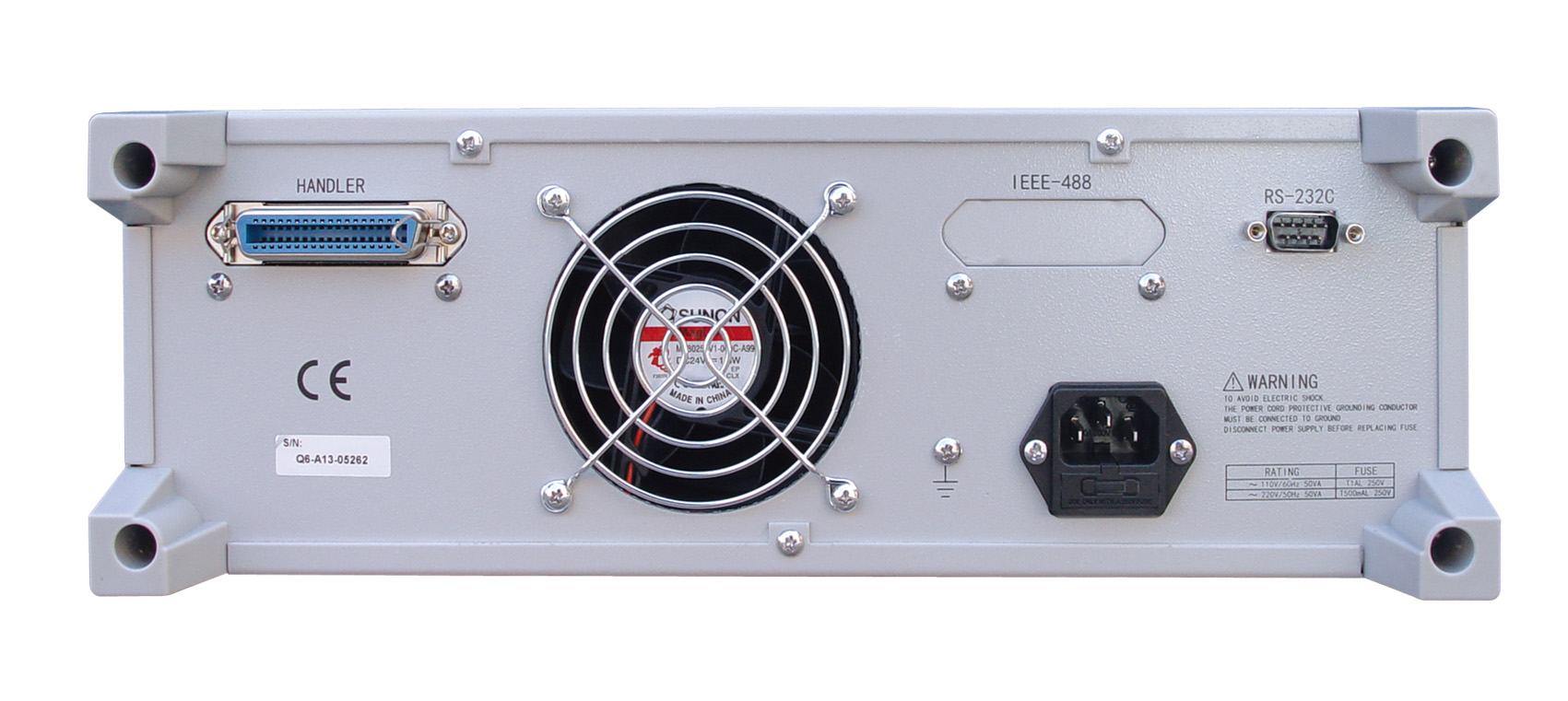

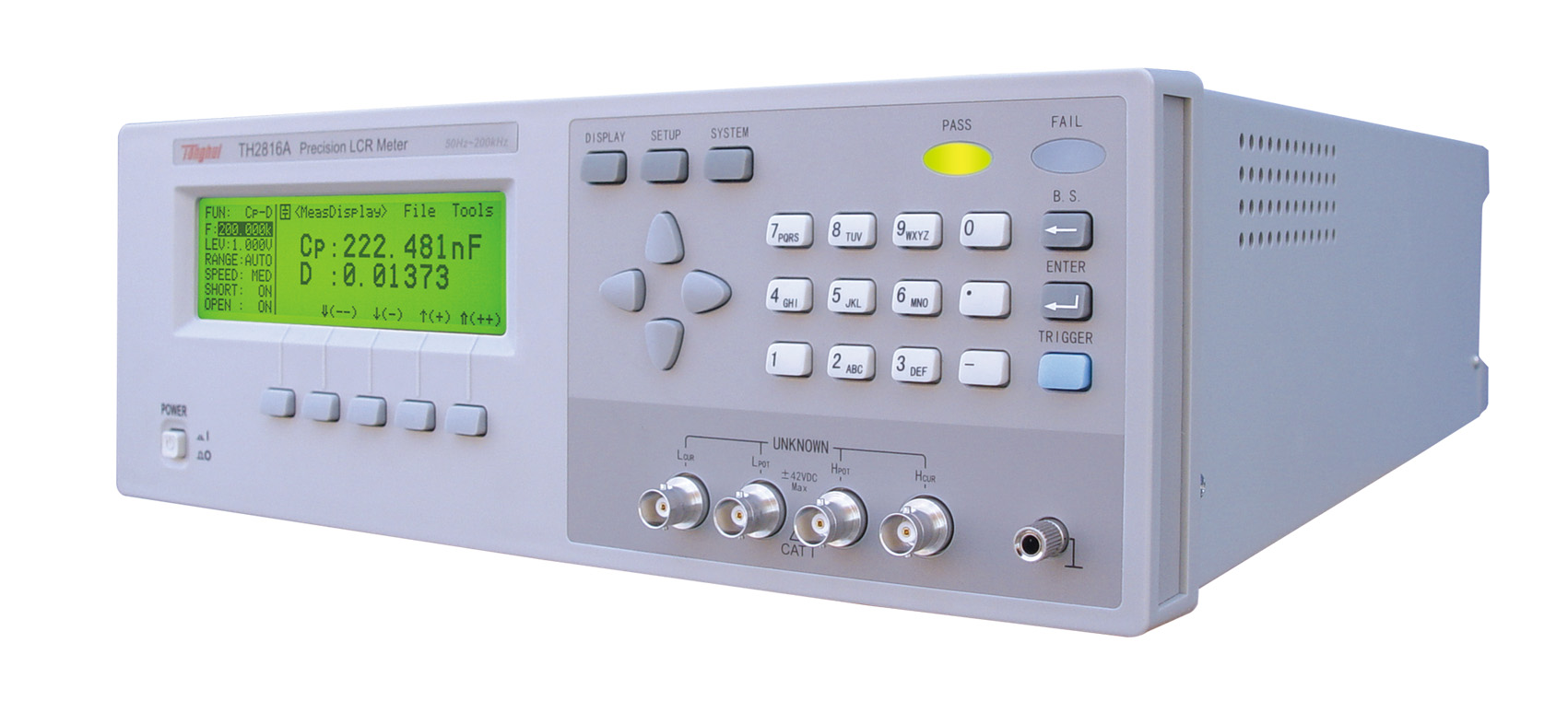

图片仅供参考,产品以实物为准
同惠TH2816A 精密LCR数字电桥产品详细规格
测试频率: 50Hz- 200kHz，分辨率: 12000频 点
基本精度: 0.05%
测试速度:快33ms
10档分选，PASS /FAIL指示
10mVrms-2. 0Vrms可编程测试电平
30Q2、100Q可选内阻
4点频率/电平/偏流列表扫描功能
TH1 773/H1775偏流源直接控制能力
较好的测量稳定性、准确性
的负载校准功能
直读，偏差及相对偏差显示
12组内部仪器设定储存
内建比较器，10档分选及档计数
测试电平监视功能
6位读数分辨率
Handler、RS- 232C、GPIB 接口(选件)
TH2816A/TH2816B/TH2817A型精密LCR数字电桥集成了本公司多年元件测试的成熟经验，运用了本领域的测试技术。该产品强大的测试功能和优越的测量性能使其挤身于国际同类水平，结合以低廉的价格将给予广大客户值的享受。该产品可提供稳定的6位测试分辨率，50Hz-100kHz/200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细 量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高度测量要求。该产品 提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选 系统、与计算机通讯及测试过程纪录创造了良好的条件。
|
测试参数 |
|Z|,C,L,X,B,R,G,D,Q,θ |
||
|
显示器 |
240x64点阵LCD显示器，6位读数分辨率 |
||
|
测试频率 |
50Hz-200kHz,1.2万多个频点 |
||
|
测试电平范围 |
10mVrms-2. 0Vrms,10mV步进 |
||
|
基本准确度 |
0.05% |
||
|
显示范围
|
|Z|,R,X |
0.00001Ω-99.9999MΩ |
|
|
G,B |
0.00001μS-999.999S |
||
|
C |
0.00001pF-999.999mF |
||
|
L |
0.00001μH-9.99999kH |
||
|
D |
0.00001-9.99999 |
||
|
Q |
0.00001-99999.9 |
||
|
θ(DEG) |
-179.999°-179.999° |
||
|
θ(RAD) |
-3.14159-3.14159 |
||
|
△% |
-999.999%-999.999% |
||
|
测量速度 |
快速：30次/秒, 中速：10次/秒, 慢速：1.5次/秒 |
||
|
等效电路 |
串联，并联 |
||
|
量程方式 |
自动，保持 |
||
|
触发方式 |
内部，手动，外部，总线 |
||
|
平均次数 |
1-255 |
||
|
清零功能 |
开路，短路，负载校正 |
||
|
测量端 |
5端 |
||
|
显示方式 |
直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数 |
||
|
列表扫描 |
4点频率, 电平, 直流偏置列表扫描测试 |
||
|
比较器功能 |
TH2816A |
十档（九档合格，一档不格）另有一个附属档 |
|
|
存储器 |
12组内部仪器设定供存储/调用 |
||
|
接口 |
TH2816A |
RS-232C,HANDLER，GPIB(选件) |
|
