同惠TH2810D LCR数字电桥产品详细规格
100Hz，120Hz， 1kHz, 10kHz 4个频率
基本精度: 0. 1%
测试速度:快83ms
5档分选, PASSFAIL指示.
简便操作与强大功能的合理结合
采用SMT表面贴装I艺
读数稳定性好
302、100S2两种输出阻抗

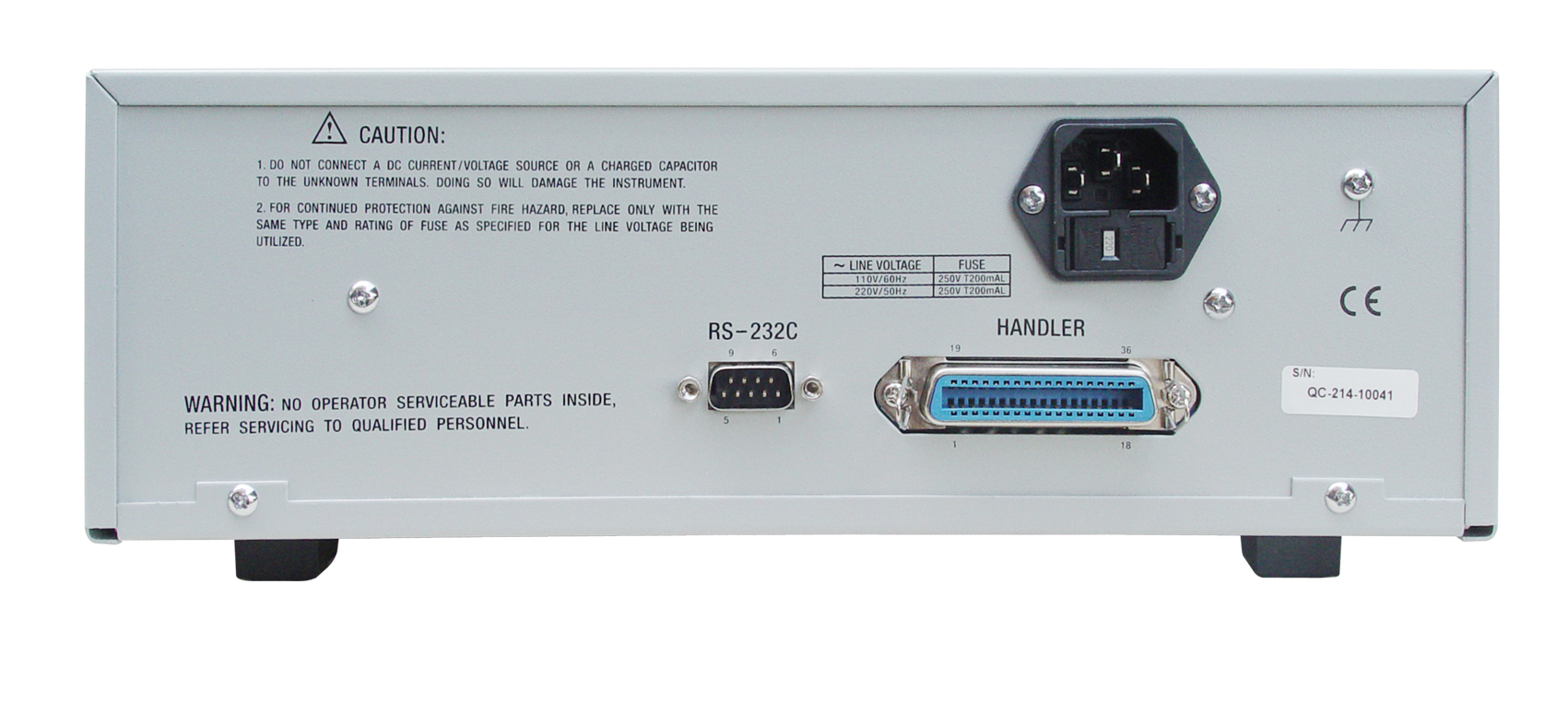

配备HANDLER接口，RS232C接口可选配操作软件
■ TH2810D型LCR数字电桥是本公司研制的低频元件测量的换代产品， 其中应用多项元件测量的技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 TH2810D为常州同惠推出的一款LCR数字电桥，在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.1％，内阻30/100欧姆。此外还有丰富的接口，RS-232和HANDLER接口等，可以连接电脑通讯及自动化测试。
|
测 量 功 能 |
|
|
测试参数 |
L-Q, C-D, R-Q, |Z|-Q |
|
基本准确度 |
0.1% |
|
等效电路 |
串联, 并联 |
|
量程方式 |
自动, 保持 |
|
触发方式 |
内部, 手动, 外部 |
|
测试速度(1kHz)(次/秒) |
快速: 12,中速:5.1 慢速:2.5 |
|
校准功能 |
开路 / 短路,扫频清零 |
|
测试端配置 |
5端 |
|
测 试 信 号 |
|
|
测试信号频率 |
100Hz,120Hz,1kHz,10kHz,±0.01% |
|
输出阻抗 |
30 Ω , 100 Ω |
|
测试信号电平 |
0.1Vrms,0.3Vrms, 1Vrms |
|
测量显示范围 |
|
|
|Z|, R |
0.1 mΩ — 99.99 MΩ |
|
C |
0.01pF — 99999μF |
|
L |
0.01μH — 99999H |
|
D |
0.0001 — 9.9999 |
|
Q |
0.0001 — 9999.9 |
|
Δ% |
-999.99% — 999.99%(TH2811D无) |
|
显示 |
|
|
显示方式 |
直读，Δ%,ΔABS |
|
带背光大字符LCD显示 |
|
|
显示器 |
主、副参数：5位 |
|
比较器 |
NG,P1,P2,P3,AUX,五档分选及按档讯响 |
|
接口 |
RS232C, Handler |
