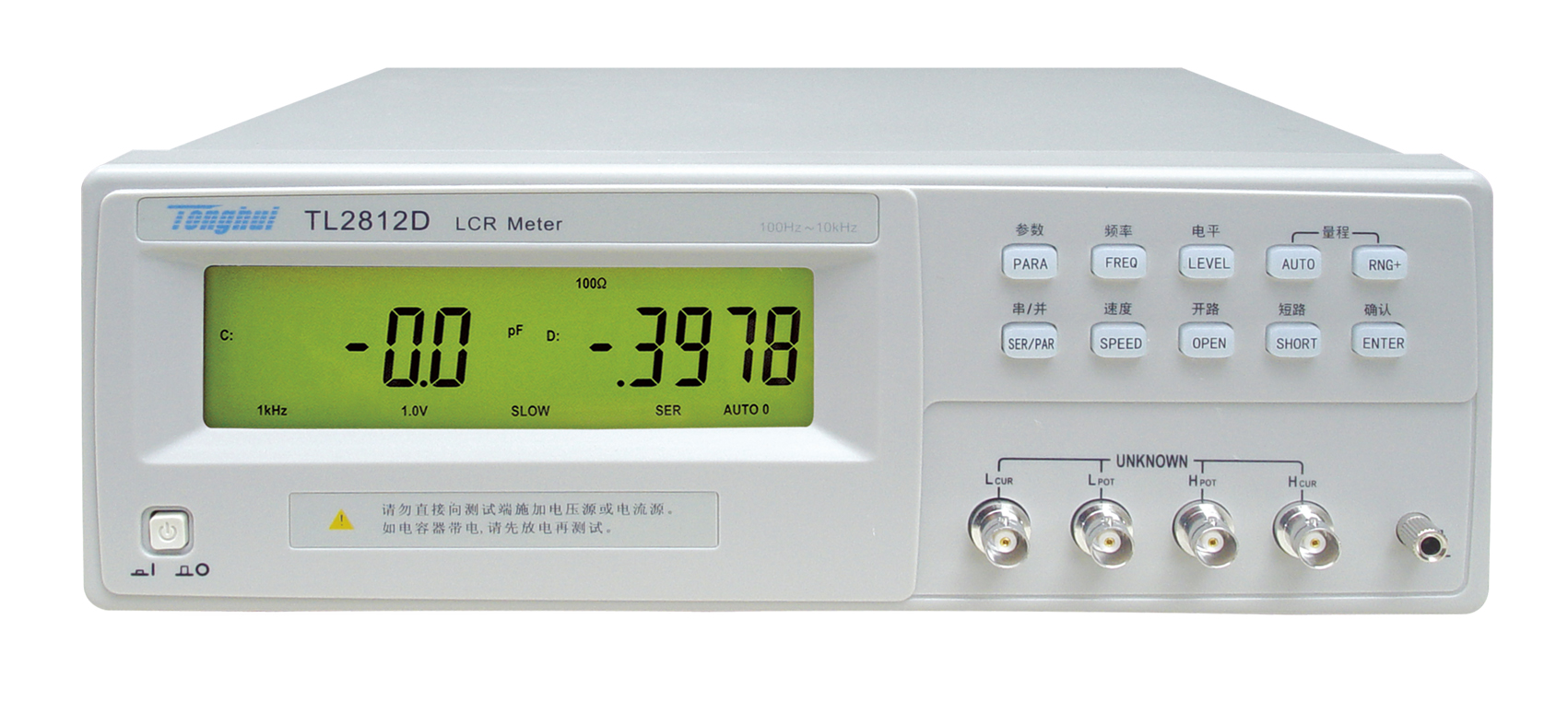

图片仅供参考,产品以实物为准
同惠TL2812D LCR数字电桥产品详细规格
100Hz，120Hz， 1kHz, 10kHz 4个频率
基本精度: 0.25%
测试速度:快83ms .
输出阻抗10052
采用SMT表面贴装I艺
简便操作与强大功能的合理结合
读数稳定性好
4档量程选择
高的数字电桥
■ TL2812D型LCR数字电桥是本公司研制的低频元件测量的换代产品， 其中应用多项元件测量的技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TL2812D为常州同惠推出的一款LCR数字电桥，可替代TH2811D，在夹具方面采用了TH26004s-1四端开尔文测试电缆，但精度由TH2811D的0.2%改为0.25％，内阻恒定100欧姆。
|
测量功能 |
||
|
测试参数 |
L-Q, C-D, R-Q, |Z|-Q |
|
|
基本准确度 |
0.25% |
|
|
等效电路 |
串联, 并联 |
|
|
量程方式 |
自动, 保持 |
|
|
触发方式 |
内部 |
|
|
测试速度(1kHz) (次/秒) |
快速:12,中速:5.1,慢速:2.5 |
|
|
校准功能 |
开路 / 短路,扫频清零 |
|
|
测试端配置 |
5端 |
|
|
测试信号 |
||
|
测试信号频率 |
100Hz,120Hz,1kHz,10kHz,±0.01% |
|
|
输出阻抗 |
100 Ω |
|
|
测试信号电平 |
0.3Vrms, 1Vrms |
|
|
测量显示范围 |
||
|
|Z|, R |
0.1 mΩ — 99.99 MΩ |
|
|
C |
0.01pF — 99999μF |
|
|
L |
0.01μH — 99999H |
|
|
D |
0.0001 — 9.9999 |
|
|
Q |
0.0001 — 9999.9 |
|
|
显示 |
||
|
显示方式 |
直读,带背光大字符LCD显示 |
|
|
显示器 |
主、副参数：5位 |
|
|
一般技术指标 |
||
|
工作温度、 湿度 |
0℃-40℃,≤75%RH |
|
|
电源 要求 |
电压 |
198V-242V |
|
频率 |
47.5Hz-63Hz |
|
|
功耗 |
≤20VA |
|
|
体积 |
310(W)×108(H)×375(D) |
|
|
重量 |
3.7kg |
|
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端Kelvin测试线 | TH26004S-1 | ||||
