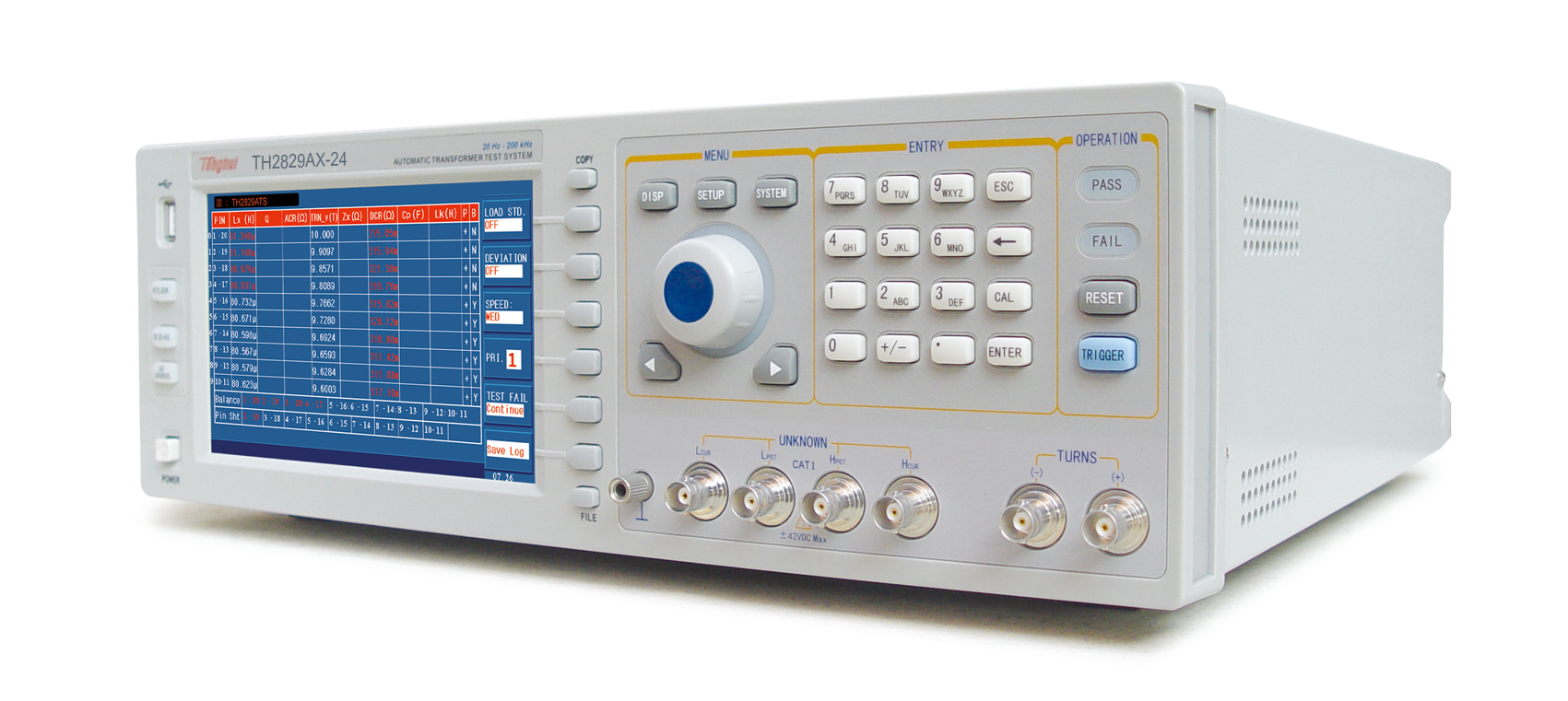

图片仅供参考,产品以实物为准

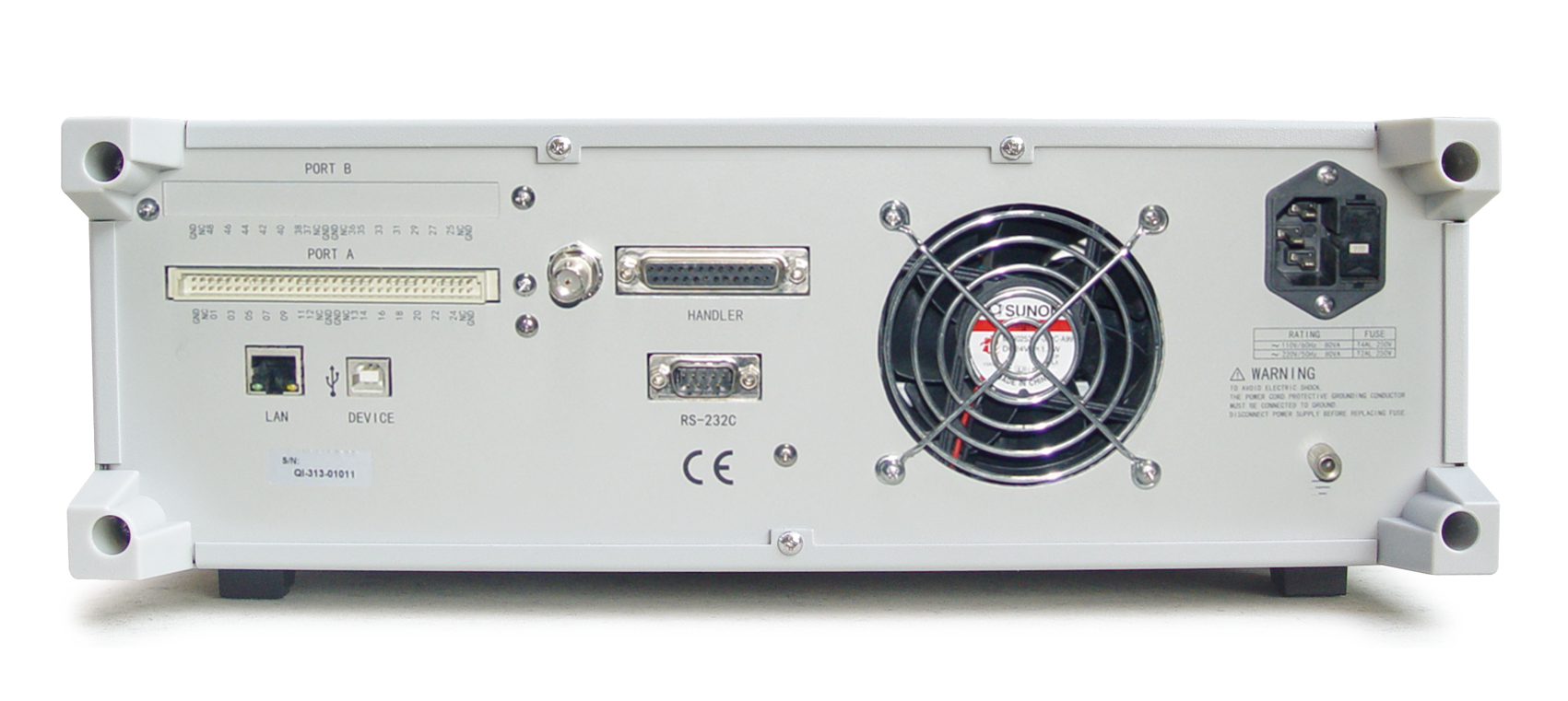

同惠TH2829AX-24 自动变压器测试系统产品详细规格
测试脚位: 24 PIN
■
测试频率: 20Hz- 200kHz，分辨率: 0. 5mHz
■
信号电平: 5mV-2Vrms (可选配2mV-10Vrms)
■
测试速度:快13ms
■
二极管正反向特性检测
■
改进的高圈数比和弱耦合变压器测试能力
■
改进的DCR测试能力
■
单屏可容纳全部扫描测试结果
■
时间标记系统:可记忆文件设定、校准偏差与扣除时间
■
选定的扫描参数进行多档分选
■
扫描治具继电器自检功能.
■
灵活的偏差扣除方式
■
多种不良处理方式选择
■
单参数测试循环，对独立绕组进行测试判断
■
增加安全性:管理员与操作员两级密码
■
内置统计分析能力: Cpk, Cp, Ck等
■
条形码读入直接调用设定文件，管理测试产品品种
可选PC级仪器测试设定文件编程能力
在线升级模式: USBHOST或RS232
支持通过LAN接口实现多台仪器组网
向下兼容TH2818X/TH2819X参数设定文件
存储:内部: 100组设定文件保
■ 开关变压器扫描测试、综合特性分析
■ 网络变压器扫描测试，综合特性分析
■ 分立无源元件（电感L，电阻R，电容C）多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析
|
产品型号 |
TH2829LX |
TH2829AX |
TH2829AX-24 |
TH2829AX-48 |
TH2829NX |
TH2829BX |
TH2829CX |
||||||
|
测试脚位（PIN） |
20 |
20 |
24 |
48 |
72/96/120/144/168/192 |
20 |
20 |
||||||
|
测试频率 |
20Hz—200kHz |
20Hz—500kHz |
20Hz—1MHz |
||||||||||
|
显示 |
7英寸 TFT LCD显示器800×RGB×600 |
||||||||||||
|
LCR功能 |
可联系业务员选购开通 |
||||||||||||
|
变压器测试参数 |
圈数比 |
圈数 |
相位 |
电感 |
电容 |
漏感 |
品质因数 |
交流电阻 |
直流电阻 |
平衡 |
引脚短路 |
二极管正反向 |
|
|
Turn Ratio |
Turns |
Phase |
L |
C |
Lk |
Q |
ACR |
DCR |
Balance |
Pin Short |
Diode P/N |
||
|
LCR测试参数 |
|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk |
||||||||||||
|
基本测量准确度 |
LCRZ |
0.05% |
|||||||||||
|
DCR、圈数比 |
0.1% |
||||||||||||
|
信号源输出阻抗 |
10Ω、30Ω、50Ω、100Ω |
||||||||||||
|
测试速度 (ms/次) |
13ms,90ms，370ms |
||||||||||||
|
AC信号电平 |
5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms |
||||||||||||
|
DC偏置电压源 |
------ |
0V— ±10V；0mA— ±100mA |
|||||||||||
|
DC偏置电流源 |
0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902） |
||||||||||||
|
DC恒定电流源 |
0mA— ±120mA用于二极管正向特性测试 |
||||||||||||
|
二极管测试 |
正向测试电压 |
0—9.9999V |
|||||||||||
|
反向测试电流 |
0—99.999mA |
||||||||||||
|
比较器 |
10档分选,PASS/FAIL指示,档计数功能 |
||||||||||||
|
存储 |
内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像 |
||||||||||||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 两端测试线 | TH26004B | ||||
| 脚踏启动开关 | TH2829AX-001 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011AS | ||||
