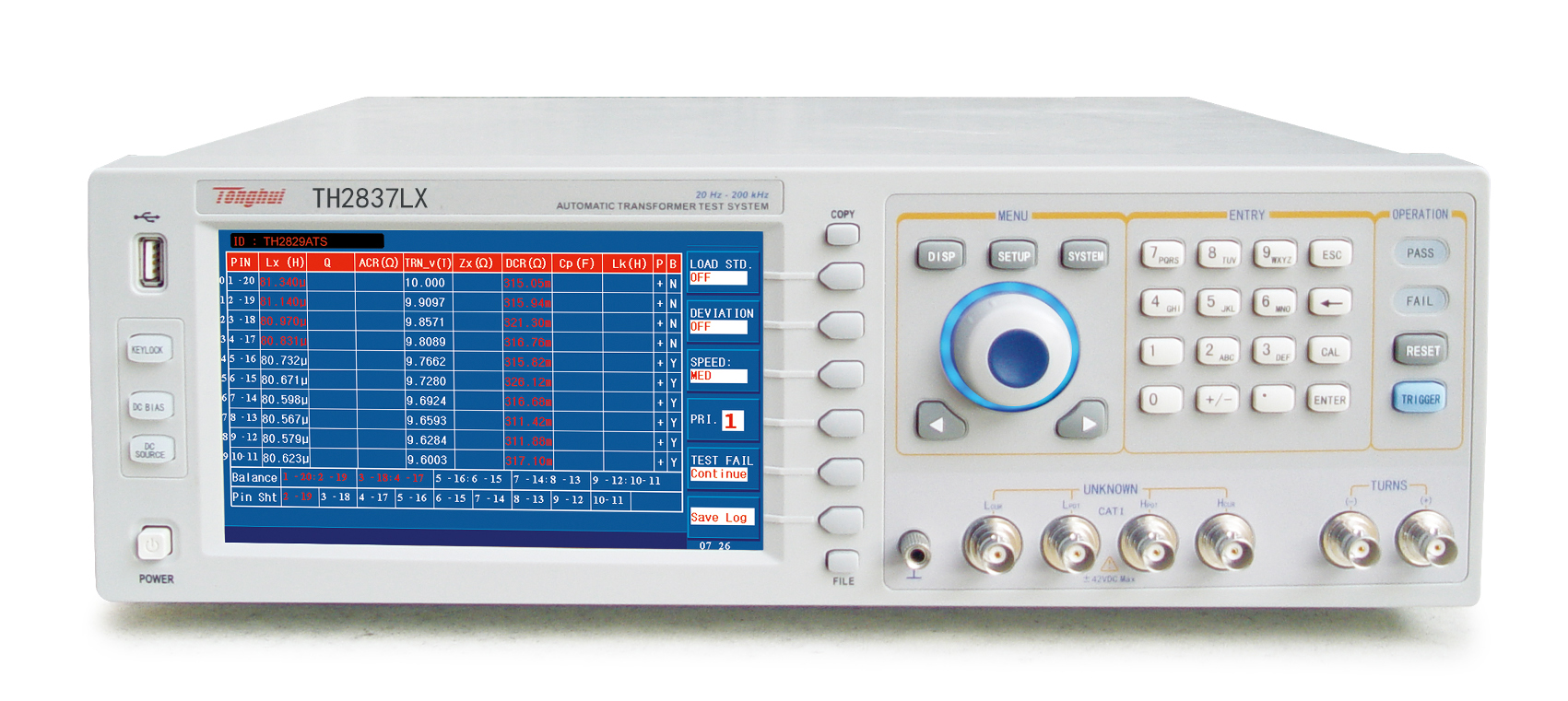

同惠TH2837LX 自动变压器测试系统产品详细规格
7英寸16: 9 TFT LCD显示器，分辨率800RGBX 480
简洁、淡雅的外观设计，灵活、便捷的面板操作
测试频率500kHz，分辨率0. 5mHz
宽阔的信号幅,度范围5mV 10Vrms，分辨率100 μV
快测试速度达75次/秒
更宽的阻抗测量范围与更好的小信号测试稳定性
可选配1A偏流源(仅TH2837HX)
改进的高圈数比和弱耦合变压器测试能力
改进的DCR测试能力，提高低电阻绕组的DCR测试能力
单屏可容纳全部扫描测试结果，无需翻页
LCR测试可选择一组或两组主、 副参数显示(仅TH2837HE)
兼容TH1901、TH1805 20Pin变压器扫描治具
灵活的时间标记系统，文件设定、校准偏差与扣除时
间均可记忆
对选定的扫描参数进行多档分选
扫描治具继电器自检功能，保证扫描治具的可靠工作
灵活的偏差扣除方式
多种不良处理方式选择
提供单参数测试循环，对独立绕组进行测试判断
管理员与操作员两级密码，提高测试安全和可靠性
机内200组设定文件保存,海量盘设定文件保存能力
以csv, GIF格 式保存测试数据或图像于USB存储器
机内软件提供Cpk, Cp, Ck等统计分析能力
参数设定文件向下兼容TH2818X/TH2819X
提供PC级仪器测试设定文件编程能力(选件)
USB HOST和RS282C两种仪器操作软件在线升级模式
多种接口方式支持上位机通讯
支持通过LAN接口实现多台仪器组网
全新定义的TH2837X系列自动变压器测试系统
满足高效、测试要求，功能配备齐全是众多开关变压器、网络变压器制造厂家对测试仪器的强烈渴望与需求。同惠凭籍其多年来的阻抗测试技术与深受国内外广大客户信赖的TH2818X/TH2819X自动变压器测试系统积累的丰富经验，经过详细、周密的市场分析与调查，为广大客户隆重推出完整体现速度、精度与效率相结合的全新定义的 TH2837X系列自动变压器测试系统。在当今效率决定发展的年代，TH2837X必将给您带来前未有的全新体验，充分为您创造价值。
准确测试 更高的测试频率、更宽的测试电压范围
■ TH2837X按测试频率提供二种型号选择，分别为TH2837LX:20Hz-200kHz, TH2837HX: 20Hz-500kHz,均可达到0.5mHz的小分辨率，提供0.05%/0.1%的测量准确度，为您现在和未来的产品提供充分的测试保障。 TH2837X还为您配备了5mV-10Vrms/5mV-2Vrms、分辨率100uV的测试信号源，使您对有器件的测试得心应手，无需再为测试电压的不足而担忧，使宽阔的测试电压和精细的分辨率达到的统一。
高效测试 的高速测试使测试效率全面提升
■ 当今制造业，高效测试是控制和降低成本的强有力的手段，生产效率的提高将显著而持续地为企业创造价值。TH2837X将的测试技术、控制技术、显示技术、处理器技术等融于一体，可达到的75次/ 秒的测试速度，整机扫描测试速度比TH2819X提高了近40%。更高效率的提升空间可使您效益倍增，TH2837X提供了前面板PASS/FAIL LED指示，当仅需了解合格与否的信息而关闭LCD时，测试速度甚至可提高近50%。
更多信息
扫描测试结果整屏显示，LCR可四种参数同时显示
■ 电子变压器是一种多脚位多参数的特殊电子器件，其测试需对多种参数进行扫描。以往变压器测试系统由于显示器的限制，测试结果需要多次翻页方能全面观察。TH2837X采用7英寸800x480彩色TFT LCD显示器，将有单次扫描测试结果融汇于一页之中，极大方便了操作者对测试结果的观察和判断。当选择LCR测试功能时，不仅可以以传统的主、副参数显示，还能以两组主、副参数同时显示的方式，将更多的结果信息呈现出来，无须频繁转换测试参数菜单。
方便的信息保存
扫描测试结果与显示画面直接U盘保存
■ TH2837X前面板USB HOST接口能让您快速而方便地使用外部USB存储器或在仪器内部FLASH上保存状态文件、变压器扫描测量结果、LCR测试数据和
LCD显示图像。
操作者可将上述数据以CSV、XLS、 GIF等格式进行保存，方便您打印、汇总、存储与分析。
性能跃升
增强的圈数比和稳定的低DCR测量能力
■ 圈数比测试是电子变压器参数测试的一个极为重要的内容。较大的圈数比范围和较弱的电磁耦合是圈数比准确测试的主要障碍。TH2837X通过高达10Vrms的测试信号、的变压器初次级信号取样和信号合成方法、改进的圈数比计算方法等一系列重要的改进提高，完善
了变压器圈数比准确与可靠的测试，并加快了圈数比的测试速度。
TH2837X改善和提高了低DCR的测量能力，即使DCR较低时也能获得准确而稳定的测量，这保证了低圈数粗线径线圈DCR的可靠测量。
贴近顾客需求
新增条形码读入功能
■ TH2837X可以通过USB HOST读入被测产品条形码。该功能可对以往的设置文件赋予条码；可根据扫入条码自动寻找对应测试设置文件；可用扫入条码创建对应的文件；手工输入条码也可找到相应文件；发送测试结果可附加条码信息。条码输入可较好地帮助客户提高产品
和文件管理能力。
创新的系统组网
通过LAN实现多台仪器组网连通和数据传递
■ TH2837HX可选配10/100 Base-T LAN接口，PC可通过域网连通有仪器的LAN接口，借助同惠提供的组网软件实现多台变压器自动测试系统的组网控制，组建网络化自动变压器测试系统。有仪器设置文件可在PC 编辑并发送至每台仪器，也可检查每台仪器的测试过程，通过网络将测试结果数据快速上传PC以进行存储、统计与分析。
快捷的文件系统
提供多种设置文件搜索模式
■ TH2837X仪器内部可存储多200组仪器设定文件，这也增加了寻找特定文件的难度。TH2837X提供了多种文件搜索方法。模糊搜索：输入关键词可寻找到与关键词相关的文件；搜索：准确的文件名输入查找；条码搜索：输入条形码或扫描条形码查找相应的设定文件。
无忧升级
与TH2818X/TH2819X文件系统、测试治具保持兼容
■ 同惠具有多年自动变压器测试仪器生产销售的历史，TH2818X/TH2819X自动变压器测试系统获得了广大客户的信赖与支持。TH2837X全面兼容TH2818X/ TH2819X有测试治具、测试治具头、控制接口、测试设定文件，您无需为新老产品的不兼容而担忧。TH2837X 直接使用TH1901A/B,TH1805A/B扫描测试治具。
助力工艺改进
机内软件提供多种统计分析能力
■ 降低成本、改进产品工艺、提高产品合格率是有变压器制造厂家提高利润和劳动生产率的主要方法。TH2837X配备了Cpk，Ck，Cp等统计分析功能。客户可对几种选定参数（不过5种）的测试结果进行分析，以快速获取产品改进的分析数据，用于统计分析的样本多为9999个。
快速的治具自检
提供扫描治具自检功能，确保扫描治具可靠工作
■ 变压器扫描治具主要由上百个继电器组成的阵列来扫描切换不同的测试脚位和测试信号。由于继电器长期频繁使用，会直接影响继电器触点性能，对扫描测试结果造成影响。TH2837X提供了扫描治具继电器性能的自检功能，运行该功能可以查找故障继电器，以进行及时修复，保证扫描治具始终处于良好的工作状态。
|
型号 |
TH2837LX |
TH2837HX |
||
|
产品功能配置 |
20Pin变压器扫描测试单组变压器测试 |
20Pin变压器扫描测试单组变压器测试 LCR数字电桥(选件) 提供过10小时的LCR数字电桥功能体验，体验版在工作过10小时后将自动关闭。客户确需安装可联系本公司业务人员或代理商另行购买，购买时请提供详细的仪器序列号。 |
||
|
基本测量准确度 (详见技术说明 书) |
LCRZ |
0.1% |
0.05% |
|
|
|
DCR, 圈数比 |
0.1% |
||
|
|
校准条件 |
预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms 清“0”：OPEN、SHORT后； 测试电缆长度：0 m |
||
|
测试信号频率 |
范围 |
20Hz—200kHz |
20Hz—500kHz |
|
|
|
小分辨率 |
0.5mHz |
||
|
|
准确度 |
0.01% |
||
|
信号源输出阻抗 |
10Ω、30Ω、50Ω、100Ω可选， ±1% @1kHz |
|||
|
AC测试信号电平 |
正常 |
电平范围 |
5mV—2Vrms ; 50μA—20mArms |
5mV—10Vrms ; 50μA—100mArms |
|
|
|
小分辨率 |
100μV ; 1μA |
|
|
|
|
准确度 |
10%x设定电压+2mV |
|
|
|
恒定 |
电平范围 |
10mV—1Vrms ; 100μA—10mArms |
5mV—5Vrms ; 50μA—50mArms |
|
|
|
小分辨率 |
100μV ; 1μA |
|
|
|
|
准确度 |
10%x设定电压+2mV |
|
|
DC偏置电压源 (选件，TH2901) |
范围 |
------ |
0 — ±1A |
|
|
|
小分辨率 |
|
0.5mA |
|
|
|
准确度 |
|
1%x设定电压+2mV |
|
|
|
负载开路电压 |
|
≤9V |
|
|
变压器测试参数 |
电感, 电容, 阻抗, 交流电阻,品质因数, 漏感，直流电阻, 圈数比, 圈数, 相位,平衡，引脚短路 L, C,Z,ACR,Q,Lk,DCR,Turn Ratio, Turns, Phase, Balance, Pin Short |
|||
|
LCR数字电桥测试参数 |
------ |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk |
||
|
DCR显示范围 |
0.00001 Ω－999.999 MΩ |
|||
|
圈数比显示范围 |
1:0.001-1000:1 |
|||
|
LCR参数显示范围 |
|Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999 — 179.999 θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% |
|||
|
测量速度(≥10 kHz) |
快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） |
|||
|
等效电路 |
串联, 并联 |
|||
|
量程方式 |
自动, 保持 |
|||
|
触发方式 |
内部, 手动, 外部, 总线 |
|||
|
平均次数 |
|
1－255 |
||
|
清零功能 |
|
开路, 短路, 负载 |
||
|
数学运算 |
|
直读, ΔABS, Δ% |
||
|
延时时间设定 |
|
0 - 60.000s, 1ms步进 |
||
|
比较器功能 |
|
10档分选，BIN1～BIN9、NG、AUX |
||
|
|
|
档计数功能 |
||
|
|
|
PASS、FAIL前面板或扫描治具LED显示) |
||
|
存储器 |
|
200组LCRZ仪器设定文件 200组变压器扫描设定文件 10组GIF图像文件 |
||
|

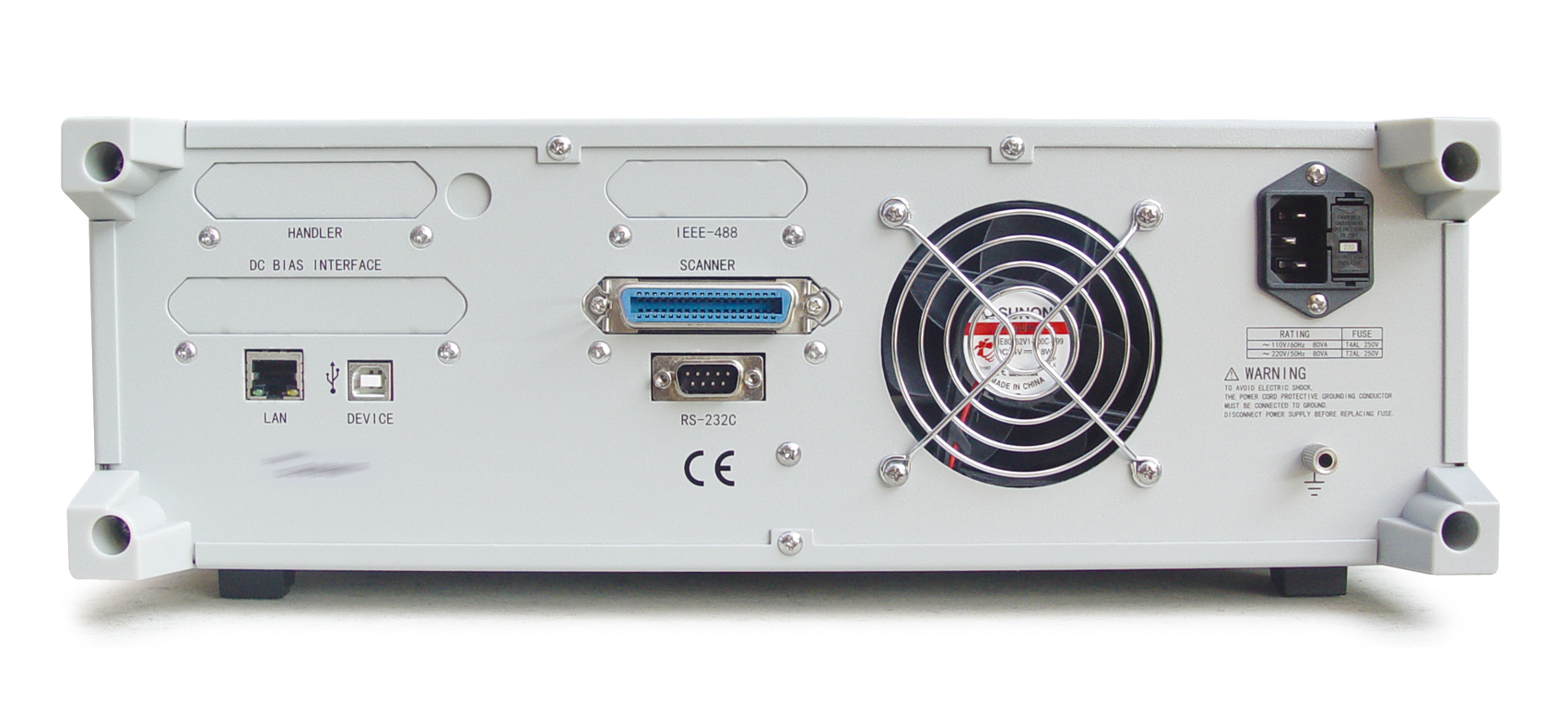

接口 |
控制接口 |
------ |
HANDLER（选件） |
|
|
SCANNER（支持TH1901A-1变压器扫描夹具） |
||||
|
并行通讯接口 |
------ |
GPIB(选件) |
||
|
串行通讯接口 |
USB DEVICE、RS232C |
|||
|
网络通讯接口 |
LAN |
|||
|
存储器接口 |
USB HOST（U盘存储） |
|||
|
条形码扫描 |
√ |
|||
|
通用技术参数 |
|
|||
|
工作环境 |
温度 |
0°C − 40°C |
||
|
|
湿度 |
≤90%RH |
||
|
电源要求 |
电压 |
198V-242V AC |
||
|
|
频率 |
47.5Hz-52.5Hz |
||
|
功耗 |
|
80VA |
||
|
体积(W×H×D) |
|
430mm×185mm×473mm |
||
|
重量 |
|
约13 kg |
||
TH1901A-1扫描测试治具技术参数
|
扫描测试输出脚位数 |
20 Pin |
|
扫描测试软引脚输出 |
用于变压器软输出引脚测试, 共4个。分别为Pin1, Pin20; Pin10, Pin11 |
|
扫描输出脚位分布电容 |
2.0pF-6.0pF |
|
变压器锁紧方式 |
气动 |
|
面板测试控制 |
START, RESET按键， PASS/FAIL LED指示 |
|
Handler接口（从扫描夹具输出）输入/输出信号 |
电源：+5V，GND 输入：START, RESET 通、断信号 输出：PASS, FAIL TTL电平 |
|
电磁阀工作电源输出 |
+24V |
|
外接启动输入 |
脚踏启动开关 |
|
TH26016扫描控制接口 |
30Pin 扫描控制连接电缆 |
|
工作温度, 湿度 |
0°C－40°C, ≤90%RH |
|
体积(W×H×D) |
270mm×186mm×73mm |
|
重量 |
约4kg |
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 变压器测试控制电缆（36芯）（2H/57S-3036*2/L 1800） | TH26016 | ||||
| 短路片 | TH26010 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011A | ||||
| 手动变压器扫描测试夹具 | TH1901B | ||||
| 两端测试线 | TH26004B | ||||
