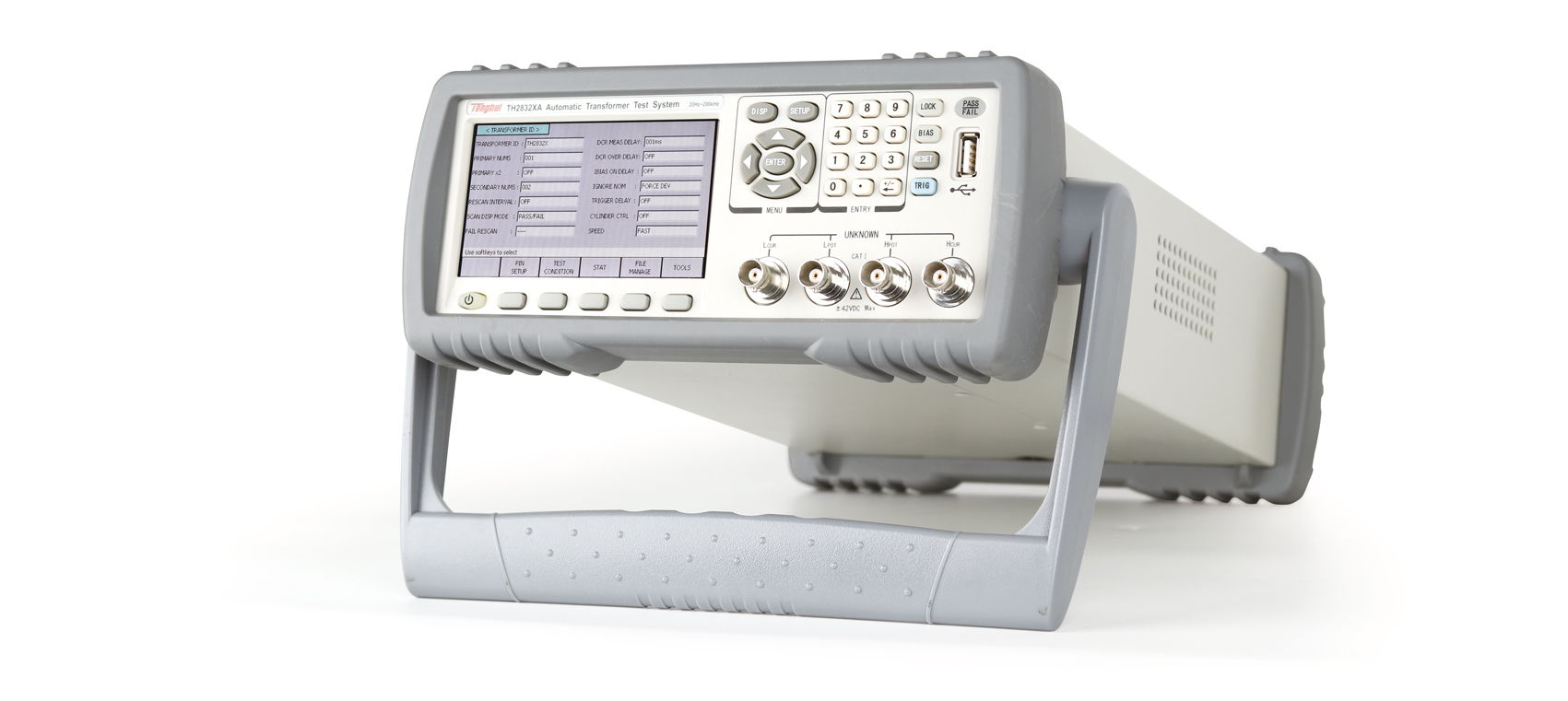

同惠TH2832XB 自动变压器测试系统产品详细规格
■200kHz 频率，不含独立LCR功能
内置0-50mA/0-5V偏置电源
■分立无源元件 (L, R, C)多路扫描测试
■
继电器驱动线包、触点接触电阻多路扫描测试
多路直流电阻DCR扫描测试
阻抗网络多个无源器件综合测试分析
■
TH2832XA: LCR +变压器测试系统
TH2832XB:变压器测试系统
TH2832XC:变压器测试系统
4.3英寸TFT LCD显示器，分辨率272X 480
■界 面设计
■
开关变，压器扫描测试，综合特性分析
网络变压器扫描测试，综合特性分析
■交替的DCR测试信号
■提供单 参数测试循环,对独立绕组进行测试判断
适配TH1831 24Pin变压器扫描治具
■扫描治 具继电器动作次数查看,以便客户对继电器使用状况
的掌握.
扫描治具继电器自检功能，保证扫描治具的可靠工作
■灵活的偏差扣除方式
■
参数设定文件兼容TH2829X- -24
以csv, GIF格式保存测试数据或图像于USB存储器
■仪器内部能保存 100组设定文件保存,海量u盘设定文件保存
支持U盘软件在线升级模式
■提供PC级仪 器测试设定文件编程功能(选件)
■
RS- 232, USB DEVICE等接口支持上位机通讯
■ 全新窗体式的界面设计和操作风格，在4.3英寸的TFT上呈现。该变压器测试系统提供20Hz-200kHz的测试频率，满足了客户对开关变压器、网络变压器等的测量需求。变压器扫描测试涵盖了变压器的各种低压参数，还提供了扫描治具的继电器使用次数的记录和查看，以便客户全面掌握继电器的使用状况，及时更换。
|
产品型号 |
TH2832XB 变压器测试系统 |
||
|
变压器测试参数 |
圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路。 |
||
|
基本准确度 |
LCRZ |
0.1% |
|
|
DCR,圈数比 |
0.5% |
||
|
测试信号频率点 |
20Hz-200kHz 共15025 |
||
|
信号源输出阻抗 |
30Ω、100Ω可选 |
||
|
AC测试信号电平 |
正常 |
10mV—2Vrms |
小分辨率：10mV,准确度：10%x设定电压+2mV |
|
100μA—20mArms |
小分辨率：0.1mA |
||
|
恒定电平 |
20mV—1Vrms |
小分辨率：10mV,准确度：10%x设定电压+2mV |
|
|
200μA—10mArms |
小分辨率：0.1mA |
||
|
DC偏置电压源 |
0V—± 5V |
小分辨率：0.5mV,准确度：1%x设定电压+5mV |
|
|
0mA—±50mA |
小分辨率：0.5μA |
||
|
DCR显示范围 |
0.00001Ω－999.999MΩ |
||
|
圈数比显示范围 |
1:0.01－100:1 |
||
|
测量时间(≥10 kHz) |
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） |
||
|
等效电路 |
串联,并联 |
||
|
量程方式 |
自动,保持 |
||
|
触发方式 |
内部,手动,外部,总线 |
||
|
平均次数 |
1－255 |
||
|
清零功能 |
开路,短路,负载 |
||
|
数学运算 |
直读,ΔABS,Δ% |
||
|
触发延时时间设定 |
0－60.000s,1ms步进 |
||
|
步进延时时间设定 |
0－60.000s,1ms步进 |
||
|
比较器功能 |
10档分选，BIN1～BIN9、NG、AUX |
||
|
档计数功能 |
|||
|
PASS、FAIL前面板或扫描夹具LED显示 |
|||
|
存储器 |
100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 |
||
|
接口 |
控制接口 |
HANDLER或SCANNER |
|
|
通讯接口 |
USB HOST、RS232C、RS485(选件)、GPIB(选件) |
||
|
存储器接口 |
USBDEVICE |
||
|
TH1831扫描测试治具技术参数 |
|||
|
扫描测试输出脚位 |
24Pin |
||
|
24 Pin扫描输出端分布电容 |
20pF |
||
|
变压器锁紧方式（选件） |
气动(TH1831-02)支持0.7MPa |
||
|
手动(TH1831-01) |
|||
|
面板测试控制 |
START，RESET按键，PASS/FAIL LED指示 |
||
|
Handler接口（从扫描夹具输出）输入/输出信号 |
电源：+5V，GND 输入：START，RESET 输出：PASS，FAIL 通、断信号TTL电平 |
||
|
外部启动输入 |
脚踏启动开关 |
||
|
工作温度，湿度 |
0°C-40°C，≤90%RH |
||
|
电磁阀工作电源输出 |
+24V |
||
|
体积 |
228mm×203mm×53mm |
||
|
重量 |
2.9kg |
||
