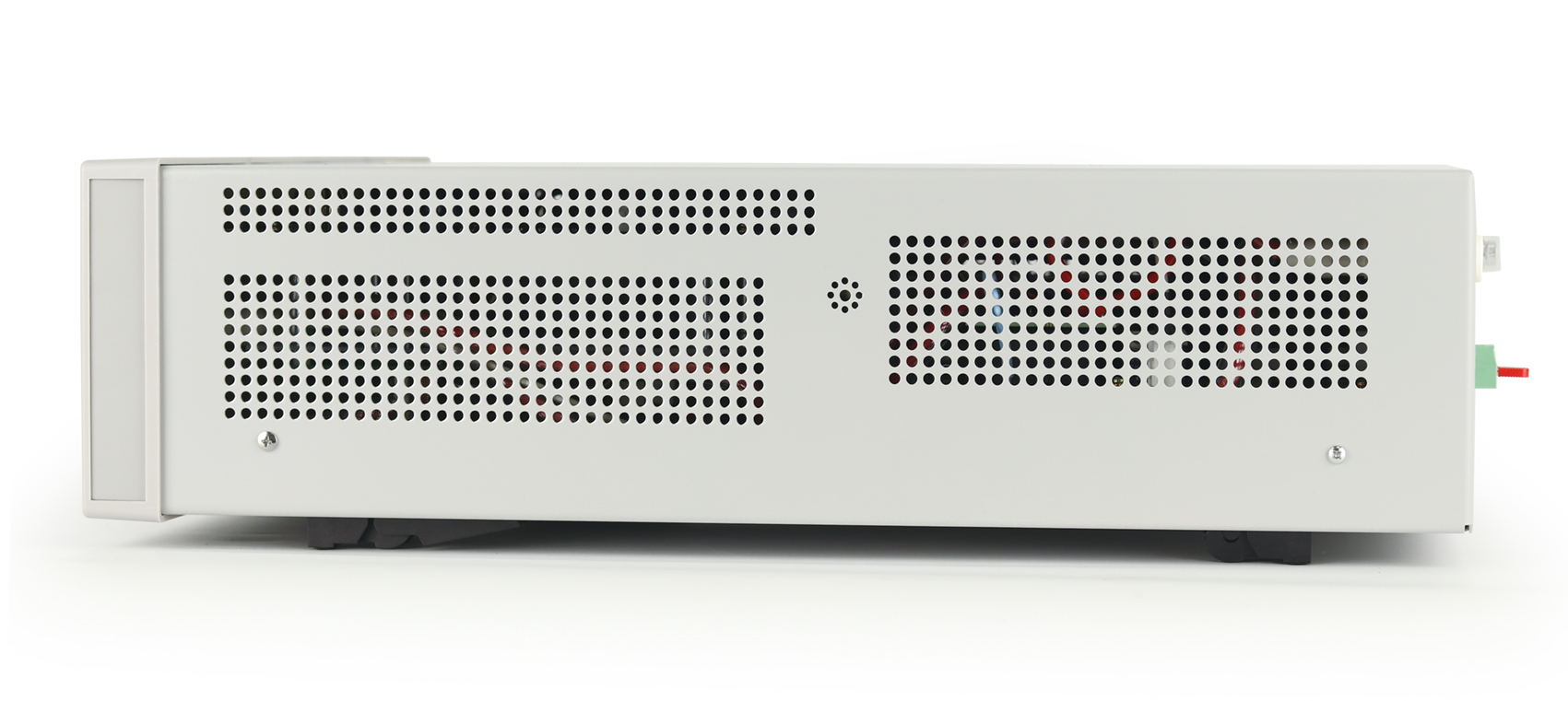

图片仅供参考,产品以实物为准
同惠TH9110 程控交直流耐压绝缘测试仪产品详细规格
大功率: AC 5kV/100mA/500VA输出
高分辨率: 7寸800X480点，TFT-LCD显示
全新操作界面，中英文菜单
电弧ARC侦测功能
0SC检查功能
崩溃电压测试功能
■
-键截屏功能
■

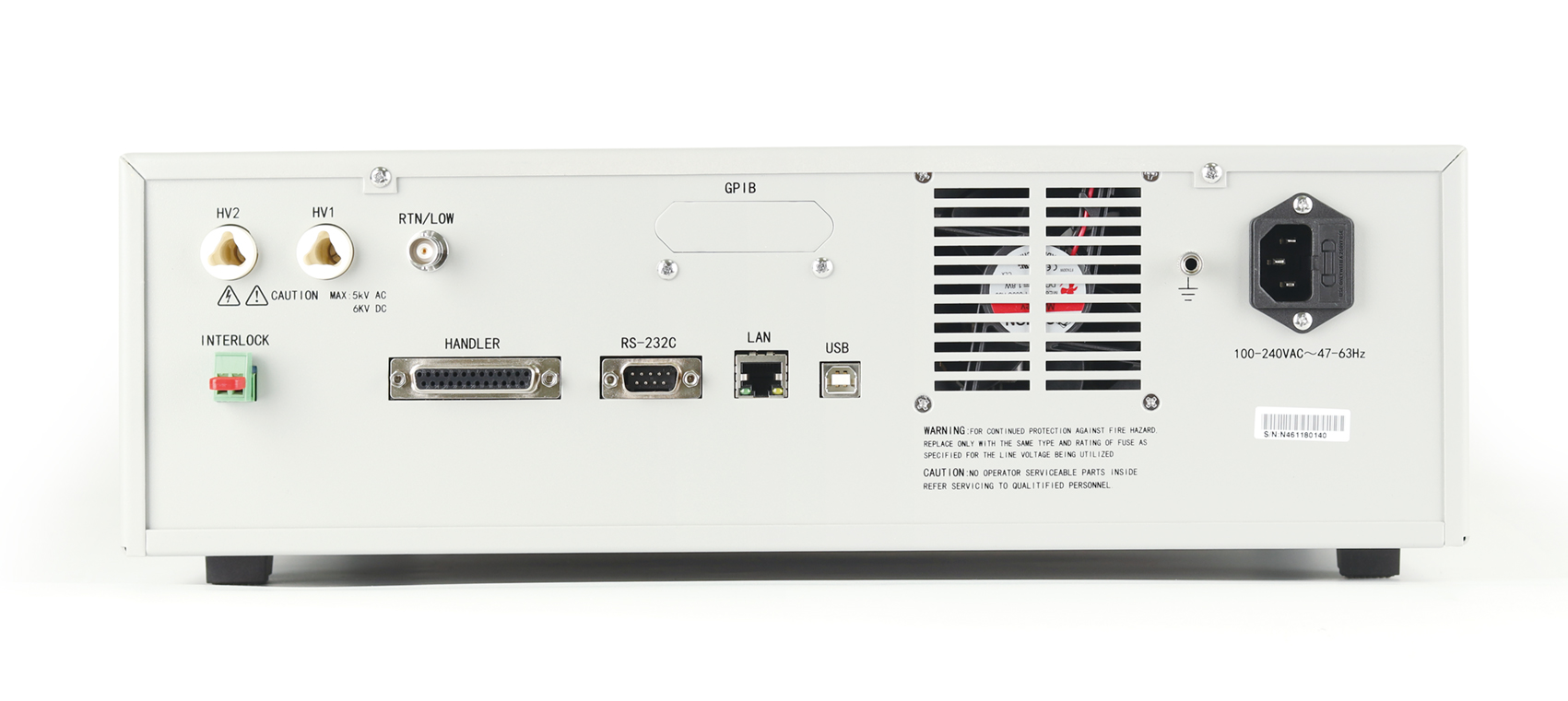

后面板输出功能，方便生产线自动化测试
存储: 100个文件，每个文件多50步
高安全性:
高压浮动输出设计，符合欧盟标准EN50191安全要求(仅TH9110)
触电保护功能
TH9110/TH9110A交直流耐压/绝缘电阻测试仪是同惠多年电气安规测试仪器设计的经验，设计的具有500VA大功率，输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备安全标准。
TH9110/TH9110A系列除了基本的交流、直流、绝缘电阻测试外，增加了崩溃电压测试功能 ，可分析产品的击穿点电压，满足特定客户对产品高压可靠性检测的要求; 同时具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，输出时同步进行接触检查，避免漏检，提升测试可靠度与效率。
TH9110/TH9110A使用7寸LCD彩色显示屏，并将测试结果用大字符显示，更加清晰直观，方便操作与判断。同时浮地输出设计、触电保护功能等，更加确保了客户即使在不小心接触到高压测试端的时候也不会被电击伤害，保护操作人员的安全，操作时无后顾之忧。
功能特点
A.耐压绝缘测试和电弧侦测(ARC)
耐压不良是指在耐压测试中，不得有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类绝缘材料测试的标准配备.但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,如今在耐压测试中越来越得到重视,那就是放电,放电与绝缘能力之间具有极高的相关性，以放电侦测不仅是重要的相关问题，更是控制产品质量的主要关键。
电弧放电 :
以下两种情况会出现电弧放电现象
1. 当材料承受较高电压，电场强度相对较大，电场强度大于气体的电离能时，会让材料表面气体发生瞬时电离现象，此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，使得电压耐受程度下降，终发生绝缘失效。
2. 被测件检测点间距过小时,在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是拉弧现象。
由于拉弧现象产生高频的瞬时放电，如图1，是在测试过程中产生了一个高频电流信号，此高频信号大于正常测试信号，因此会造成误判，因此，电弧侦测（ARC）功能是用高频电量量测的方式侦测，一方面可以判断出材料绝缘新能是否有不良，另一方面又可以防止误判。
B. 接触检查功能OSC
在耐压测试过程中由于被测件接触点氧化、测试线损坏等，会发生开路现象，会导致不良品误判为良品 ; 同时被测件损坏或者被测端间距太小导致测试线短路现象，仪器可提早得知并筛选，减少对治具设备的伤害，节省测试成本。
因此可利用电容量变化之上下限值判断，减少产线接触不良的问题发生。
C. 绝缘崩溃检测
常规测试耐压，如图2示，只是设定了上升时间和测试电压值，如果在测试时间内，被测件出现击穿现象，则判断耐压不良，直接切断测试电压。因此，常规耐压检测仅能判断在指点电压下耐压是否合格。
但是有些被动组件或者材料，需要检测其高压耐受程度，并得出准确的奔溃电压值，那么常规的耐压检测方法就无能为力了。因此TH9110/A增加了一个崩溃电压检测功能，如图3示：
由图可见，崩溃电压测试功能是根据设定爬升的起始电压、结束电压、电压步进及时间间隔，逐渐对被测件进行测量，当被测件出现耐压绝缘不良的现象后，自动保存此时的电压值即为崩溃电压；如果电压值爬升到截止电压，被测件仍未出现崩溃现象，则可以重新设置截止电压等，进行进一步分析，直至得到正确的奔溃电压值。因此，奔溃电压测试模式，可以对被测件进行分析，研究人员由此可针对组件绝缘较弱的部份进行改善。
D. 强安全设计 – 浮地输出功能 / 触电保护功能
安规测试的目的是为了保护产品用户的安全，而当操作人员在操作仪器时，也需要仪器的保护设计。TH9110/A设计了二种保护安全设计供选择，分别为浮地输出和触电保护功能。
浮地输出功能：
如图4，当人体不小心接触到测试高压端时，高压电路的低端（RETURN）并未接地，而是和地线隔离，相当于接入了一个高绝缘的电阻，因此通过人体的电流不会大于3.5mA，从而保证了测试人员的安全。
本设计符合EN50191 设备安全标准。
触电保护功能：
如图5，当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3= i2-i1, 当 i3过高时，即判定为触电，会立即切断输出，保障用户的安全。
■ 变压器
电源变压器需要检验主绝缘是否合格，就是一次线圈、二次线圈之间，它们与铁心、外壳之间的绝缘状况。如果不合格，不但会危及变压器本身及相连的其他电气装置损坏，还会对用电的设备和人员造成危险。变压器的耐压测试包括一次侧与二次极之耐压、一次侧与接地之耐压、二次侧与接地之耐压、一次侧、二次侧各线圈之层间短路测试、一次侧、二次侧及接地之漏电流测试，若变压器具有数个一次侧或二次侧线圈时，测试过程将十分复杂，因此研发人员在产品的设计初期，就要注意到变压器是否符合该产品安规标准之变压器相关规定，以及在生产时测试效率与成本的考虑。
■ 发电机/马达等绕线器件:
需求较高功率及漏电流产品耐压测试与分析，如各类型电机定子、转子等寄生电容较高的产品。
■ 电子元器件:
包含电容、线圈、铁心、扼流圈、 滤波器等
■ 电气产品
家用电器、信息产品、影音设备等
■ 非电气产品
线材、不织布、绝缘材料等耐压及绝缘阻抗测试
■ 新能源汽车
■ 自动化测试系统
|
型号 |
TH9110 |
TH9110A |
|||
|
耐压测试 |
|||||
|
输出电压 |
AC |
电压范围 |
0.05 ~ 5.0kV |
||
|
电压波形 |
50/60Hz ±0.1% 正弦波 |
||||
|
输出功率 |
500VA（5.0kV 100mA） |
||||
|
DC |
电压范围 |
0.05 ~ 6.0kV |
|||
|
输出功率 |
150VA（6.0kV 25mA） |
||||
|
负载变动率 |
±（1%设定值 + 0.2%满刻度） （额定功率） |
||||
|
电压精度 |
1% 设定值 + 0.1% 满刻度 |
||||
|
电压分辨率 |
2V |
||||
|
电流测试范围 |
AC |
电流范围 |
0.001mA-120mA（电压≤4kV）0.001mA-100mA（电压>4kV） |
||
|
电流分辨率 |
0.001mA |
||||
|
电流精度 |
±（1%读值 + 0.5%满刻度） |
||||
|
DC |
电流范围 |
0.0001mA-25mA（电压≥1.5kV） 0.0001mA-20mA（电压＜1.5kV） |
|||
|
电流分辨率 |
0.1uA |
||||
|
电流精度 |
±（1%读值 + 0.5%满刻度） |
||||
|
短路电流 |
200mA (仅交流测试) |
||||
|
快速放电功能 |
测试结束后自动放电（DCW） |
||||
|
绝缘电阻测试 |
|||||
|
输出电压 |
DC : 0.05 ~ 5.0kV |
||||
|
电压分辨率 |
2V |
||||
|
电压精度 |
1% of 设定值 + 0.1% 满刻度 |
||||
|
电阻测试范围 |
1MΩ-50.0GΩ |
||||
|
电阻分辨率 |
0.1MΩ |
||||
|
电阻测试精度 |
电压>1000V |
1MΩ ~ 1GΩ : ± (3% + 0.1% 满量程) 1GΩ ~ 10GΩ : ± (7% + 2%满量程) 10GΩ ~ 50GΩ : ± (10% + 1%满量程 |
|||
|
电压≧500V ,≦1kV |
0.1MΩ ~ 1GΩ : ± (3% + 0.1% 满量程) 1GΩ ~ 10GΩ : ± (7% + 2%满量程) 10GΩ ~ 50GΩ : ± (10% + 1%满量程) |
||||
|
电压<500V |
0.1MΩ ~ 1GΩ : ± (3% + (0.2*500/Vs)%量程) |
||||
|
快速放电功能 |
测试结束后自动放电 |
||||
|
电弧侦测 |
|||||
|
程序设定 |
AC |
1mA - 20mA |
|||
|
DC |
1mA - 10mA |
||||
|
OSC开短路侦测 |
|||||
|
采样标准电容范围 |
0.001～40nF |
||||
|
开路判断范围 |
10%～ |
||||
|
短路判断范围 |
～500% |
||||
|
时间设定 |
|||||
|
测试时间 |
0.3～999s，0 表示持续测试 |
||||
|
上升时间 |
0.1～999s，0 表示关闭 |
||||
|
下降时间 |
0.1～999s，0 表示关闭 |
||||
|
等待时间 |
0.1～999s，0 表示关闭 （仅直流耐压） |
||||
|
安全防护功能 |
|||||
|
高压浮动输出 |
测试模式 |
ACW、DCW、IR |
---------- |
||
|
漏电流 |
＜3.5mA ac/dc |
||||
|
触电保护 |
0.5mA ±0.25mA 可选择:打开或关闭 |
||||
|
启动保护 Interlock |
引脚接低，才允许高压输出 |
||||
|
面板操作保护 |
键锁、密码 |
||||
|
报警指示 |
合格: 短音,绿灯; 不良品 : 长音,红灯 |
||||
|
存储与接口 |
|||||
|
内部存储器 |
可存储 100 个文件，每个文件可编辑 50 个步骤 |
||||
|
标配接口 |
RS232、USB DEVICE、USB HOST、LAN、HANDLER |
||||
|
选配接口 |
GPIB |
||||
|
环境温度与湿度 |
|||||
|
参数比对温度 |
18℃～28℃，湿度: 30%～70%RH |
||||
|
正常工作温度 |
0℃～45℃，湿度: 20%～90%RH |
||||
|
储藏环境温度 |
-10℃～55℃，湿度:< 80%RH |
||||
|
一般指标 |
|
||||
|
电源 |
100V～240VAC，47Hz～63Hz |
||||
|
功率 |
空载:< 100W 额定功率:1000W |
||||
|
尺寸 |
430mm（W）x 132mm（H）x 500mm（D） |
||||
|
重量 |
21Kg |
||||
