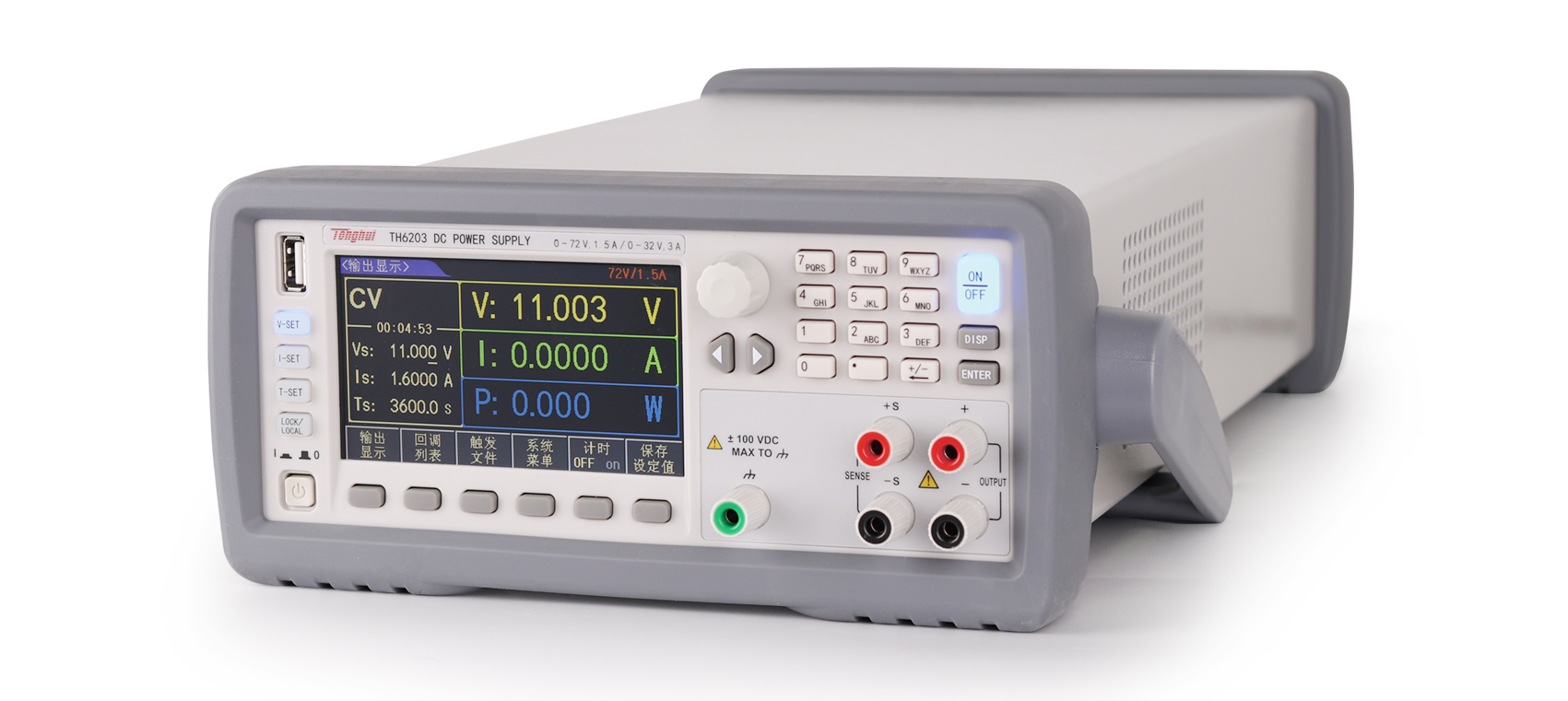

同惠TH6203 双范围可编程线性直流电源产品详细规格
TH6200系列双范围可编程直流电源涵盖了五个型号（80W-216W），每台电源都具有双电压、双电流输出范围的功能，实现一台单机可当作两台不同的单机使用。
TH6200系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的性能。全系列采用4.3寸TFT LED显示屏，有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6200系列还具有强大的可编辑能力。仪器可保存10个测试文件，每个测试文件可编辑100个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。
TH6200系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6200系列电源可以方便地集成在标准机柜里面。
功能特点
A. 双范围输出
TH6200系列电源具有两个电压、电流输出范围，客户可根据实际需求选择高电压输出或者高电流输出。
B. 便于自动化集成

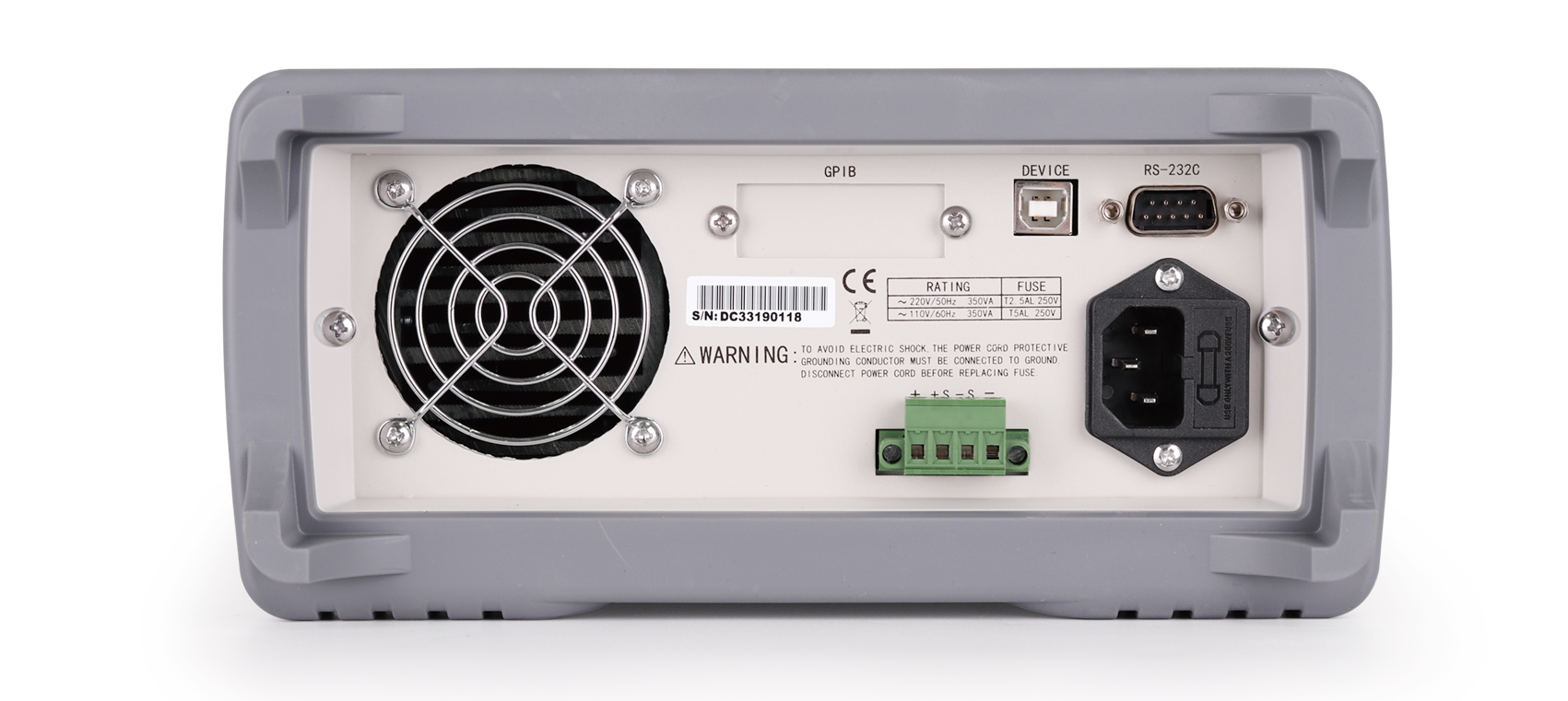

TH6200系列电源前后面板都可以输出，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。
D. 人性化设计
TH6200全系列配备4.3寸TFT LCD显示屏，有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮，使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不问题，输出切断开关可有效保护被测件和仪器本身。
E.强大的编辑能力
仪器回调列表中可储存100组状态数据，每组数据可设置电压值、电流值、过保电压和过保电流，需要时可在回调列表中直接调用（如图E-1）。仪器还设计了10个触发文件的快速调用功能（如图E-2），每个触发文件包含100个触发步骤(如图E-3)。每个触发步骤可编辑输出电压、输出电流、输出时间，每个测试文件可编辑循环输出的次数。当收到触发信号时，电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态（如图E-4）。
F. 数据记录功能
TH6200还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
|
型号 |
TH6201 |
TH6202 |
TH6203 |
TH6212 |
TH6213 |
|||||||
|
额定输出(0℃-40℃) |
通道/范围 |
范围1 |
范围2 |
范围1 |
范围2 |
范围1 |
范围2 |
范围1 |
范围2 |
范围1 |
范围2 |
|
|
电压 |
0-20V |
0-8V |
0-32V |
0-15V |
0-72V |
0-32V |
0-32V |
0-15V |
0-72V |
0-32V |
||
|
电流 |
0-5A |
0-10A |
0-3A |
0-6A |
0-1.5A |
0-3A |
0-6A |
0-12A |
0-3A |
0-6A |
||
|
功率 |
100W |
80W |
96W |
90W |
108W |
96W |
192W |
180W |
216W |
192W |
||
|
负载调整率±(% 输出＋偏置) |
电压 |
≤0.01% + 4mV |
≤0.01% + 3mV |
≤0.01% + 3mV |
≤0.01% + 6mV |
≤0.01% + 5mV |
||||||
|
电流 |
≤0.01% + 2mA |
≤0.01% + 5mA |
≤0.01% + 4mA |
|||||||||
|
电源调整率±(% 输出＋偏置) |
电压 |
≤0.01% + 4mV |
≤0.01% + 3mV |
≤0.01% + 3mV |
≤0.01% + 6mV |
≤0.01% + 5mV |
||||||
|
电流 |
≤0.01% + 2mA |
≤0.01% + 5mA |
≤0.01% + 4mA |
|||||||||
|
编程分辨率 |
电压 |
1mV |
||||||||||
|
电流 |
0.1mA |
|||||||||||
|
回读分辨率 |
电压 |
1mV |
||||||||||
|
电流 |
0.1mA |
|||||||||||
|
年精度(25℃± 5℃）±(% 读数＋偏置) |
编程 |
电压 |
≤0.04% + 8mV |
|||||||||
|
电流 |
≤0.1% + 5mA |
|||||||||||
|
回读 |
电压 |
≤0.04% + 8mV |
||||||||||
|
电流 |
≤0.1% + 5mA |
|||||||||||
|
纹波和噪声(20Hz-20MHz) |
差模电压 |
≤3mVp-p/1mVrms |
≤3.5mVp-p/1mVrms |
≤3mVp-p/1mVrms |
≤4mVp-p/1mVrms |
|||||||
|
差模电流 |
＜9mArms |
＜7mArms |
＜6mArms |
≤0mArms |
≤8mArms |
|||||||
|
共模电流 |
<1.5μArms |
|||||||||||
|
瞬态响应 |
＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到75mV内的时间) |
＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到120mV内的时间) |
＜50uS (在输出电流从满度变化到半满度，或从半满度变化到满度时，输出恢复到75mV内的时间) |
|||||||||
|
上升时间 (10% — 90%) |
＜90ms |
＜120ms |
＜180ms |
|||||||||
|
下降时间 (90% — 10%) |
＜150ms |
＜200ms |
＜250ms |
＜350ms |
|
|||||||
|
串并联设定值精度 |
电压 |
------ |
||||||||||
|
电流 |
------ |
|||||||||||
|
计时器 |
0.1～99999.9秒 |
|||||||||||
|
存储 |
10组触发输出,每组100个步骤；100组设定记忆 |
|||||||||||
