同惠TH6323 宽范围可编程线性直流电源产品详细规格
TH6300系列宽范围可编程直流电源涵盖了九个型号（200W-600W），其宽范围输出的设计特点使得它可以同时满足小电压大电流或者大电压小电流的输出要求，极大的为客户压缩了设备成本。此外，该系列电源还内置了一块数字电压表，方便用户测试外部电压。
TH6300系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的性能。全系列采用4.3寸TFT LED显示屏，有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6300系列还具有强大的可编辑能力。仪器可保存10个测试文件，每个测试文件可编辑100个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。
TH6300系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6300系列电源可以方便地集成在标准机柜里面。
功能特点
A. 宽范围输出
TH6300系列电源在额定功率范围内可以满足大电压小电流输出或者小电压大电流输出供电。如图示，当电源电压达到值时，电流范围将自动切换量程以适应额定功率限制；当电源电流达到值时，电压范围将自动切换量程以适应额定功率限制；在箭头指的弧线区域，后设定的参数范围（电压或电流）将受到额定功率限制。
B. 便于自动化集成

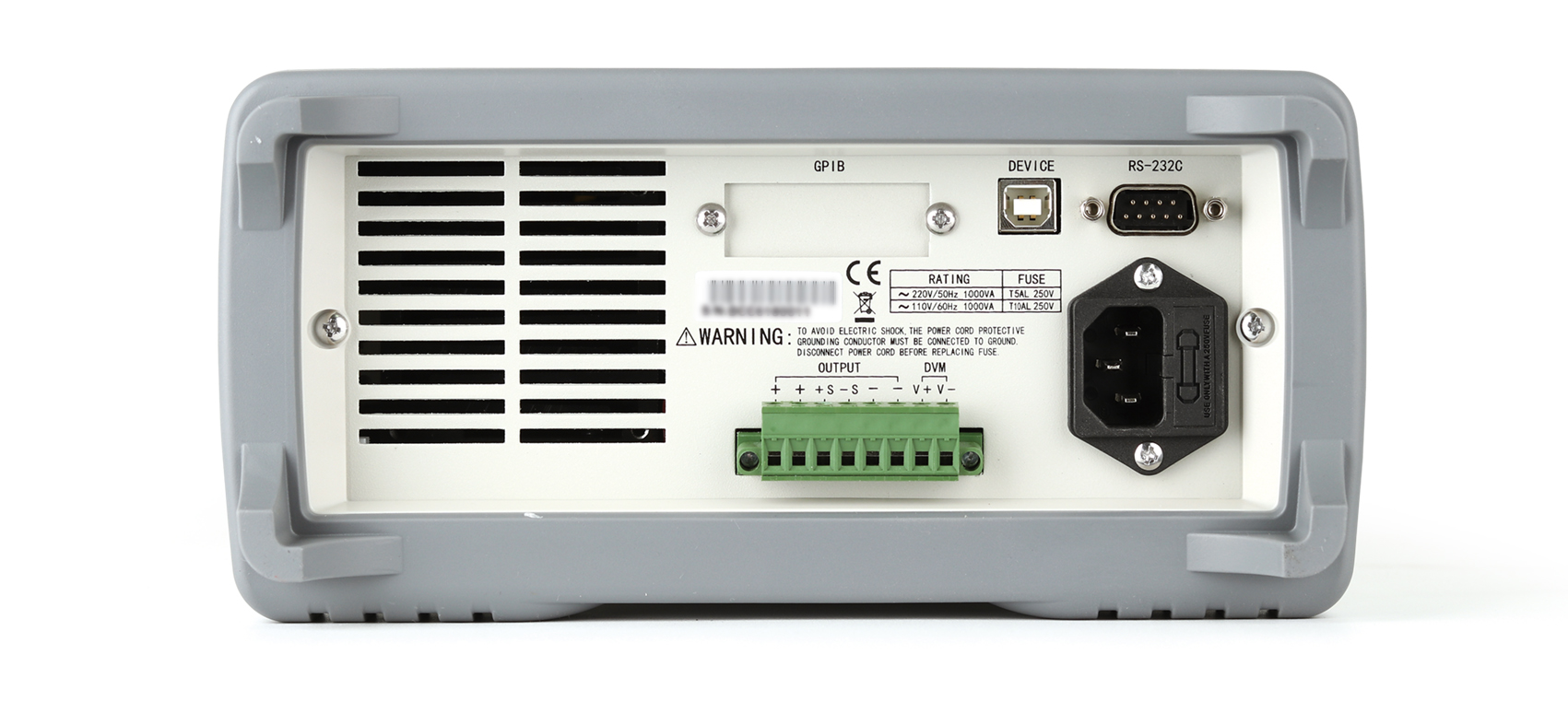

TH6300系列电源前后面板都配备有输出端、采样段以及数字电压表接线端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。
D. 人性化设计
H6300全系列配备4.3寸TFT LCD显示屏，有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮，使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不问题，输出切断开关可有效保护被测件和仪器本身。
E.强大的编辑能力
仪器回调列表中可储存100组状态数据，每组数据可设置电压值、电流值、过保电压和过保电流，需要时可在回调列表中直接调用（如图E-1）。仪器还设计了100个触发文件的快速调用功能（如图E-2），每个触发文件包含100个触发步骤(如图E-3)。每个触发步骤可编辑输出电压、输出电流、输出时间，每个测试文件可编辑循环输出的次数。当收到触发信号时，电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态（如图E-4）。
F. 数据记录功能
TH6300还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。
G. 电压测量功能
TH6300系列电源自带一块四位半的数字电压表，根据型号不同电压测试范围有差异，测试电压达120V。
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
|
参数 |
TH6301 |
TH6302 |
TH6303 |
TH6304 |
TH6312 |
TH6313 |
TH6314 |
TH6323 |
TH6324 |
||
|
额定输出 |
电压 |
20V |
30V |
60V |
120V |
30V |
60V |
120V |
60V |
120V |
|
|
电流 |
30A |
20A |
10A |
5A |
30A |
15A |
6A |
25A |
10A |
||
|
功率 |
200W |
200W |
200W |
200W |
360W |
360W |
360W |
600W |
600W |
||
|
负载调节率≤ |
电压 |
0.01%+20mV |
0.01%+25mV |
0.01%+10mV |
0.01%+20mV |
0.01%+20mV |
0.01%+30mV |
0.01%+8mV |
0.01%+30mV |
0.01%+25mV |
|
|
电流 |
0.01%+20mA |
0.01%+ 15mA |
0.05%+4mA |
0.05%+6mA |
0.01%+20mA |
0.05%+6mA |
0.01%+6mA |
0.1%+10mA |
0.5%+10mA |
||
|
电源调节率≤ |
电压 |
0.01%+20mV |
0.01%+ 20mV |
0.01%+10mV |
0.01%+20mV |
0.01%+20mV |
0.01%+30mV |
0.01%+8mV |
0.01%+30mV |
0.01%+25mV |
|
|
电流 |
0.01%+20mA |
0.01%+ 15mA |
0.05%+4mA |
0.05%+6mA |
0.01%+20mA |
0.05%+6mA |
0.01%+6mA |
0.1%+10mA |
0.5%+10mA |
||
|
设定值解析度 |
电压 |
1mV(＜100V), 10mV(＞100V) |
|||||||||
|
电流 |
0.1mA(＜10A), 1mA(＞10A) |
||||||||||
|
回读值解析度 |
电压 |
1mV(＜100V), 10mV(＞100V) |
|||||||||
|
电流 |
0.1mA(＜10A), 1mA(＞10A) |
||||||||||
|
设定精度12月（25°C±5°C)≤ |
电压 |
0.05%+10mV |
0.05%+10mV |
0.03%+5mV |
0.04%+30mV |
0.05%+10mV |
0.03%+5mV |
0.05%+15mV |
0.03%+5mV |
0.03%+20mV |
|
|
电流 |
0.1%+30mA |
0.1%+20mA |
0.1%+10mA |
0.1%+10mA |
0.1%+30mA |
0.1%+15mA |
0.1%+20mA |
0.1%+25mA |
0.1%+25mA |
||
|
回读精度12月（25°C±5°C)≤ |
电压 |
0.05%+10mV |
0.05%+10mV |
0.03%+5mV |
0.04%+30mV |
0.05%+10mV |
0.03%+5mV |
0.05%+15mV |
0.03%+5mV |
0.03%+20mV |
|
|
电流 |
0.1%+30mA |
0.1%+20mA |
0.1%+10mA |
0.1%+10mA |
0.1%+30mA |
0.1%+15mA |
0.1%+20mA |
0.1%+25mA |
0.1%+25mA |
||
|
纹波和噪声(20Hz20MHz）≤ |
差模电压 |
≤15mVpp |
≤15mVpp |
≤8mVp-p |
≤30mVp-p |
≤15mVpp |
≤15mVp-p |
≤20mVpp |
≤20mVp-p |
≤50mVp-p |
|
|
差模电流 |
≤10mArms |
≤10mArms |
≤6mArms |
≤6mArms |
≤12mArms |
≤8mArms |
≤12mArms |
≤15mArms |
≤15mArms |
||
|
上升时间≤ |
10%-90% |
≤100mS |
≤100mS |
≤150mS |
≤200mS |
≤100mS |
≤200mS |
≤150mS |
≤150mS |
≤150mS |
|
|
下降时间≤ |
90%-10% |
≤2S |
≤2S |
≤2S |
≤3.5S |
≤2S |
≤2S |
≤3.5S |
≤2S |
≤3.5S |
|
|
DVM |
显示精度 |
0.05%+10mV |
0.05%+10mV |
0.03%+5mV |
0.04%+30mV |
0.05%+10mV |
0.03%+5mV |
0.05%+15mV |
0.03%+5mV |
0.03%+20mV |
|
|
显示分辨率 |
1mV |
||||||||||
|
输入电压范围 |
20V |
30V |
60V |
120V |
30V |
60V |
120V |
60V |
120V |
||
|
存储 |
10组触发输出，每组100个步骤，100组设定记忆 |
||||||||||
|
注：当测试端输出电流大于10A时，不能使用带香蕉插头的测试线测试，请使用带Y型或O型冷接线端子的测试线进行测试；也可以选用机箱后面板测试端进行测试。 |
|||||||||||
