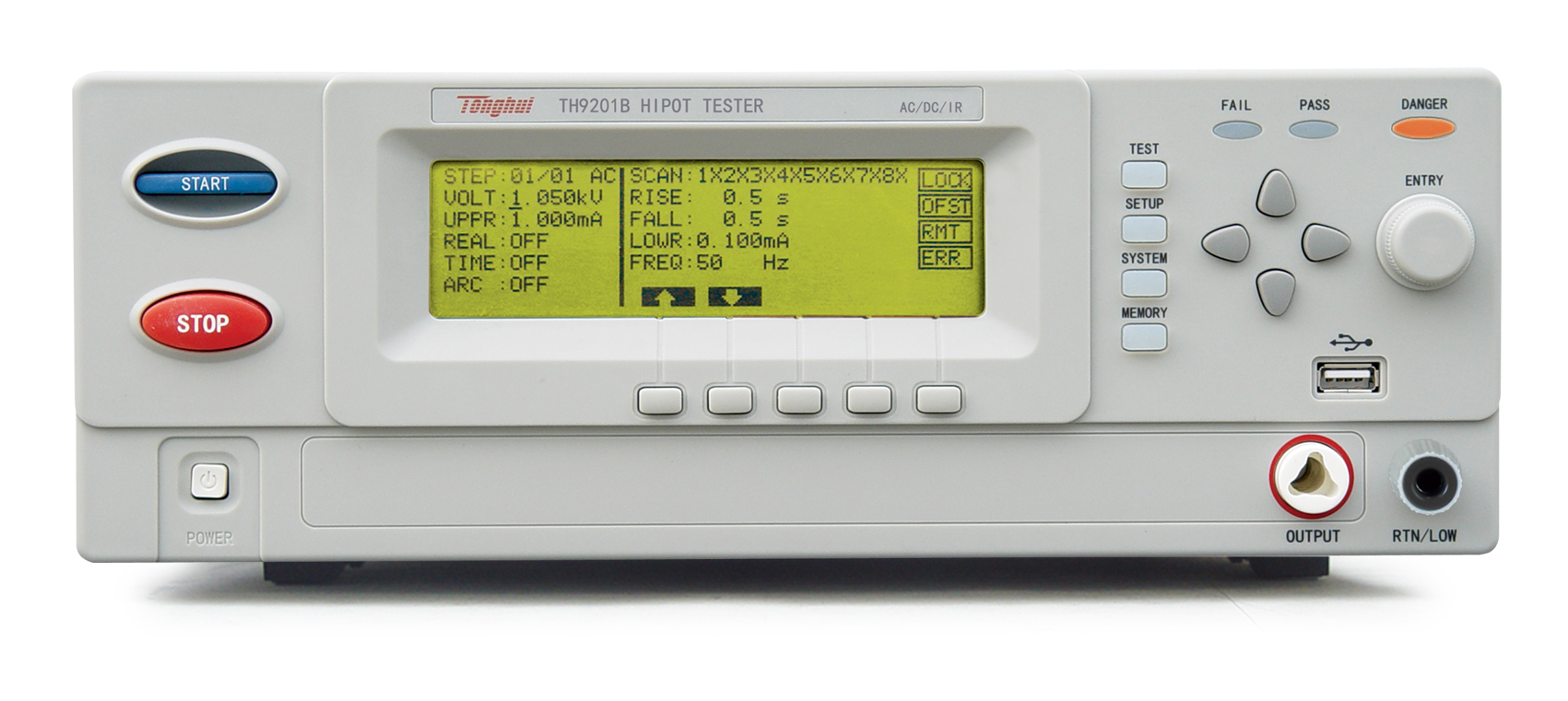

同惠TH9201B 程控交直流耐压绝缘测试仪产品详细规格
单通道测试
耐压测试: AC: 5kV/0. 001mA- 20mA
DC: 6kV/O. 1 μ A- 5mA
绝缘电阻测试: 0. 1MS- 50GS2
快速放电和电弧侦测功能
■人体保护功能
任意设定电压_上升时间，测试时间，电压下降时间
■针对不同特性 的负载，直流耐压电流判断等待时间
电流底数清零功能
每组可存储100个测试步骤，可以有50个组,但是总测试步骤
限制在500
240 X 64点阵图形LCD显示
全新的操作界面和人性化的面板设计
丰富的接口Handler,
RS232C、SCAN、 GPIB接口(选件)
可通过RS232C自动升级仪器工作程序
■ TH9201B交直流耐压绝缘测试仪是一种为客户精巧设计的电气安规测试仪器。精简和紧凑的结构、成熟的技术。全新的结构和操作界面使操作和使用都更简便。包含更多实用的功能。TH9201B产品可广泛应用于变压器、设备、元器件特别是绕线元件的安全检查。
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
|
型号 |
TH9201 |
TH9201S |
TH9201B |
|
|
八路矩阵扫描器 |
------ |
有 |
------ |
|
|
耐压测试 |
|
|||
|
输出电压 |
AC |
0.05kV - 5.00kV ±2%（50、60Hz可选） |
||
|
DC |
0.05kV - 6.00kV ±2% |
|||
|
电流测试范围 |
AC |
0.001mA - 30mA |
0.001mA - 20mA |
|
|
DC |
0.1μA - 10mA |
0.1μA - 5mA |
||
|
测试精度 |
±（1%读数+5个字） |
|||
|
放电功能 |
测试结束后自动放电（DCW） |
|||
|
绝缘电阻测试 |
|
|||
|
输出电压 |
0.05kV - 1.00kV ±2% |
|||
|
电阻测试范围 |
0.1MΩ - 50GΩ，(电流范围在10nA-10mA) |
|||
|
电阻测试精度 |
0.1MΩ - 300MΩ ±5% 300MΩ - 3GΩ ±10% 3GΩ - 50GΩ ±20% |
|||
|
放电功能 |
测试结束后自动放电 |
|||
|
电弧侦测 |
|
|||
|
测量范围 |
AC |
1mA - 15mA |
||
|
DC |
1mA - 10mA |
|||
|
一般参数 |
|
|||
|
电压上升时间 |
0.1s - 999s |
|||
|
电压跌落时间 |
0.1s - 999s |
|||
|
电压等待时间 |
0.1s - 99.9s(仅直流） |
|||
|
接口 |
RS232，USB，HANDLER，REMOTE I/O ，SCAN，GPIB(选件) |
|||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试棒 | TH90004 | ||||
| 高压测试电缆(黑色) | TH90003B | ||||
| 高压测试电缆(红色) | TH90003R | ||||
