同惠TH6402 三通道可编程线性直流电源产品详细规格
TH6400系列多路输出可编程直流电源涵盖了5个型号（单个通道功率范围5W-180W），其中TH6402B为4通道输出，其余型号为3通道输出。全系列电源具备通道间串、并联以及同步输出功能，并且有通道的输出参数同屏显示，使用起来更加方便、直观。
TH6400系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的性能。全系列采用4.3寸TFT LED显示屏，不同通道分屏显示，并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6400系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口（TH6402A有接口都为选配）,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6400系列电源可以方便地集成在标准机柜里面。
功能特点
A. 多通道输出
TH6400为全系列多路输出的矩形电源，其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下，改变其中一个通道的设定值，其他同步的通道也将按比例随之自动变化。
B. 便于自动化集成

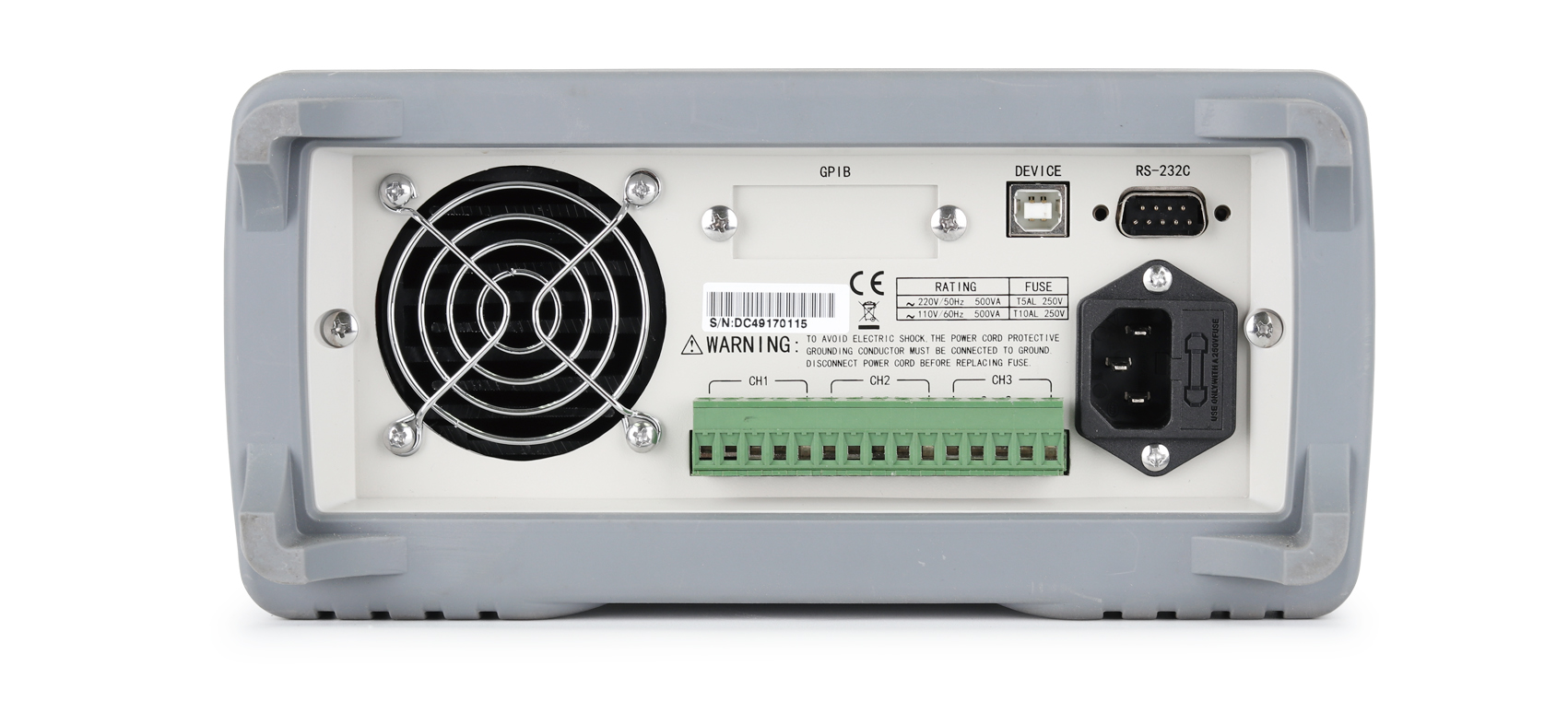

TH6400系列电源前后面板都配备有输出端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端，而6200系列、6300系列与6500系列前后面板都配有补偿端。
D. 人性化设计

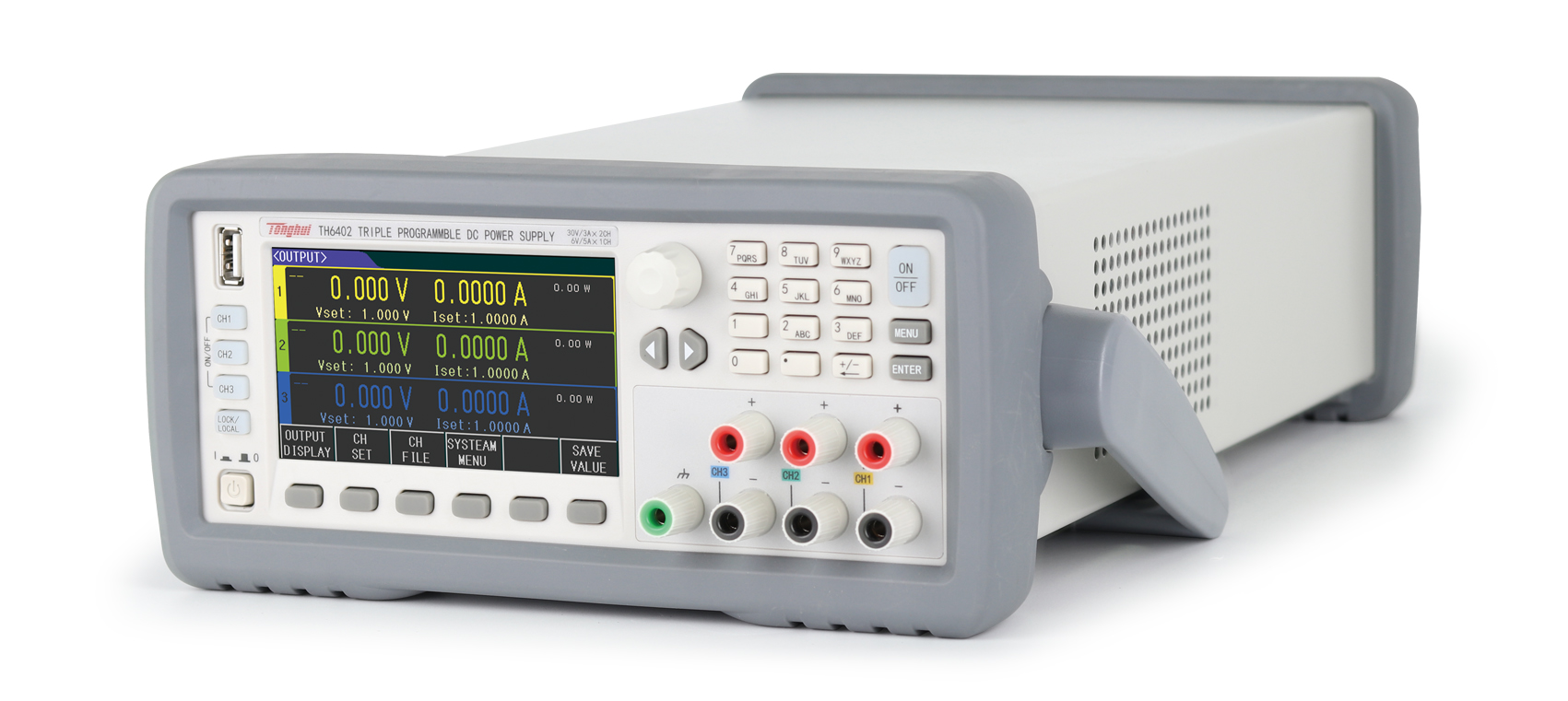

TH6400全系列配备4.3寸TFT LCD显示屏，有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮，右上角的总输出按钮用于有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不问题。
E. 数据记录功能
TH6400还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。TH6402B暂不支持数据记录功能。
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
|
型号 |
TH6402A |
TH6402B |
TH6402 |
TH6412 |
TH6413 |
||||||||||||
|
额定输出(0℃-40℃) |
通道/范围 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
电压 |
0-30V |
0-5V |
0-30V |
0-10V |
0-5V |
0-30V |
0-6V |
0-30V |
0-6V |
0-60V |
0-6V |
||||||
|
电流 |
0-3A |
0-3A |
0-1A |
0-3A |
0-5A |
0-6A |
0-5A |
0-3A |
0-5A |
||||||||
|
功率 |
90W |
15W |
90W |
30W |
5W |
90W |
30W |
180W |
30W |
180W |
30W |
||||||
|
负载调整率 |
电压 |
≤0.01%+3mV |
|||||||||||||||
|
电流 |
≤0.1%+3mA |
≤0.01%+3mA |
|||||||||||||||
|
电源调整率 |
电压 |
≤0.01%+3mV |
|||||||||||||||
|
电流 |
≤0.1%+3mA |
≤0.01%+3mA |
|||||||||||||||
|
设定值分辨率 |
电压 |
10mV |
1mV |
||||||||||||||
|
电流 |
1mA |
0.1mA |
|||||||||||||||
|
回读分辨率 |
电压 |
10mV |
1mV |
||||||||||||||
|
电流 |
1mA |
0.1mA |
|||||||||||||||
|
设定值精度 (25℃±5℃) |
电压 |
≤0.05%+20mV |
≤0.1%+20mV |
≤0.03%+10mV |
|||||||||||||
|
电流 |
≤0.2%+5mA |
≤0.2%+5mA |
≤0.1%+5mA |
≤0.1%+8mA |
≤0.1%+5mA |
≤0.1%+5mA |
|||||||||||
|
回读值精度 (25℃±5℃) |
电压 |
≤0.05%+20mV |
≤0.1%+20mV |
≤0.03%+10mV |
|||||||||||||
|
电流 |
≤0.2%+5mA |
≤0.2%+5mA |
≤0.1%+5mA |
≤0.1%+8mA |
≤0.1%+5mA |
≤0.1%+5mA |
|||||||||||
|
纹波和噪声(20Hz-20MHz) |
电压(Vp-p) |
≤3mVp-p |
≤3mVp-p |
≤3mVp-p |
≤4mVp-p |
≤4mVp-p |
≤4mVp-p |
||||||||||
|
电压（rms） |
≤1mVrms |
≤1mVrms |
≤1mVrms |
≤1mVrms |
≤1mVrms |
||||||||||||
|
电流 |
≤3mArms |
≤3mArms |
≤3mArms |
≤5mArms |
≤5mArms |
≤4mArms |
≤5mArms |
||||||||||
|
串联同步误差 |
≤0.02%+5mA |
≤0.2%+10mA |
≤0.05%+10mA |
|
|
||||||||||||
|
并联设定值精度 |
电压 |
≤0.02%+5mV |
≤0.02%+10mV |
≤0.02%+5mV |
≤0.02%+5mV |
≤0.02% + 10mV |
|||||||||||
|
电流 |
≤0.1%+20mA |
≤0.2%+20mA |
≤0.1%+20mA |
≤0.1%+30mA |
≤0.1%+30mA |
||||||||||||
|
记忆 |
回调储存 |
|
|||||||||||||||
|
定时器 |
功能 |
定时关闭输出 |
|||||||||||||||
|
时间设置 |
0.1秒～99999.9秒 |
||||||||||||||||
|
解析度 |
0.1秒 |
||||||||||||||||
|
工作温度 |
0℃～40℃ |
||||||||||||||||
