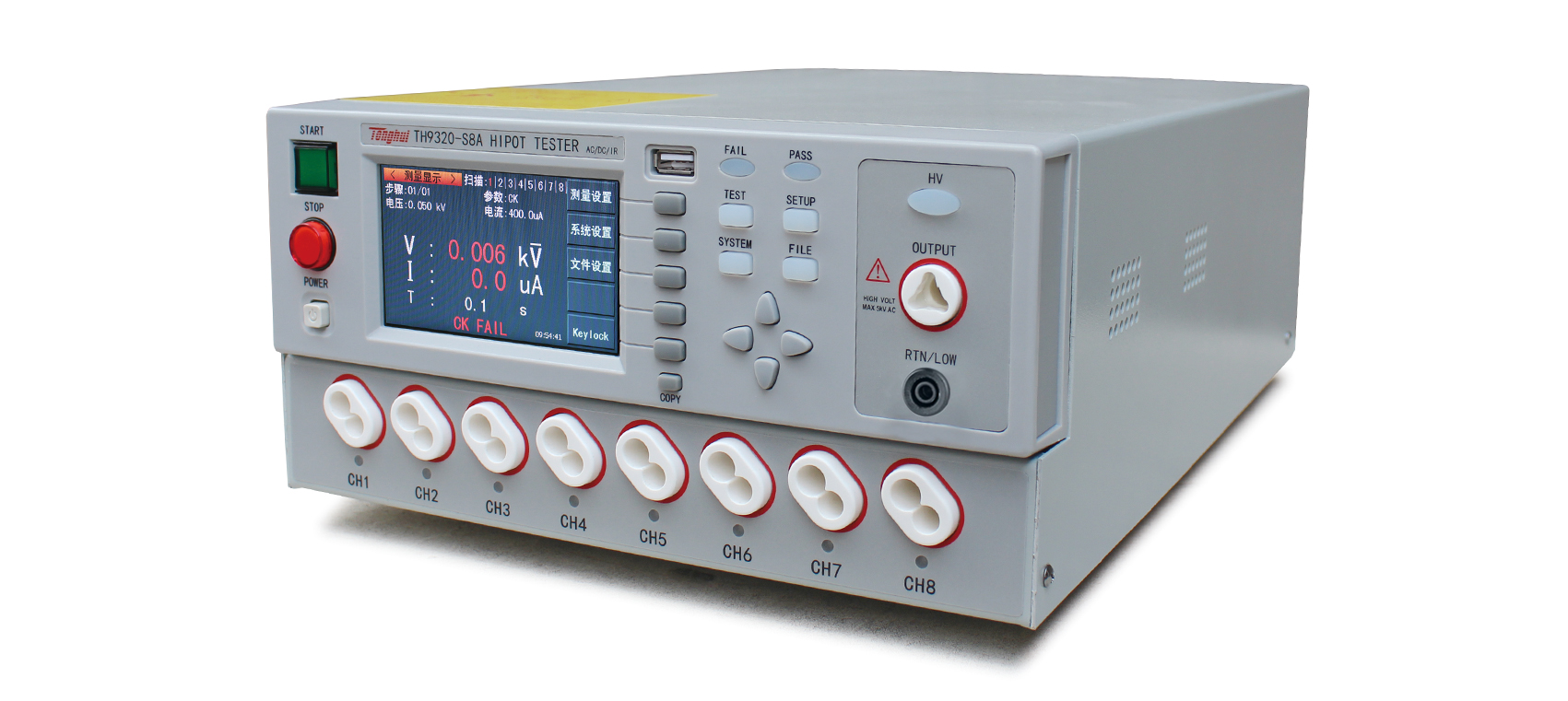

同惠TH9320S8A 程控交直流耐压绝缘测试仪产品详细规格
性能特点
■耐压测试: AC: 5kV/0- 20mA
DC: 6kv/0- 10mA
绝缘电阻测试: 0. 1MS2-10. 0GQ
■八通道矩阵扫描, 带接触检查功能，确保
结果正确不漏检。
快速放电和电弧侦测功能
■增强的人体保护功能 :地电流检测功能
■自带8路双通道扫描接口，可定义成16通道
可存储20个测试步骤, 4种测试模式可任意组合
999.9秒内任意设定的电压.上升时间，测试时间.
针对绝缘电阻 有可随意设定测试等待时间
480X 272点，TFT- LCD显示
■全 新的操作界面和人性化的面板设计
可通过u盘升级仪器工作程序
锁键盘功能
■耐压测试: AC: 5kV/0- 20mA
DC: 6kv/0- 10mA
绝缘电阻测试: 0. 1MS2-10. 0GQ
■八通道矩阵扫描, 带接触检查功能，确保
结果正确不漏检。
快速放电和电弧侦测功能
■增强的人体保护功能 :地电流检测功能
■自带8路双通道扫描接口，可定义成16通道
可存储20个测试步骤, 4种测试模式可任意组合
999.9秒内任意设定的电压.上升时间，测试时间.
针对绝缘电阻 有可随意设定测试等待时间
480X 272点，TFT- LCD显示
■全 新的操作界面和人性化的面板设计
可通过u盘升级仪器工作程序
锁键盘功能
应用
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
技术参数
| 型号 | TH9320-S8A | ||
| 扫描接口 | 8路 | ||
| 耐压测试 | |||
| 输出电压 | AC | 0.10kV — 5.00kV ±2% | |
| DC | 0.10kV — 6.00kV ±2% | ||
| 电流测试范围 | AC | TH9320：0 — 20.00mA ±（2%读数+5个字） | |
| DC | TH9320：0 — 10.00mA ±（2%读数+5个字） | ||
| 快速放电功能 | 测试结束后自动放电（DCW） | ||
| 绝缘电阻测试 | |||
| 输出电压 | 0.10kV—1.00kV ±2% | ||
| 电阻测试范围 | 0.1MΩ—10.0GΩ | ||
| 电阻测试精度 | 0.10MΩ—999MΩ ±10%1.00GΩ—10.0GΩ ±20% | ||
| 放电功能 | 测试结束后自动放电 | ||
| 电弧侦测 | |||
| 测量范围 | AC | 1—9级（出厂默认值为5）（对应电流20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） | |
| DC | 1—9级 | ||
| 一般参数 | |||
| 存储器 | 5组 | ||
| 电压上升时间 | 0.1s — 999.9s | ||
| 测试时间设定(AC/DC) | 0.2s — 999.9s | ||
| 电压下降时间 | 0.1s — 999.9s | ||
| 等待时间(IR) | 0.2s — 999.9s | ||
| 时间精度 | ±(1%+0.1s) | ||
| 存储器 | |||
| 存储器 |
5组 |
||
