同惠TH6512 高精度可编程线性直流电源产品详细规格
TH6500系列高精度可编程直流电源涵盖了6个型号（96W-216W），其突出的优点是具有高的精度和分辨率以及极快的电压上升速度。仪器内置一块电压表和欧姆表，方便用户测试外部电压和电阻。
TH6500系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的性能。全系列采用4.3寸TFT LED显示屏，有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6500系列还具有强大的可编辑能力。仪器可保存10个测试文件，每个测试文件可编辑100个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。
TH6500系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6500系列电源可以方便地集成在标准机柜里面。
功能特点
A. 高精度、低纹波、低噪声
高性能的直流电源是测试的基础，TH6500系列在TH6000家族中的精度，其电压电流的回读值解析度高达0.1mV和0.01mA。电源输出时的纹波控制在3mVp-p以内，极大的降低了噪声对被测物的潜在影响。
B. 便于自动化集成

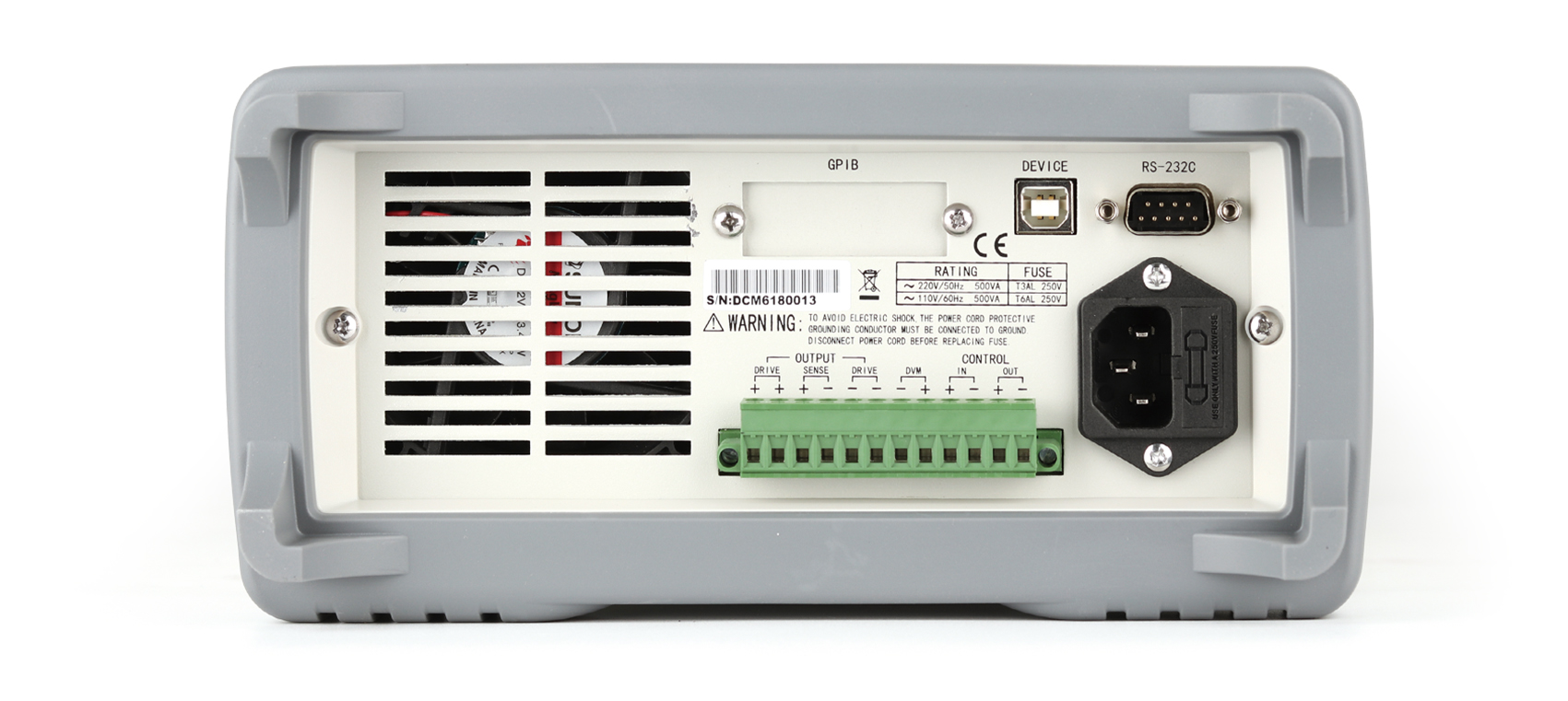

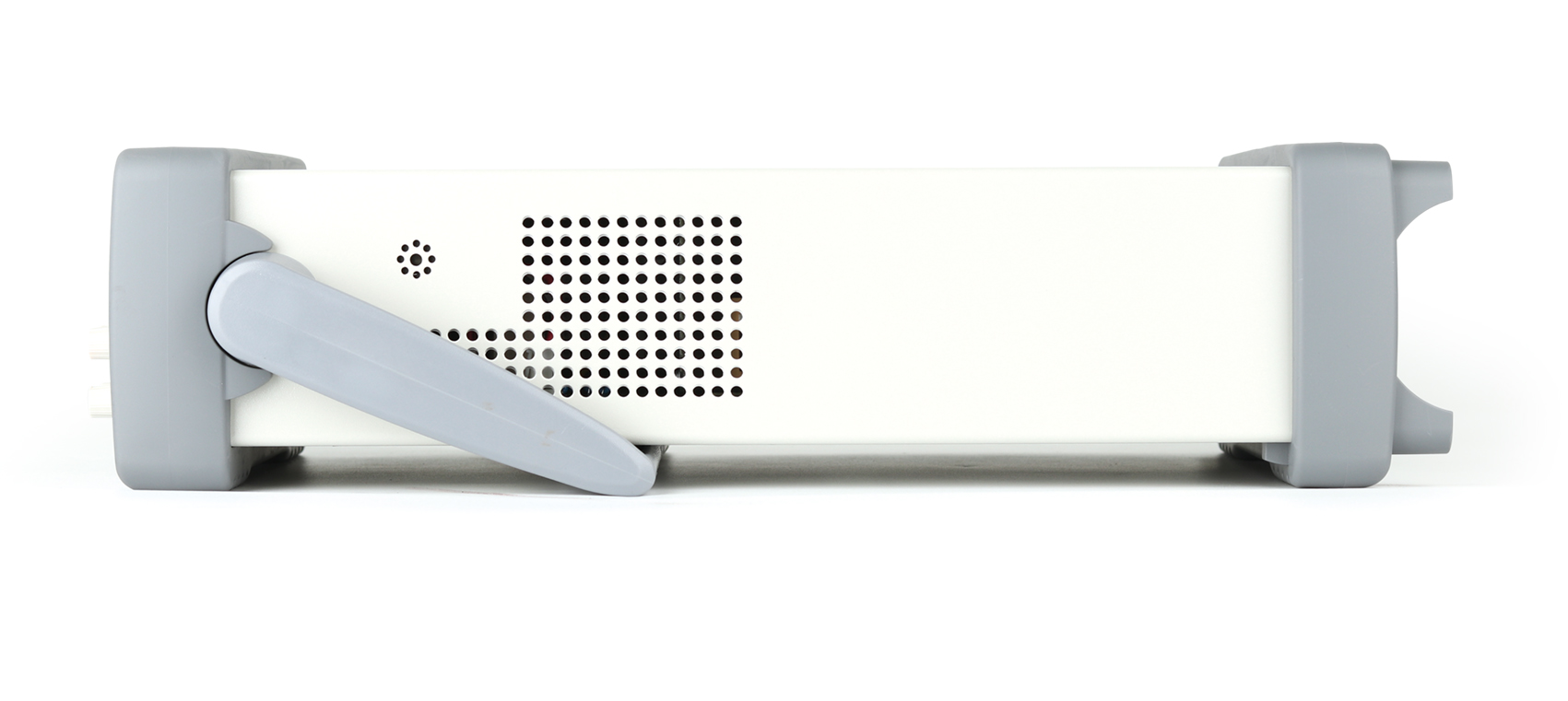

TH6500系列电源前后面板都配备有输出端、采样端和测试端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。
C. 远端补偿功能
当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。
D. 人性化设计
H6500全系列配备4.3寸TFT LCD显示屏，有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮，使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不问题。
E. 强大的编辑能力
仪器回调列表中可储存100组状态数据，每组数据可设置电压值、电流值、过保电压和过保电流，需要时可在回调列表中直接调用（如图E-1）。仪器还设计了100个触发文件的快速调用功能（如图E-2），每个触发文件包含100个触发步骤(如图E-3)。每个触发步骤可编辑输出电压、输出电流、输出时间，每个测试文件可编辑循环输出的次数。当收到触发信号时，电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态（如图E-4）。
F. 数据记录功能
TH6500系列还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。
G. 电压、电阻测量功能
TH6500系列电源自带一块五位半的数字电压表和毫欧表，用于测量外部电压、电阻。
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
|
参数 |
TH6501 |
TH6502 |
TH6503 |
TH6511 |
TH6512 |
TH6513 |
|
|
额定输出 |
电压 |
0-20V |
0-32V |
0-72V |
0-20V |
0-32V |
0-72V |
|
电流 |
0-5A |
0-3A |
0-1.5A |
0-10A |
0-6A |
0-3A |
|
|
功率 |
100W |
96W |
108W |
200W |
192W |
216W |
|
|
负载调节率 |
电压 |
≤0.01%+2mV |
|||||
|
电流 |
≤0.05%+1.5mA |
||||||
|
电源调节率 |
电压 |
≤0.01%+1mV |
|||||
|
电流 |
≤0.05%+1mA |
||||||
|
设定值解析度 |
电压 |
1mV |
|||||
|
电流 |
0.1mA |
||||||
|
回读值解析度 |
电压 |
0.1mV |
|||||
|
电流 |
0.01mA |
||||||
|
设定精度12月(25℃±5℃) |
电压 |
≤0.03%+3mV |
|||||
|
电流 |
≤0.05%+2mA |
||||||
|
回读精度12月(25℃±5℃) |
电压 |
≤0.02%+3mV |
|||||
|
电流 |
≤0.05%+2mA |
≤0.05%+2.5mA |
|||||
|
纹波和噪声(20Hz-20MHz) |
差模电压 |
≤3mVp-p and 1mVrms |
≤4mVp-p and 1mVrms |
||||
|
差模电流 |
＜3mArms |
＜4mArms |
|||||
|
动态恢复时间(50%- LOAD) 恢复到75mv以内的时间 |
＜200us |
||||||
|
上升时间 |
10%-90% |
＜20ms |
|||||
|
下降时间 |
90%-10% |
＜200ms |
＜250ms |
＜150ms |
＜200ms |
＜250ms |
＜150ms |
|
过压保护 |
范围(典型值) |
1-19V |
1-31V |
1-71V |
1-19V |
1-31V |
1-71V |
|
精度(典型值) |
±(设定值*0.5%+0.5V) |
||||||
|
响应时间(典型值) |
<10ms |
||||||
|
DVM(DC) |
显示值精度 |
±0.02%+10mv |
|||||
|
显示分辨率 |
0.1mv |
||||||
|
输入差模电压范围 |
0-40Vpk |
||||||
|
输入共模电压范围 |
0-30Vpk |
||||||
