同惠TH6723 可编程开关直流电源产品详细规格
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦过预先设定的值，输出立即关闭；机器内部的温度一旦过一定的温度，输出也会立即关闭。

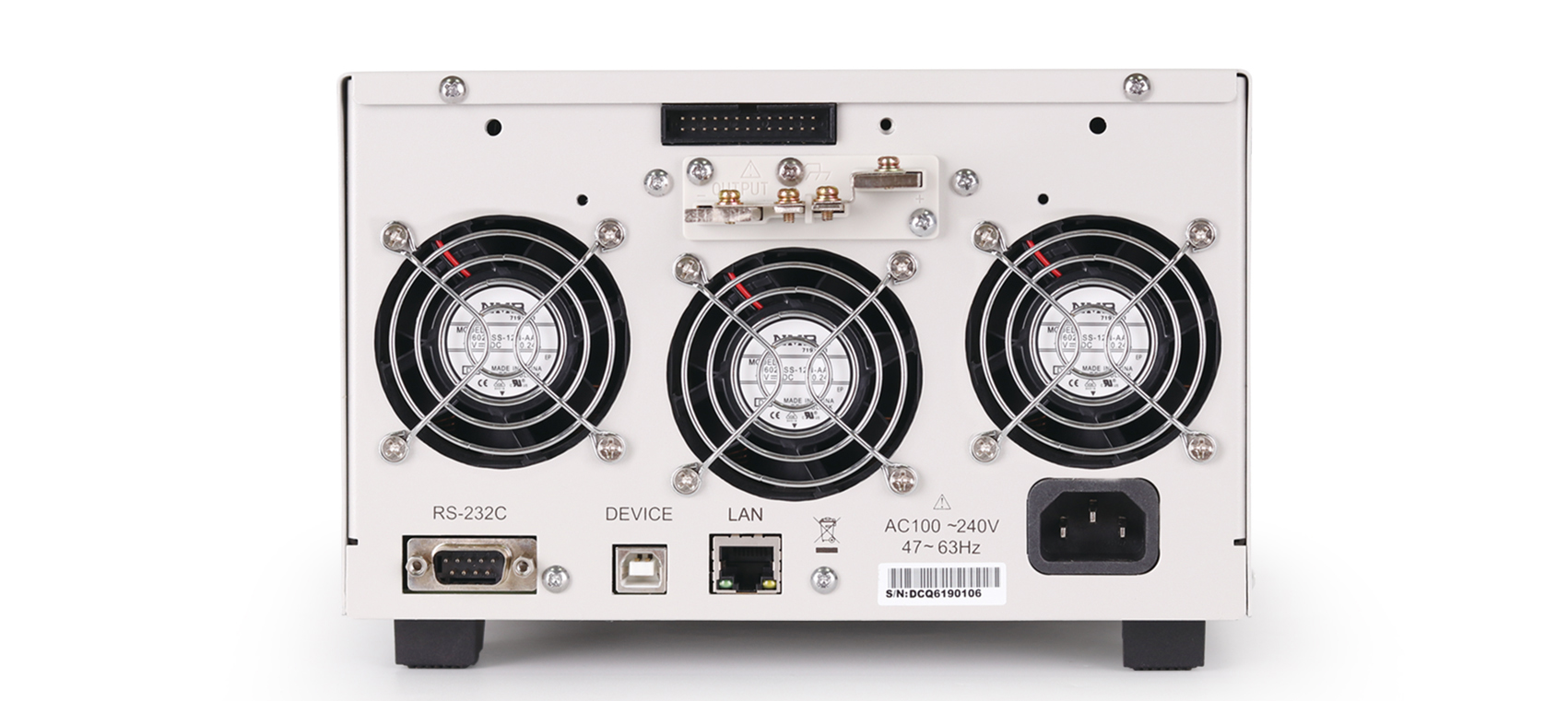

TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能，可补偿电源到待测件上的压降。
功能特点
A. 可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B. 可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：
使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C. 数据保存 – 记录被测件运行数据
用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，5000 次。
接上sense端则记录被测件两端实际电压、电流值；
不接sense端则记录TH6700输出的电压、电流值。
结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
D. 恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。
恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以:
1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
2. 输出电流无过冲，用来测试恒流工作特性的待测物
■ 研发和设计验证通用测试
■ 新能源 太阳能电池，新动力汽车，电动自行车
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 教学实验室
■ LED测试
|
TH6711 |
TH6712 |
TH6713 |
TH6721 |
TH6722 |
TH6723 |
|||
|
输出 |
功率 |
额定功率 |
360W |
720W |
1080W |
360W |
720W |
1080W |
|
功率限制 |
约额定功率*105% |
|||||||
|
电压 |
额定电压 |
0-30V |
0-30V |
0-30V |
0-80V |
0-80V |
0-80V |
|
|
电压 |
31.5V |
84V |
||||||
|
电流 |
额定电流 |
0-33A |
0-66A |
0-100A |
0-12.5A |
0-25A |
0-37.5A |
|
|
电流 |
36A |
72A |
108A |
13.5A |
27A |
40.5A |
||
|
设 置 |
电压 |
范围 |
0-31.5V |
0~84V |
||||
|
电流 |
范围 |
0~36A |
0-72A |
0-108A |
0-13.5A |
0-27A |
0-40.5A |
|
|
负载调节率 |
电压 |
≤20mV |
≤45mV |
|||||
|
电流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
||
|
电源调节率 |
电压 |
≤18mV |
≤43mV |
|||||
|
电流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
||
|
设定值解析度 |
电压 |
10mV |
||||||
|
电流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
||
|
回读值解析度 |
电压 |
10mV |
||||||
|
电流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
||
|
设定值精度 (25℃±5℃) |
电压 (>0.1V) |
≤0.1%+10mV |
||||||
|
电流 (>0.1A) |
≤0.1%+30mA |
≤0.1%+60mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
||
|
回读值精度 (25℃±5℃) |
电压 (>0.1V) |
≤0.1%+20mV |
||||||
|
电流 (>0.1A) |
≤0.1%+40mA |
≤0.1%+70mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
||
|
纹波与噪声 (20Hz-2MHz) |
差模电压 |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms |
|
|
差模电流 |
≤72mArms |
≤144mArms |
≤216mArms |
≤27mArms |
≤54mArms |
≤81mArms |
||
|
动态恢复时间 (50%-负载) 频率=100Hz |
恢复到0.1% + 10mV: ≤2ms |
|||||||
|
上升时间（空载） |
10%-90% |
≤50ms |
||||||
|
上升时间（满载） |
10%-90% |
≤50ms |
||||||
|
下降时间（满载） |
90%-10% |
≤50ms |
||||||
|
下降时间（空载） |
90%-10% |
≤500ms |
||||||
|
定时器 |
设置范围 |
0-9999999（时分秒） |
||||||
|
启动延时 |
设置范围 |
0-99.99s |
||||||
|
停止延时 |
设置范围 |
0-99.99s |
||||||
|
斜率设置 |
电压上升 |
0.01-60V/s |
0.1-160V/s |
|||||
|
电压下降 |
0.01-60V/s |
0.1-160V/s |
||||||
|
电流上升 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
||
|
电流下降 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
||
|
模拟内阻 |
设置范围 |
0-0.833Ω |
0-0.417Ω |
0-0.278Ω |
0-5.926Ω |
0-2.963Ω |
0-1.975Ω |
|
|
外部电压控制 (25℃±5℃) |
CV精度 |
额定输出电压±0.5% |
||||||
|
CC精度 |
额定输出电流±1% |
|||||||
|
外部电阻控制 (25℃±5℃) |
CV 精度 |
额定输出电压±1.5% |
||||||
|
CC 精度 |
额定输出电流±1.5% |
|||||||
|
功率因数 |
100VAC（满载） |
0.99 |
||||||
|
200VAC（满载） |
0.97 |
|||||||
|
效率 |
100VAC（满载） |
75% |
76% |
|||||
|
200VAC（满载） |
77% |
78% |
||||||
|
主从控制 |
主从并联 |
含主机多并联3台 |
||||||
|
主从串联 |
含主机多串联2台 |
|||||||
|
保护 |
过压OVP |
3-33V |
3-33V |
3-33V |
8-88V |
8-88V |
8-88V |
|
|
过流OCP |
3.6-37.8A |
5-75.6A |
5-113.4A |
1.35-14.18A |
2.7-28.35A |
4.05-42.53A |
||
|
过温OTP |
内部温度上升决定 |
|||||||
|
体积和重量 |
外形体积（mm） |
215(W)×146(H)×420(D) |
|
|
|
|||
|
上架体积（mm） |
215(W)×132(H)×420(D) |
|
|
|
||||
|
重量（净重） |
3kg |
5.3kg |
7.5kg |
3kg |
5.3kg |
7.5kg |
||
|
供电电源 |
88-265VAC，50/60HZ |
|||||||
|
l 电源调节率（88-132VAC 或 170-265VAC，恒载） l 负载调解率（空载-满载，恒输入电压） l 上升时间（额定输出电压 10%-90%，带额定电阻负载） l 下降时间（额定输出电压 90%-10%，带额定电阻负载） l 动态恢复时间（负载从额定输出电流的 50%至 变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间） |
||||||||
