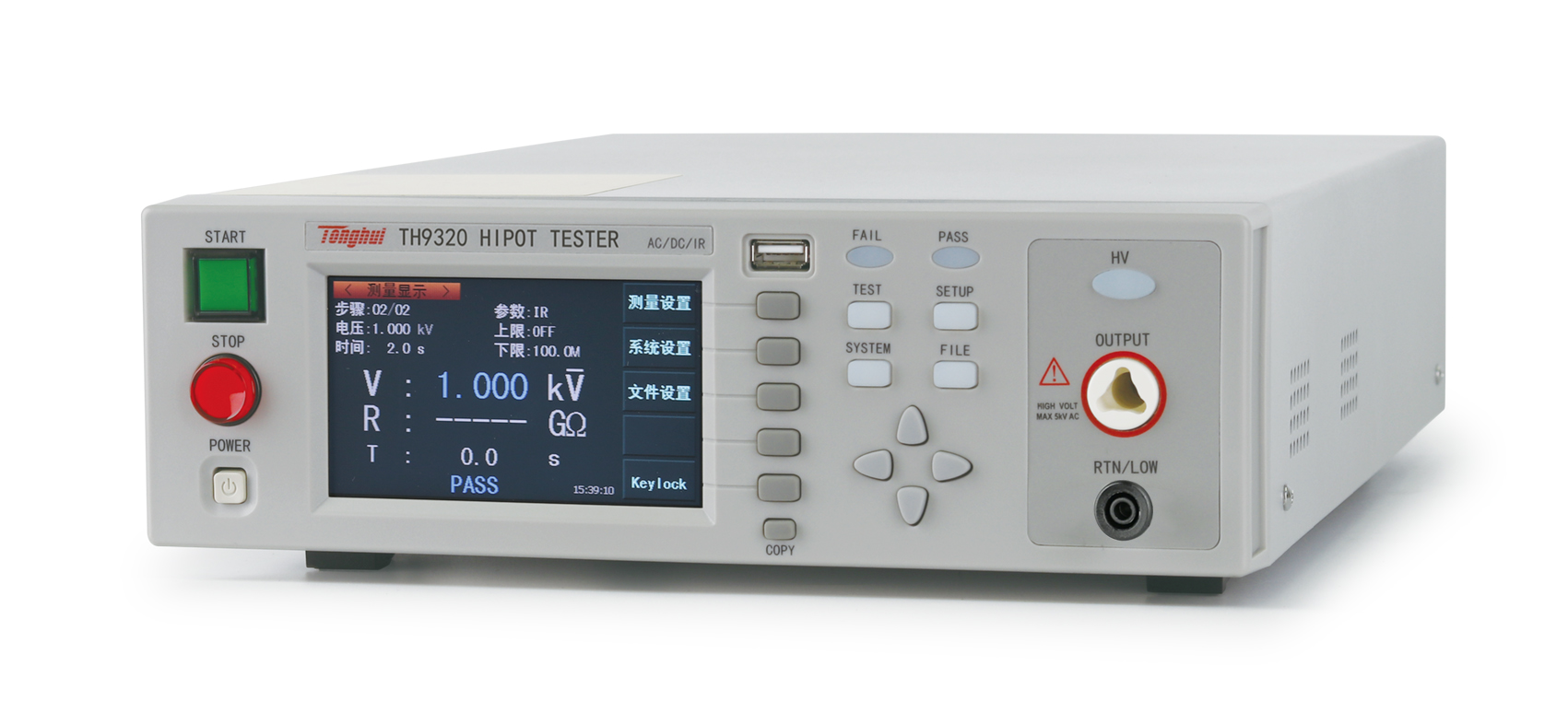

同惠TH9320 程控交直流耐压绝缘测试仪产品详细规格
性能特点
耐压测试: AC: 5kV/0-20mA
DC: 6kv /0-10mA
绝缘电阻测试: 0. 1MS- 10. 0GQ
■
单通道测试
■
快速放电和电弧侦测功能
■
可存储20个测试步骤，4种测试模式可任意组合
999.9秒内任意设定的电压上升时间，测试时间
针对绝缘电阻有可随意设定测试等待时间
■
480 X 272点，TFT-LCD显示.
全新的面板和简洁的界面操作设计
可通过盘升级仪器工作程序
锁键盘功能
PLC接口
耐压测试: AC: 5kV/0-20mA
DC: 6kv /0-10mA
绝缘电阻测试: 0. 1MS- 10. 0GQ
■
单通道测试
■
快速放电和电弧侦测功能
■
可存储20个测试步骤，4种测试模式可任意组合
999.9秒内任意设定的电压上升时间，测试时间
针对绝缘电阻有可随意设定测试等待时间
■
480 X 272点，TFT-LCD显示.
全新的面板和简洁的界面操作设计
可通过盘升级仪器工作程序
锁键盘功能
PLC接口
简介
■ TH9320交直流耐压绝缘测试仪是一款小功率经济型智能安规测试仪器。体积小、重量轻、外形美观、操作简便。TH9320产品可广泛应用于家用电器、变压器、电气设备、元器件的安全性能检查。
应用
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备
技术参数
| 型 号 | TH9320 | |
| 耐压测试 |
|
|
| 输出电压 | AC | 0.05— 5.00kV±(2%读数+5个字)，频率50Hz、60Hz可面板选择 |
| DC | 0.05— 6.00kV±(2%读数+5个字) | |
| 电压调整率 | ≤(1%- 5V)（额定功率） | |
| 电流测试范围 | AC | 0.000mA - 20.00mA ±(2%读数+2个字) |
| DC | 0uA - 10.00mA ±(2%读数+2个字) | |
| 快速放电功能 | 测试结束后自动放电（DCW） | |
| 绝缘电阻测试 |
|
|
| 输出电压 | 0.10kV-1.00kV±(2%读数+2V) | |
| 电阻测试范围 | 0.1MΩ-10.0GΩ | |
| 电阻测试精度 | 500V-1000V | 1MΩ-1000MΩ ±(5%读数+2个字) 1000MΩ-9999MΩ ±(10%读数+2个字) |
| 100V-500V | 1MΩ-1000MΩ ±(10%读数+2个字) | |
| 放电功能 | 测试结束后自动放电 | |
| 电弧侦测 |
|
|
| 测量范围 | AC | 1- 9级 （出厂默认值为5）（对应电流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） |
| DC | 1- 9级 | |
| 一般参数 |
|
|
| 存储器 | 20个测试文件,每个文件可存储20个测试步骤 | |
| 电压上升时间 | 0.1s - 999.9s | |
| 测试时间设定(AC/DC) | 0.2s - 999.9s | |
| 电压下降时间 | 0.1s - 999.9s | |
| 等待时间(IR) | 0.2s - 999.9s | |
| 时间精度 | ±(1%+0.1s) | |

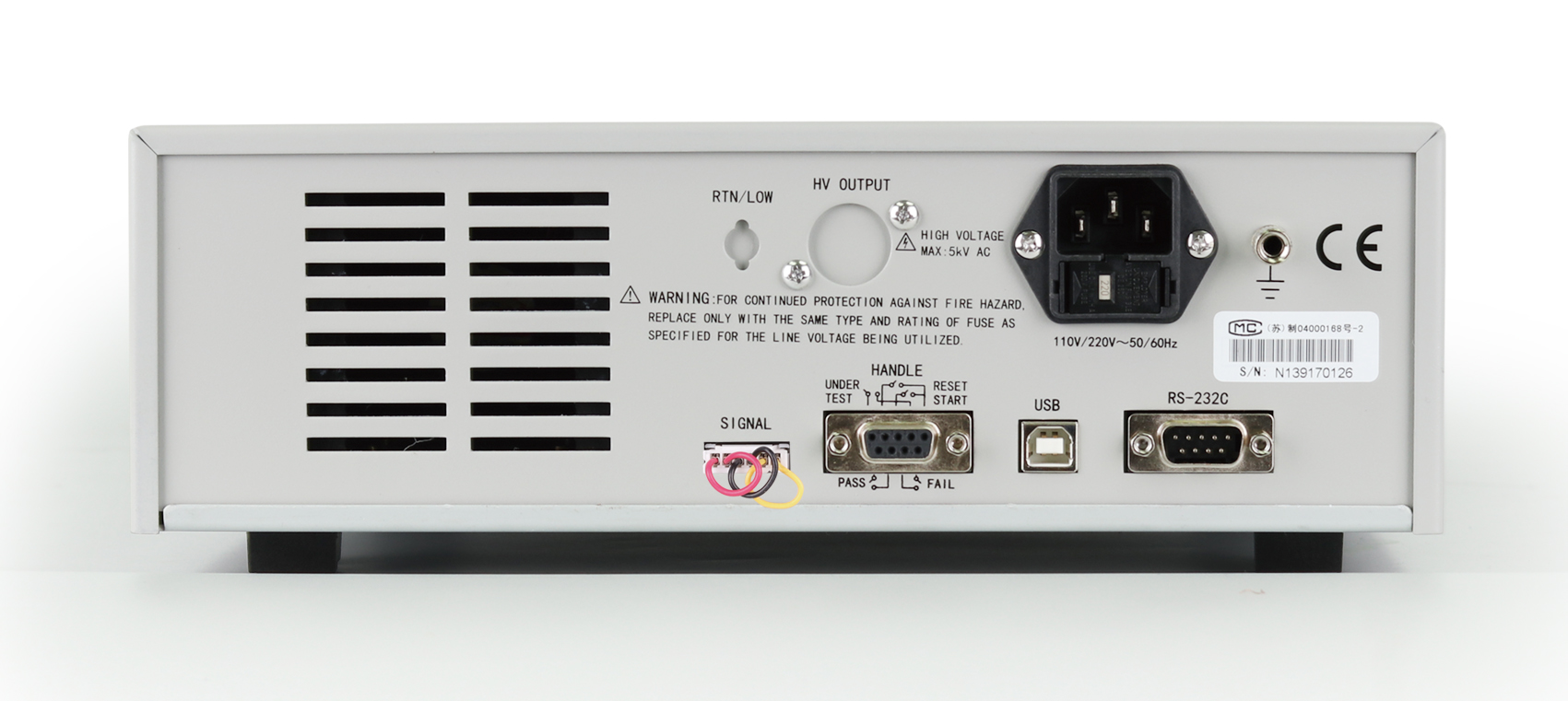

| 接口 |
|
|
| 标配 | HANDLER，RS232，USBDRV（电脑接口），USBHOST(系统升级接口) | |
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试电缆(红色) | TH90003R | ||||
| 高压测试线 | TH90003C | ||||
