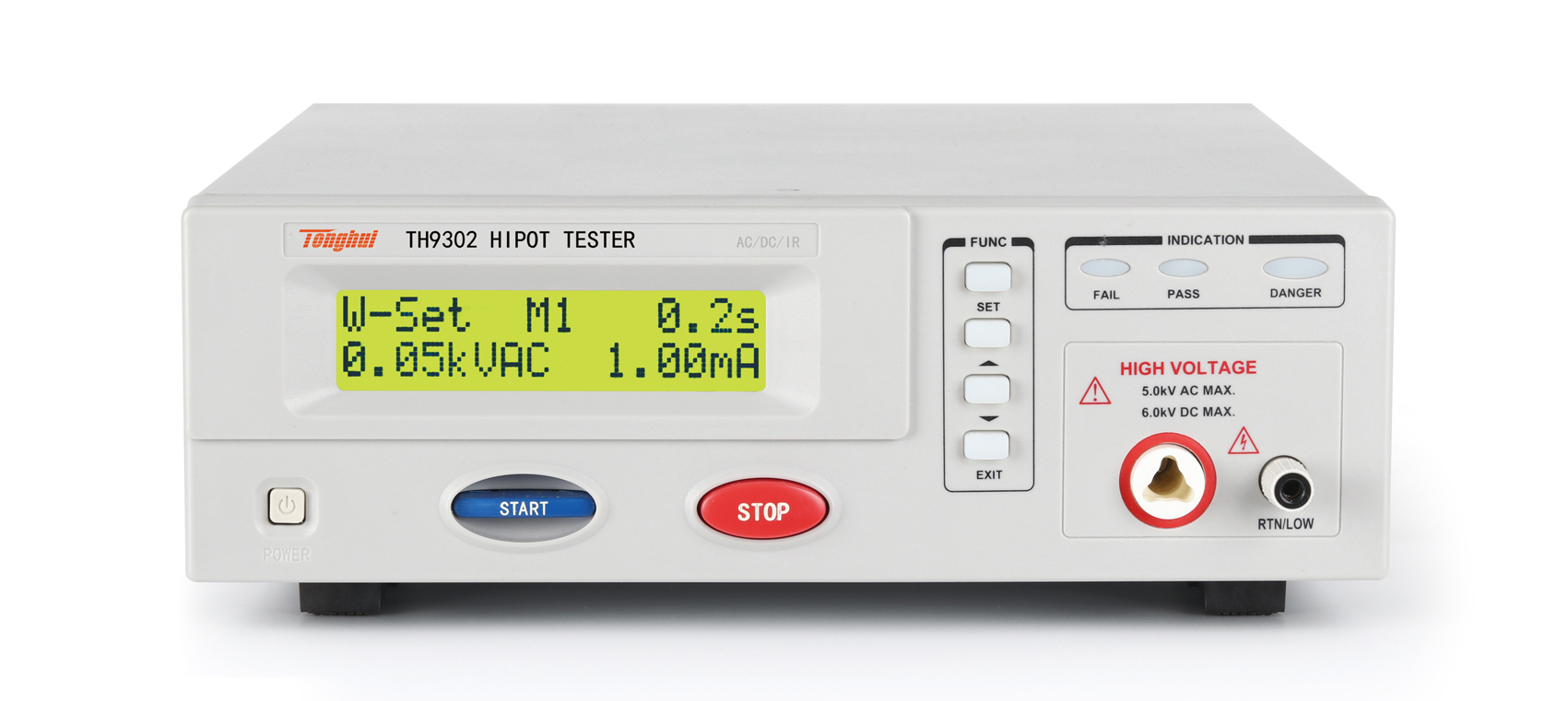

图片仅供参考,产品以实物为准
同惠TH9302 程控交直流耐压绝缘测试仪产品详细规格
简易的可操作性
6种测试项目或组合，9个测试存储区
接触检查功能(TH9302C、 TH9302D)
RS- 232c界面作为标准
继电器输入输出HANDLER接口，支持PLC
外部控制接口,支持同步或远程控制
电压上升时间: 0. 1s-999.9s
测试等待时间: 0. 1s-999.9s
TH9302系列交直流耐压绝缘测试仪是同惠电子研发的一款具有高、操作简单的仪器。
仪器的原理结构：电流模块是一个DA基准、可控正弦发生器、AB类功放，输出电流闭环控制DA基准：保证输出电压幅值可控可控正弦发生器：在交流输出时可以设定工作在50Hz、60Hz，不再受线电压限制线性功放：电压波形的失真度小，控制简单，抗冲击能力强可靠性高
全系列均配备HANDLER、RS-232C接口，适应多种不同的需要高安全性和可靠性的自动测试系统
|
简要参数 |
TH9302 |
TH9302C |
TH9302B |
TH9302D |
|
|
耐压 |
交流电压 |
0.10kV—5.00kV |
|||
|
交流电流 |
0.01mA–12mA |
||||
|
直流电压 |
0.10kV—6.00kV |
------ |
|||
|
直流电流 |
0.01mA–5mA |
------ |
|||
|
绝缘 |
电压 |
0.10V–1.00kV |
------ |
||
|
电阻 |
0.02MΩ–10GΩ |
------ |
|||
|
后面板输出 |
------ |
有 |
------ |
有 |
|
|
接触检查 |
------ |
有 |
------ |
有 |
|
■ 自动化测试系统
■ 家用电器
■ 变压器、电机
■ 电气设备
■ 电热器具
■ 照明行业
■ 新能源汽车
■ 电子元器件
■ 医疗设备

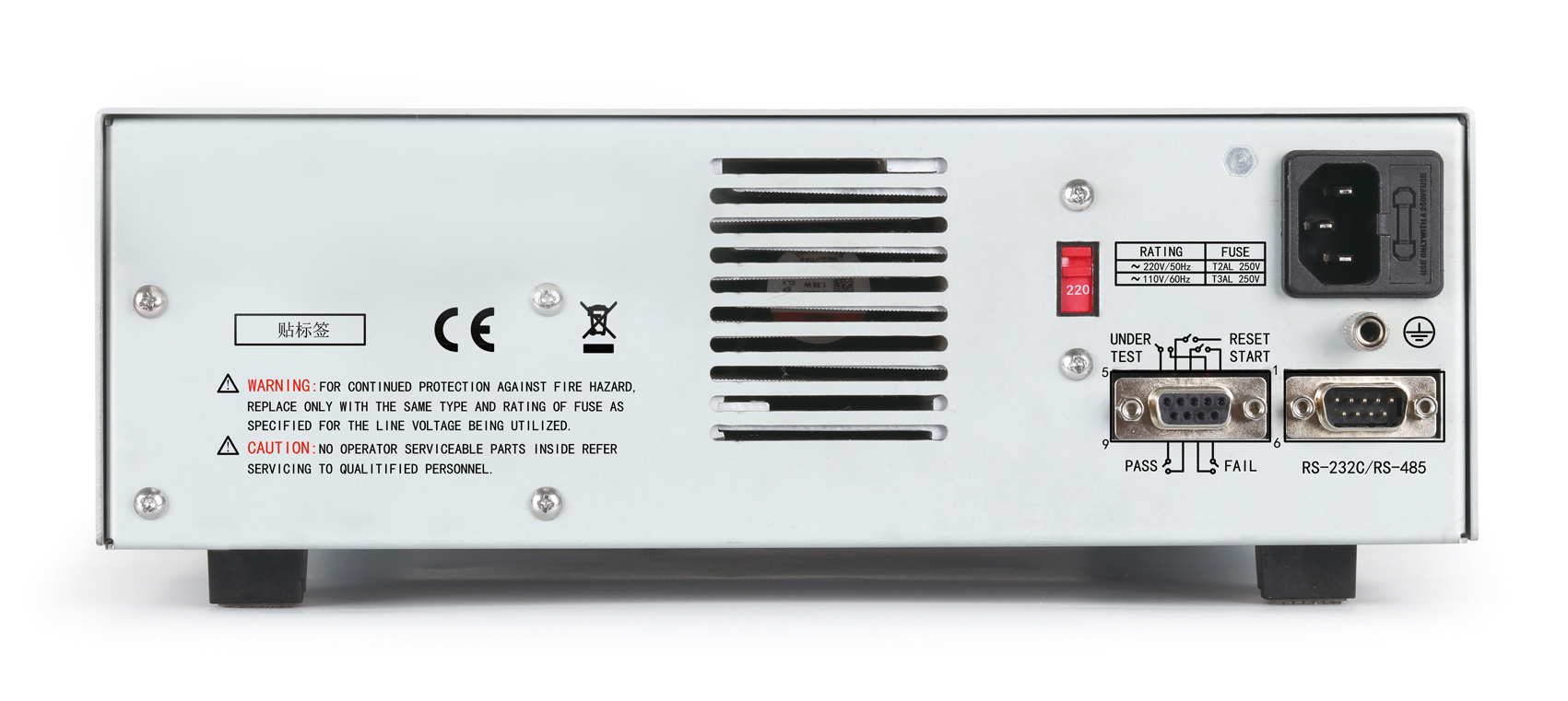

A. 后置输出孔，支持接触检查（CK）
针对高强度测试中，由于测试引线内部断裂、测试工装接触不良等造成测试耐压、绝缘误判未合格的情况，TH9302C/TH9302D两个型号在仪器后面板增加了带CK功能的高压测试端，保障了仪器测试结果的有效性和正确性，可以避免由于测试附件和工装给客户带来的误判损失。
B. 光耦隔离继电器输出HANDLER，直接连接PLC，无需转换电路
|
产品型号 |
TH9302 |
TH9302C |
TH9302B |
TH9302D |
||||
|
耐压测试 |
||||||||
|
电压输出 |
AC |
电压范围 |
0.10kV—5.00kV |
|||||
|
电压波形 |
正弦波 |
|||||||
|
失真度 |
<3％ |
|||||||
|
工作频率 |
50、60Hz可选 |
|||||||
|
频率精度 |
±1% |
|||||||
|
输出功率 |
60VA（5.00kV12mA） |
|||||||
|
电压调整率 |
±（2.0%+50V)（额定功率） |
|||||||
|
DC |
电压范围 |
0.10kV—6.00kV |
------ |
|||||
|
信号源频率 |
600Hz |
------ |
||||||
|
输出功率 |
25VA（5.00kV5mA） |
------ |
||||||
|
电压调整率 |
±（2.0%+100V)（额定功率） |
------ |
||||||
|
电压分辨率 |
10V |
|||||||
|
电压精度 |
±(2.0%设定+20V) |
|||||||
|
电压产生方式 |
DDS信号源加AB类功放 |
|||||||
|
电流测试 |
AC |
电流范围 |
0.01mA–10mA |
|||||
|
短路电流（瞬间） |
>20mA(设定输出电压>500V) |
|||||||
|
电流分辨率 |
0.01mA |
|||||||
|
电流精度 |
±(2%读数+2个字) |
|||||||
|
实际电流 |
OFF-0.01mA-10mA |
|||||||
|
DC |
电流范围 |
1mA–5.00mA |
------ |
|||||
|
电流精度 |
±(2.0%读数+2个字) |
------ |
||||||
|
放电功能 |
测试结束后自动放电DCW） |
------ |
||||||
|
绝缘电阻测试 |
||||||||
|
输出电压 |
0.10V–1.00kV |
------ |
||||||
|
电压分辨率 |
10V |
------ |
||||||
|
电压精度 |
±(2.0%读数+10V) |
------ |
||||||
|
输出电流 |
5mA |
------ |
||||||
|
输出瞬间短路电流 |
>10mA(设定输出电压>500V) |
------ |
||||||
|
负载调整率 |
≤1％（额定功率） |
------ |
||||||
|
电阻测量范围 |
0.02MΩ–10GΩ |
------ |
||||||
|
电阻显示量程 (1000V) |
5mA |
0.2MΩ-1MΩ |
------ |
|||||
|
1mA |
1MΩ-10MΩ |
------ |
||||||
|
100uA |
10MΩ-100MΩ |
------ |
||||||
|
10uA |
100MΩ-1GΩ |
------ |
||||||
|
1uA |
1GΩ-10GΩ |
------ |
||||||
|
电阻测量准确度 |
≥500V 1MΩ–1GΩ±(5%读数+5个字) 1GΩ–10GΩ±(10%读数+5个字) <500V 0.1MΩ–1GΩ±(10%读数+5个字) 1GΩ–10GΩ仅供参考无精度要求。 |
------ |
||||||
|
电流测量准确度 |
±(2%读数+2个字) |
------ |
||||||
|
测量范围 |
AC |
1mA–20mA |
||||||
|
DC |
1mA–20mA |
------ |
||||||
|
比较器 |
||||||||
|
判别方式 |
窗口比较方式（条件I下<I上） |
|||||||
|
I下ON：当I下<Ix<I上，PASS； |
||||||||
|
当Ix≤I下或Ix≥I上，FAIL |
||||||||
|
I下OFF：当Ix<I上，PASS； |
||||||||
|
当Ix≥I上，FAIL |
||||||||
|
绝缘电阻判别方式同上 |
||||||||
|
电流上限设置I上 |
AC |
0.01mA–10mA |
||||||
|
DC |
1uA–5mA |
------ |
||||||
|
电流下限设置I下 (LOWEROFF) |
AC |
0.01mA–10mA |
||||||
|
DC |
1uA–5mA |
------ |
||||||
|
电阻上限设置 |
OFF，1MΩ-10GΩ |
------ |
||||||
|
电阻下限设置 |
0.1MΩ–10GΩ |
------ |
||||||
|
判别输出 |
PASS/FAILLCD及LED分别显示,声音报警 |
|||||||
|
其他功能 |
||||||||
|
后面板输出孔 |
------ |
有 |
------ |
有 |
||||
|
接触检查 |
------ |
支持 |
------ |
支持 |
||||
|
参数设定 |
||||||||
|
电压上升时间 |
0.1s–999.9s |
|||||||
|
测试时间设定 |
0.3s–999.9s（在TIMERON时） |
|||||||
|
时间准确度 |
±（0.2%设定值±0.1s） |
|||||||
|
测量功能 |
||||||||
|
键盘锁 |
防止意外修改测试条件，或禁止测试条件被修改 |
|||||||
|
电流量程判断 |
硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 |
|||||||
|
ARC电弧侦测 |
采样电流的突变信号，判断回路潜在的隐患及大概的规模 |
|||||||
|
高压指示 |
窗口指示和LED灯指示 |
|||||||
|
存储与接口 |
||||||||
|
文件编程和存储 |
可编程9个测试文件 |
|||||||
|
USB接口 |
无 |
|||||||
|
开机参数保存 |
设定参数保存为默认参数，下次开机可以自动恢复 |
|||||||
|
控制接口 |
HANDLER |
|||||||
|
通讯接口 |
RS232C，RS485 |
|||||||
|
一般技术指标 |
||||||||
|
工作温度、湿度 |
0℃－40℃,≤80%RH |
|||||||
|
电源 |
100V-121V，198V-242V47.5-63Hz |
|||||||
|
功耗 |
≤300VA |
|||||||
|
340mm×120mm×450mm |
||||||||
|
重量 |
约12kg |
|||||||
