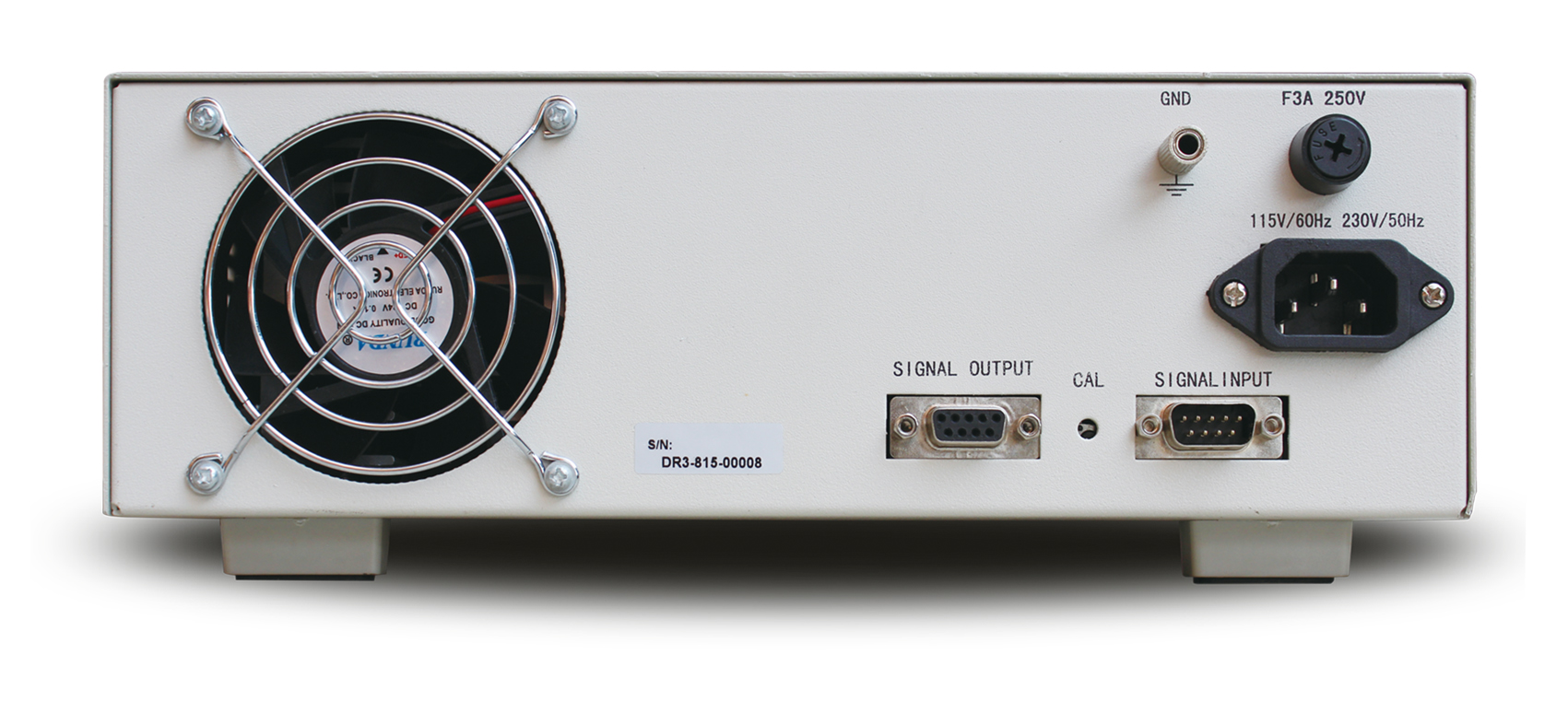

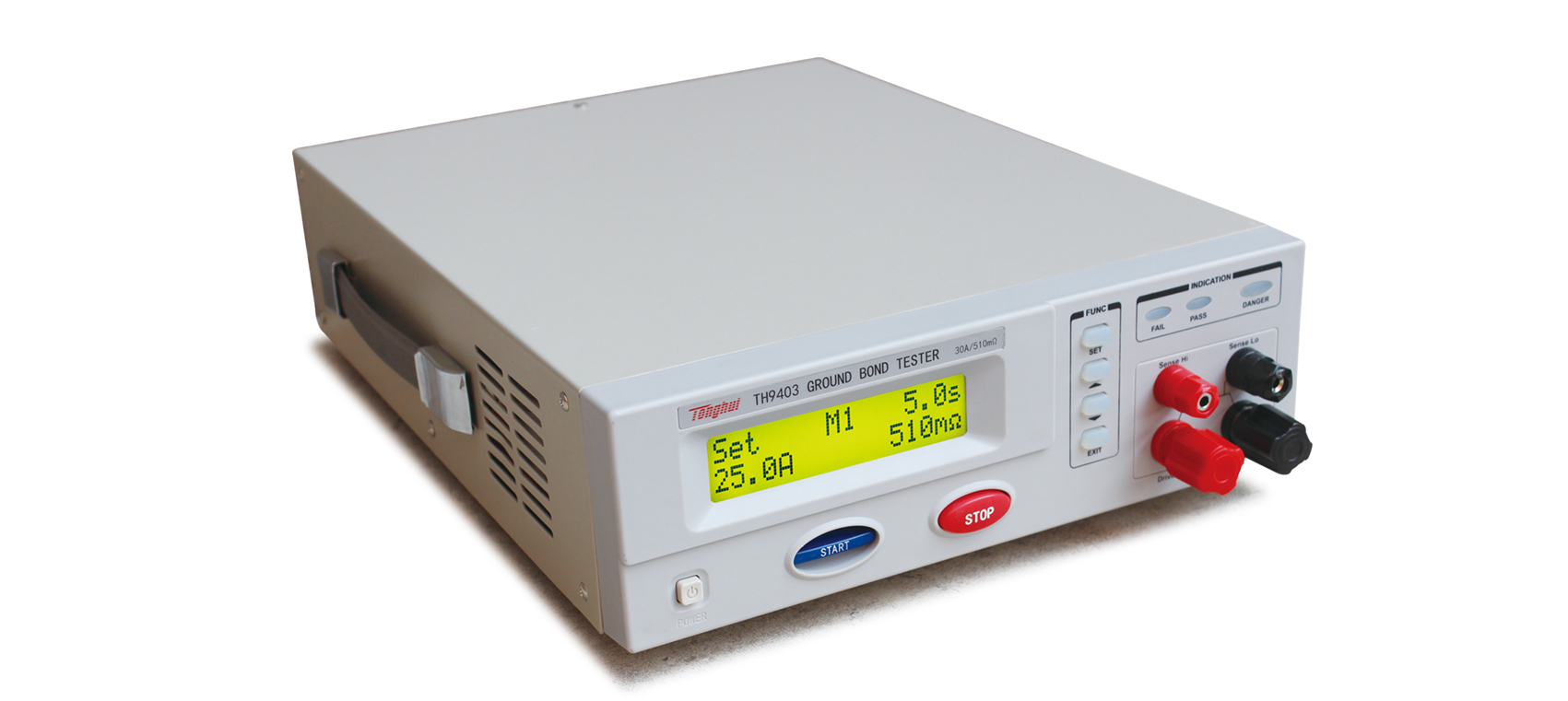

同惠TH9403 程控接地电阻测试仪产品详细规格
性能特点
恒流线性放大输出
前面板软件校正，度高
不配RS232，标配PLC接口
键盘锁定功能
TH9403和TH9301连接组成二合一耐压接地
三合一耐压绝缘接地测试仪，方便灵活
恒流线性放大输出
前面板软件校正，度高
不配RS232，标配PLC接口
键盘锁定功能
TH9403和TH9301连接组成二合一耐压接地
三合一耐压绝缘接地测试仪，方便灵活
简介
■ TH9403型接地电阻测试仪是用来测量电气设备内部的接地电阻，它反映的是电气设备的各处外露可导部分与电气设备的总接地端子之间的（接触）电阻。接地电阻测试仪为了消除接触电阻对测试的影响，采用四段测量法，即在被测电气的外露可导部分和总接地端子之间加上电流，然后再测量这两端的电压，算出其电阻值。本产品满足GB4706.1-2005，GB9706.1-2007等国内外安规标准测试，符合JJG984-2004安规计量规程要求。
应用
技术参数
|
型号 |
TH9403 |
|
输出电流 |
3-30A±（2%+2counts） |
|
输出电压 |
6V |
|
接地电阻范围 |
0-510 mΩ 10A; 0-120 mΩ 10A-30A ±（2%+2counts） |
|
测试时间 |
0.1-999.9s |
|
液晶显示器 |
16x2行背光式液晶显示器 |
|
校正方式 |
软体校正 |
|
记忆装置 |
可记忆电流，电阻，时间等设定值 |
|
尺寸/重量 |
275mmx100mm340mm/10kg |
