同惠TH8204A 可编程直流电子负载产品详细规格
TH8200系列可编程直流电子负载为同惠研发制造的一款、功能齐全的直流电子负载。
TH8200系列产品采用双核（ARM+DSP）自动控制硬件电路架构，使得系统运行更加稳定；完备的硬件保护电路功能（OVP、OCP、OPP、OHP、REV、UVP）对仪器及被测物实施全面保护，消除了用户的后顾之忧。
采用高速、安全、可靠性强的16位采样芯片，确保采样精度和分辨率，单次采样可同步刷新电压、电流值；100kHz真实采样速率，测量精度高，抗干扰能力强，并能显示瞬态加载电流波形。
负载电流变化速率可达24A/μs(TH8204)，小设置分辨率为10μA(TH8201)可应对各种需电流高速变化的电源、电流传感器试验。
负载具有可编程软启动功能，采用Linux操作系统，使设置储存文件数量不受限制，并提高了对USB储存器的兼容性。
仪器前面板人性化的交互式设计使用户可以方便快捷的进行各种设置操作，更提供了丰富的有线、无线通讯接口以满足用户的通讯及系统连接需求。
A.负载工作模式
常规模式（4种）
CC恒定电流模式
不管电压是否改变，电子负载始终消耗恒定的电流。
CR恒定电阻模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
CV恒定电压模式
电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
CP恒定功率模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
高级模式（12种）
DYN动态负载模式
高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。
SWP动态频率扫描模式
电子负载提供一种可编程的动态频率扫描，以变频找出坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率可达50kHz，用以捕捉被测电源恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。
CR-LED模拟LED测试模式
通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。
ARB任意IV特性模式
在ARB模式下，可设定3-100个I-V特征点从而组成任意的I-V特性曲线。两点之间采用线性插值。该模式可用来模拟二极管等
BATT电池测试模式
负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
负载效应测试
负载将在低准位拉载电流（Imin）、高准为拉载电流（Imax）和正常工作电流（Inormal）下进行带载，并分别持续一段预设的时间（Delay），然后记录下不同载荷下的电压值，测量并显示被测电源的负载调整率（Regulation）、ΔV及电源内阻（Rs）。
典型波形加载功能
可编辑周期性电流信号进行拉载
波形类型：正弦波、三角波、方波、梯形波、前锯齿波、后锯齿波
可调参数：幅度、周期等。
该功能可用于模拟电容性负载开机、模拟非线性负载的拉载状况、模拟汽车发电机的带载。
TIME时间量测模式
在0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。
MPPT功率点追踪测试模式
基于DSP算法，找出电源提供的功率，以及对应的电压值与电流值。
OVPT过电压保护测试模式
负载捕捉输入电压峰值点及下降沿，并在下降沿时刻的预设电平(Vtrig)处触发，则此电压峰值便是被测电源的过压保护点，而峰值时刻到触发时刻的时间间隔，便是被测电源的OVP响应时间（Tovp），Tovp量测精度2us。
OCPT过电流保护测试模式
电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
OPPT过功率保护测试模式
电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
MPPT功率点追踪测试模式
基于DSP算法，找出电源提供的功率，以及对应的电压值与电流值。
LIST列表测试模式
LIST模式可以准确高速的完成复杂的任意电流变化模式，完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，满足复杂的测试需求。
主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。
AUTO自动测试模式
AUTO模式可以准确的模拟生产线的自动测试流程，完成多步骤的精密测试，可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式，通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限，可以判断每一步是否合格。
典型电路模型模拟加载功能
用户选择一个电路模型，并自定义元件参数，负载模拟该电路的V/I特性
提供六种常用阻抗电路
模拟电容性负载开机、模拟非线性负载的拉载状况、模拟汽车发电机的带载。
B.可编程的加载电流变化率
用户可根据应用场合设置电流加载时的变化速率。如果设置速率,在以下情况下速率会发生作用。
◎更改设定值改变电流值时（包括各种高级功能）。
◎因加载电流值而发生变化时。
C.可编程软启动功能
软启动功能可以用来设置负载电流的上升时间。启动时间在10μs到500ms之间连续可调。
此功能可用于防止被测物因负载电流急剧上升而造成输出不稳定的情况，也可用于避免电源因过电流保护而延时启动的情况。
D.数字化仪功能（digitized）
按照设定采样率（100Hz-100kHz）采集设定点数的电压和电流值，并以曲线的形式显示到屏幕上，也可上传到上位机进行数据处理。主要可用于捕捉电压和电流的瞬变信号。
E.短路功能
独立短路测试功能，支持任何功能模式下进行短路测试，实现与其他功能的无缝衔接。当仪器进入短路测试时，仪器按当前量程的电流加载。
F.并机功能
并机有两种方式：
◎主从模式
以其中一台作为主机，并联多4台相同机型为从机，主机的面板可控制及显示全部系统。需要选购对应数量并联运行电缆
◎主机+功率放大器模式
以单机功率1kW以上负载为主机，可以并接4台功率放大器，主机的面板可控制及显示全部系
■ 电源类
充电器，开关电源，通讯电源，LED驱动，手机电池，充电宝等
■ 新能源
太阳能电池，新动力汽车，电动自行车
■ 电力电子元器件
保险丝/接插件/继电器/传感器
■ 自动化设备集成测试
型号
TH8204A
输入功率
1000W
输入电压
150V
输入电流
0-100A
静态模式
恒定电流（CC）、恒定电阻（CR）、恒定电压（CV）、恒定功率（CP)
小操作电压
1.5V@1A
1.5V@10A
1.5V@100A
恒定电压
（CV）
量程
0-15V
分辨率
1mV
量程
0-150V
分辨率
10mV
精度
0.05%+0.05%FS
恒定电流
（CC）
量程
0-1A
分辨率
0.03mA
量程
0-10A
分辨率
0.3mA
量程
0-100A
分辨率
3mA
精度
0.1%+0.1%FS.
恒定电阻
（CR）
量程
0.03Ω-30Ω
量程
0.12Ω-120Ω
量程
3Ω-3000Ω
分辨率
精度
Vin/Rset*0.2%+0.2%FS
恒定功
率（CP)
量程
0-10W
分辨率
1mW
量程
0-100W
分辨率
10mW
量程
0-1000W
分辨率
100mW
精度
0.3%+0.3%FS
Von&Voff
控制
Von&Voff
CC/CR/CP
精度
0.2%FS
高级模式
动态负载模式、动态频率扫描、模拟LED测试、电池测试、时间量测、功率点追踪测试、OCPT测试、OVPT测试、OPPT测试、正弦波测试、列表测试、自动测试。
动态模式-定电流模式
小工作电压
1.5V
频率
范围
100Hz-50kHz/0.01Hz-1kHz
精度
1μs/1ms+100ppm
占空比
1-99%(少上升时间受控)
斜率
量程
0.24A/ms
-0.12A/µs
分辨率
0.03mA/µs
量程
2.4A/ms-
1.2A/µs
分辨率
0.3mA/µs
量程
24A/ms -12A/µs
分辨率
3mA/µs
精度
10%±20µs
小上升时间
10µs
电流
量程
0-1.2A
分辨率
0.03mA
量程
0-12A
分辨率
0.3mA
量程
0-120A
分辨率
3mA
测量（回读）
电压
量程
0-15V
分辨率
1mV
量程
0-150V
分辨率
10mV
精度
0.05%+0.05%FS
电流
量程
0-1.2A
分辨率
0.03mA
量程
0-12A
分辨率
0.3mA
量程
0-120A
分辨率
3mA
精度
0.1%+0.1%FS
功率
量程
0-10W
分辨率
1mW
量程
0-100W
分辨率
10mW
量程
0-1000W
分辨率
100mW
精度
0.3%+0.3%FS
自动测试
步骤
100/Program
时间
0.1m-30s(Resolution:0.1ms)
负载设置
参考静态模式
分档参考
电压/电流/功率
外部波形(20kHZ)-恒定电流模式
电流
0-1.2A
0-12A
0-100A
电平
0-10V
精度
0.5%F.S.
保护功能
过功率保护
(OPP)
√
过电流保护
(OCP)
√
过电压保护
(OVP)
√
过温度保护
(OTP)
√
逆压报警（REV）
√
欠压保护（UVP）
√
其他功能
电流监测
√
短路功能
定电流(CC)
电流量程
定电压(CV)
电压量程
定电阻(CR)
0.015Ω至4kΩ

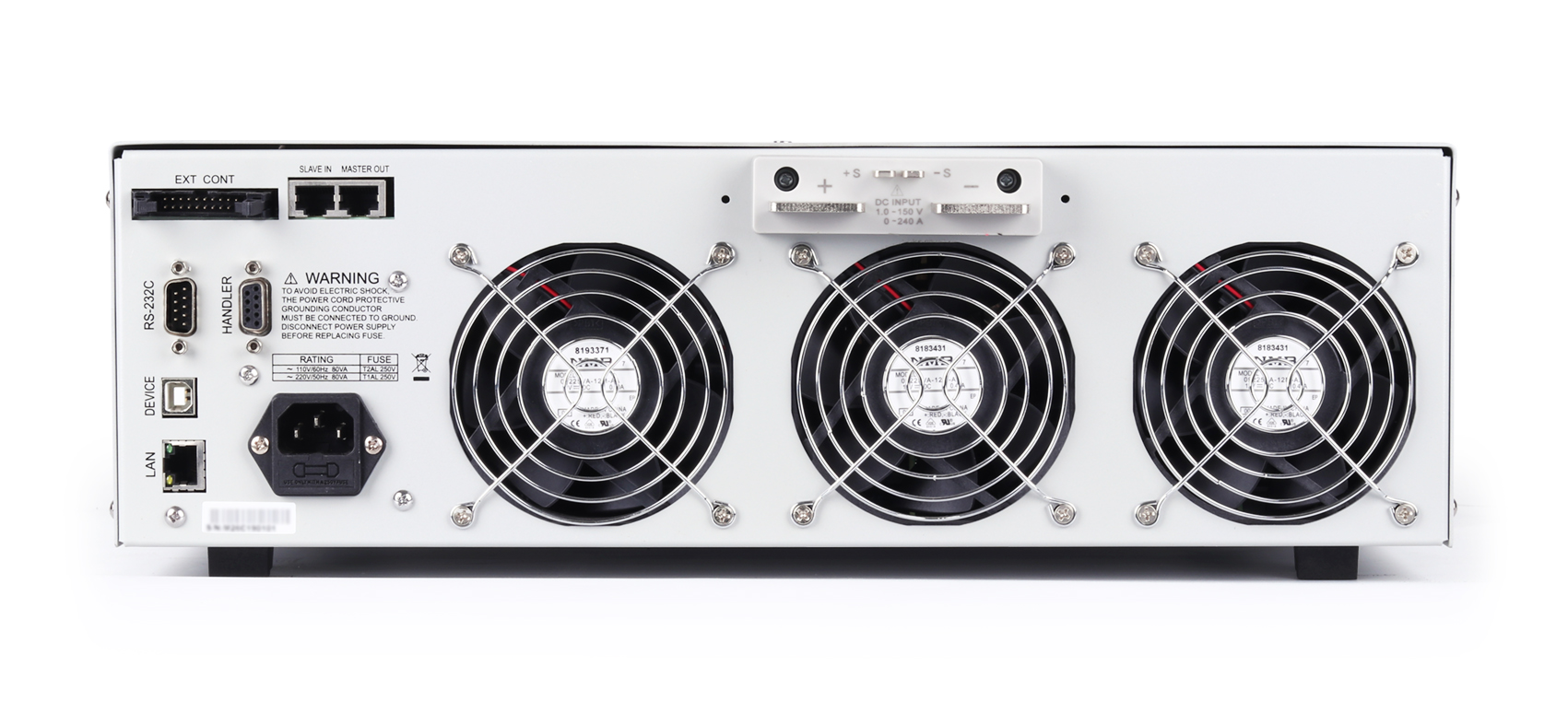

接口
网口
√
Handler口
√
USB Host
√
USB Device
√
并联接口
√
供电和安全
供电电源
110/220VAC
市电频率
50/60Hz
安全
CE
环境和温度
工作温度
0-40℃
存储温度
-20-80°C
尺寸和重量
尺寸(mm)
430*129*479mm
重量(kg)
17.3kg
