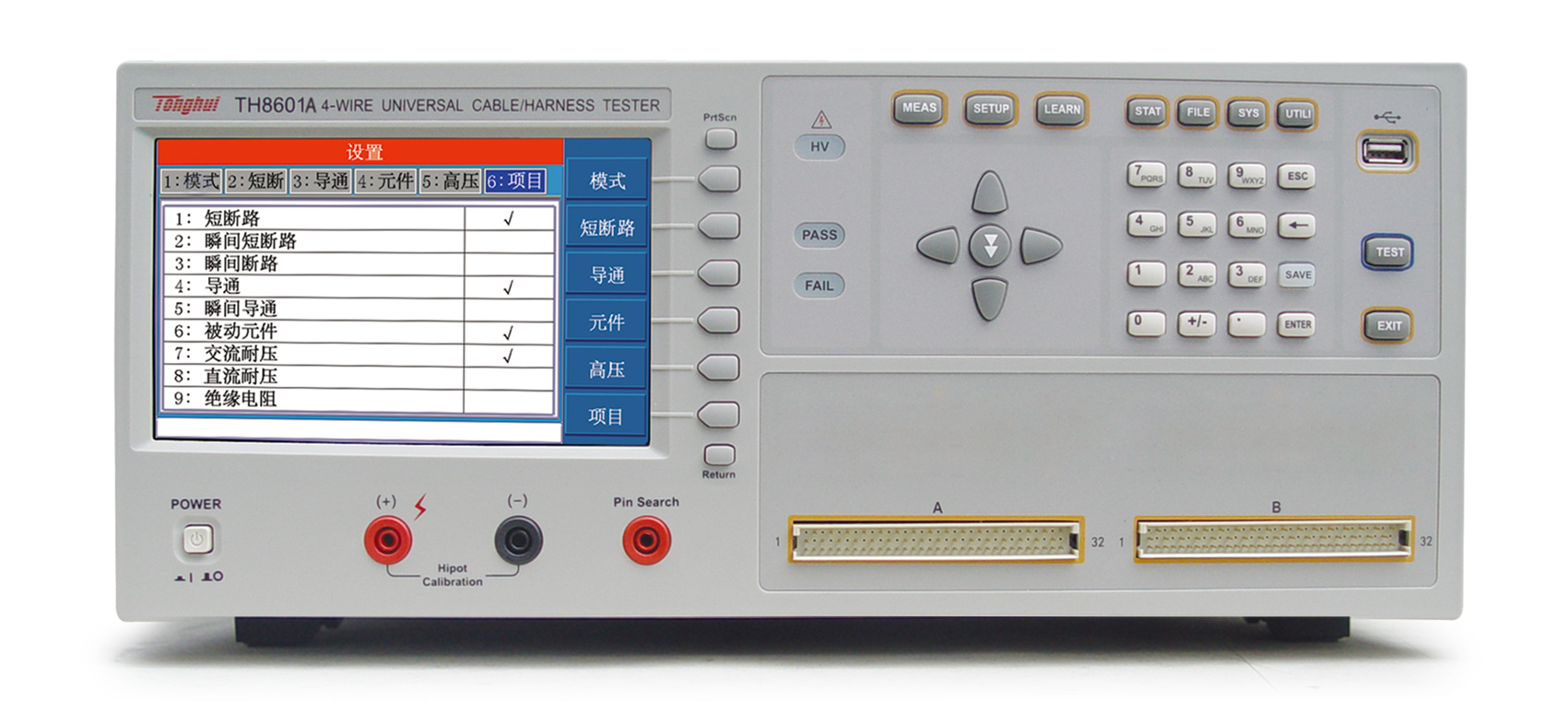

同惠TH8601A 线材综合测试仪产品详细规格
交流50Hz-100kHz测试频率, 0.1%度
直流0V-5V测试幅度, 10%度
多64P脚位进行扫描和测试
大于10G的自身绝缘阻抗
7寸TFT LCD真 彩显示器，800I480分辨率，16位色
Cotex_ M3处理器核心
中英文可选操作界面

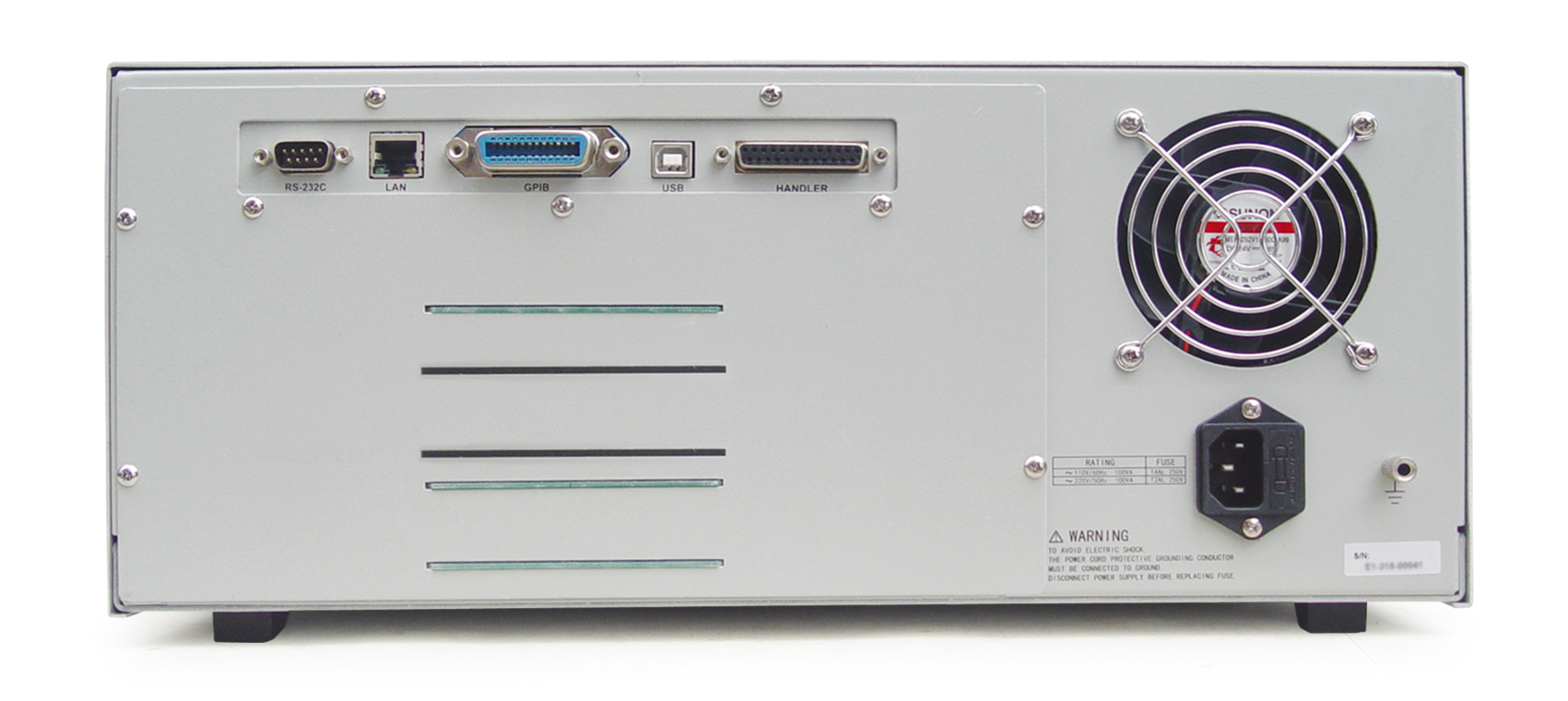

RS232, RS485, GPIB, USB, LAN, Handler等接口选择
USB接口用于存储设置文件,存储测试数据,程序升级
■ TH8601系列四端线材综合测试仪是于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。本系统采用的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。丰富的接口设计，本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。
■ 通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、
USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE
硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品
连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、
GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、电感，电阻，二极管
■ 安规测试
多路耐压、绝缘
|
参数 |
范围 |
详细指标 |
|
|
测试脚位（Pin） |
TH8601 |
128 |
|
|
TH8601A |
64 |
||
|
测试信号源 |
正弦信号源 |
50Hz-100kHz 幅度、频率可编程 |
0.02% |
|
电容元件测试 |
1Vrms |
10% |
|
|
可编程直流信号源 |
5Vdc MAX |
10% ±1个字 |
|
|
可编程直流电流源 |
1-20mA |
10% ±1个字 |
|
|
可编程直流高压源 |
5V-100V |
10% ±1个字 |
|
|
100V-1500V |
5% ±1个字 |
||
|
可编程交流高压源 |
50V-100V |
10% ±1个字 |
|
|
100V-1000V |
5% ±1个字 |
||
|
通道板通断扫描信号源 |
5V |
|
|
|
测试速度 |
瞬间断短路（128点） |
10ms（一次全部扫描64NET O/S的时间） |
|
|
单边灵敏度扫描测试(64 路) |
|
||
|
网络表扫描测试（64 路） |
|
||
|
测试速度基本值 |
100ms（单个被动元件的测量时间，或者一条电缆的总测量时间） |
||
|
电容测量 |
10pF-1000μF |
10% ±1个字 |
|
|
电阻测试 |
0.01Ω-1MΩ |
2% ±1个字 |
|
|
导通/瞬通 |
0.01Ω-950Ω |
2% ±1个字 |
|
|
断短路 |
1kΩ-50kΩ |
10% ±1个字 |
|
|
二极管测试 |
0-10V |
10% ±1个字 |
|
|
绝缘电阻 |
1MΩ-100MΩ |
5% ±5个字 |
|
|
100MΩ-1000MΩ |
10% ±5个字 |
||
|
直流漏电流 |
1μA-5mA |
5% ±2个字 |
|
|
交流漏电流 |
0.01mA-5mA |
10% ±5个字 |
|
