同惠TH7120 可编程线性交流电源产品详细规格
TH7100系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。
该系列电源性能强大，功能齐全，能满足客户的绝大多数实际应用需求。其定时输出功能可以满足客户对产品开关机次数的寿命测试；突波陷波功能可应用于模拟电源的突发波形；调光功能可应用于模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品缺陷；设置参数的上下限，可对产品进行分选并输出测试结果；其高速的响应时间（<100μs）可适应客户的快速加载、除载需求；手动、程控模式可满足客户任意波形输出需求。
TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。
目前TH7100系列可编程交流电源可提供三个型号的选择:
功能特点
A. 输出操作区域（TH7105）

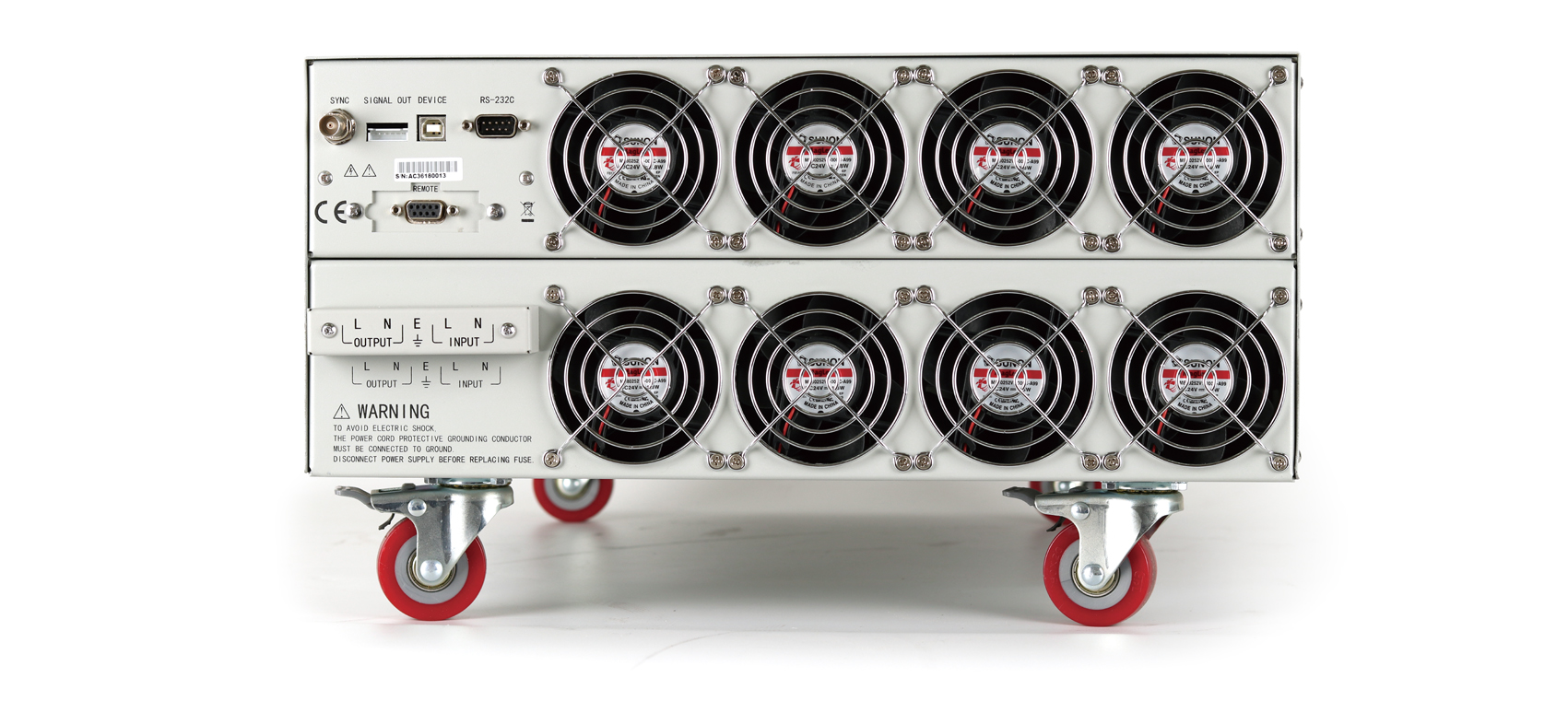

B. 小体积（0.5、1kW 2U高度，2kW 4U 高度），前后面板输出
C. 操作灵活方便
快速准确的输入设置参数，避免了电位器调节带来的效率低下和不问题，输出开关可控，可保护被测件和仪器本身。
D. 强大的测量功能
测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF。
E. 手动模式
F. 程控模式
G. 可调相位角
初始相位和终止相位均可设置
H. 定时输出功能
用于测试产品的开关机次数货寿命测试
I. 突波陷波功能
模拟电源突发波形
假设输出电压位100V,输出频率为50Hz，SD电压为50V，SD位置为20ms，SD时间为10ms。
J. 调光功能
只能输出波形，不能显示测量结果。
模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品的缺陷。
K. 分选及结果显示方式
可对电压、电流、频率、功率等设置上下限，并将测试结果用不同的方式显示并输出测试结果。
L. 遥控信号输出
·PASS讯号 接在1和2之间
·FAIL讯号 接在3和4之间
·PROCESSING讯号 接在5和6之间
M. 远程遥控控制
N.强大的保护功能
|
设定电流保护（HI-A）： |
当输出电流大于设定电流时，显示器会显示“HI-A”，蜂鸣器报警（警报讯响打开时）ON/ OFF键指示灯闪烁。 |
|
过压保护（OVP） |
当电压输出范围在0V-150V时，而输出电压过设定电压5V，或当电压输出范围在150V-300V 时，而输出电压过设定电压10V，显示器会显示“OVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
|
低电压保护（LVP） |
当电压输出范围在0V-150V时，而输出电压低于设定电压5V，或当电压输出范围在0V-300V 时，而输出电压低于设定电压10V，显示器会显示“LVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
|
过流保护（OCP） |
当输出电流连续1s过额定满载电流的110%或输出短路时，显示器会显示“OCP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁 |
|
过功率保护（OPP） |
当输出功率连续5s过额定满载功率的105%-110%，或小于1s输出功率过额定满载功率的 110%，显示器会显示“OPP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
|
过温度保护（OTP） |
当机器散热块温度过60℃，风扇加速；当机器散热块温度过130℃，显示器会显示 “OTP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。 |
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备
|
产品型号 |
TH7105 |
TH7110 |
TH7120 |
|
|
AC输出 |
||||
|
额定功率 |
500W |
1000W |
2000W |
|
|
输出电压 |
0-300V |
|||
|
输出频率 |
45.0Hz-500Hz |
|||
|
电流 （RMS） |
0-150V |
4.2A |
8.4A |
16.8A |
|
0-300V |
2.1A |
4.2A |
8.4A |
|
|
峰值电流 |
0-150V |
16.8A |
33.6A |
67.2A |
|
0-300V |
8.4A |
16.8A |
33.6A |
|
|
相位 |
1Φ/2W |
|||
|
总谐波失真（THD） |
输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5% |
|||
|
波峰因素 |
≥4 |
|||
|
线性调整率 |
0.1%±10% |
|||
|
响应时间 |
<100μs |
|||
|
AC输入 |
||||
|
相位 |
1Φ |
|||
|
电压 |
115/230Vac±15％ |
|||
|
频率 |
47～63Hz |
|||
|
电流 |
16A/8A |
30A/16A |
30A |
|
|
功率因素 |
0.7 |
|||
|
设置 |
||||
|
|
范围 |
0-300V |
||
|
电压 |
分辨率 |
0.1V |
||
|
|
范围 |
45～500Hz |
||
|
频率 |
分辨率 |
在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz |
||
|
初始、终止 相位角 |
范围 |
0～359° |
||
|
分辨率 |
1° |
|||
|
测量 |
||||
|
|
范围 |
0～300Vac |
||
|
电压 |
分辨率 |
0.1V |
||
|
|
度 |
±（读数的0.5%＋2个字） |
||
|
|
范围 |
45.0Hz～500Hz |
||
|
频率 |
分辨率 |
0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz） |
||
|
|
度 |
±0.1Hz |
||
|
|
0-150V |
0.000～4.200A |
0.000～8.400A |
0.000～16.800A |
|
|
0-300V |
0.000～2.100A |
0.000～4.200A |
0.000～8.400A |
|
电流 |
分辨率 |
0.001A |
||
|
|
度 |
±（读数的0.5%＋5个字） |
||
|
|
0-150V |
0.00～12.6A |
0.00～25.2A |
0.00～50.4A |
|
|
0-300V |
0.00～6.3A |
0.00～12.6A |
0.00～25.2A |
|
峰值电流 |
分辨率 |
0.01A |
||
|
|
度 |
±（读数的5%＋2个字） |
||
|
|
范围 |
0～500W |
0～1000W |
0～2000W |
|
功率 |
分辨率 |
0.1W(0～1000W) |
0.1W(0～1000W);1W(1000～2000W) |
|
|
|
度 |
±(读数的0.6%＋5个字) 在PF>0.5时 |
||
|
|
分辨率 |
0.001 |
||
|
功率因素 |
度 |
计算和显示到3位有效数字 |
||
|
常规 |
||||
|
|
记忆序列 |
50 组，9 步/组 |
||
|
存储 |
状态 |
50 组 |
||
|
远程信号输入 |
输出开、关，读取手动模式记忆序列 1 至记忆序列 7 |
|||
|
远程信号输出 |
合格、不合格、测试中 |
|||
|
同步信号输出 |
输出信号 10V、BNC 型号 |
|||
|
保护 |
过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP) |
|||
|
显示器 |
4.3 英寸TFT LCD，480×270 |
|||
|
接口 |
USB COM、RS232、USBHOST |
|||
|
尺寸（长x宽x高）mm |
600×430×88 |
602×430×178 |
||
|
净重（kg） |
30 |
40 |
75 |
|
