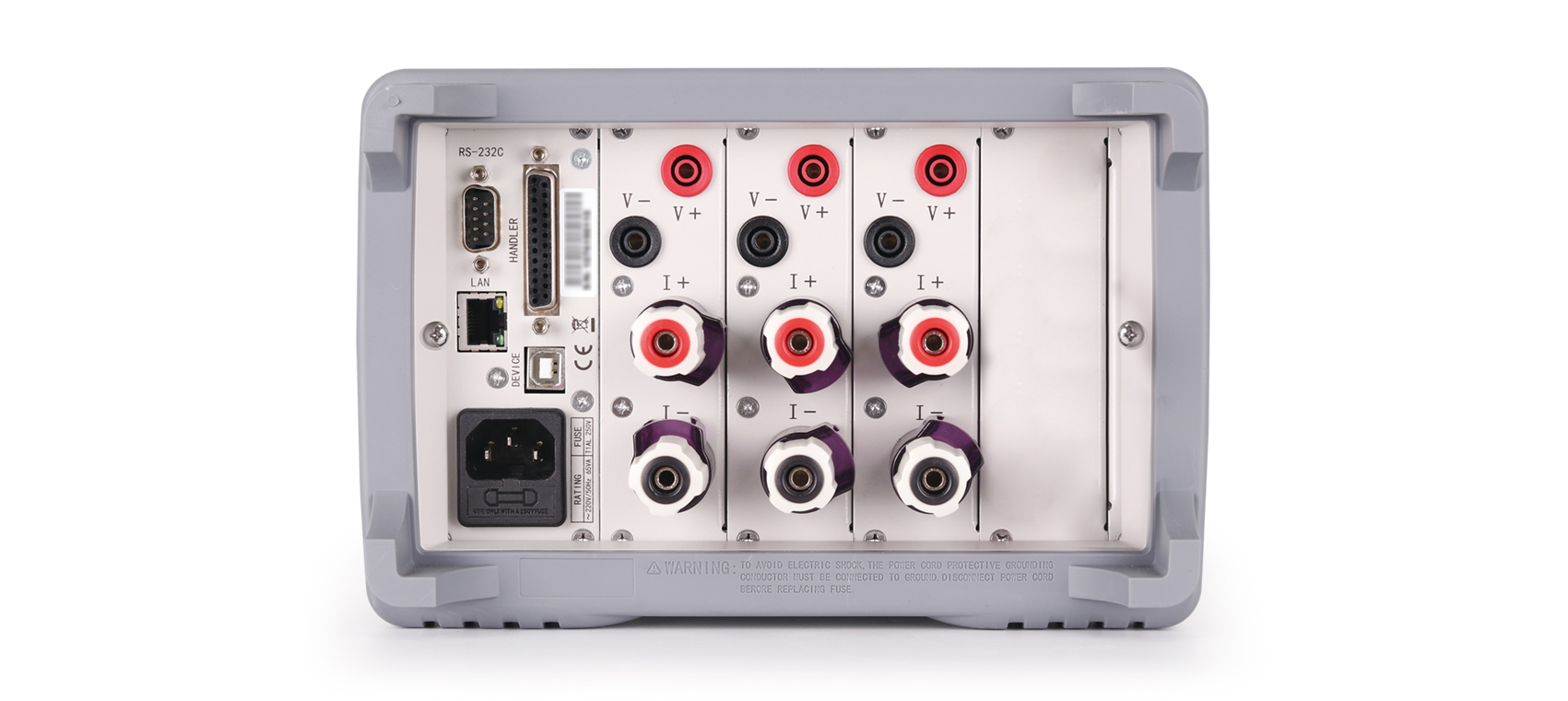

图片仅供参考,产品以实物为准
TH3411EOL 多通道数字功率计产品详细规格
TH3411/TH3421/TH3422是采用的锁相环倍频同步技术，多通道同步源信号可选，搭载嵌入式操作系统，使得人机交互接口较为灵活稳定，其（0.15%读数+0.2%量程+1字）的基本精度、常规测试7次的测试速度、DC/45Hz-420Hz的频率范围可以满足市场上大部分电力系统的测量要求，标配谐波分析功能，对于工频信号可测试50次谐波成分。
支持丰富的对外接口，对于RS232/RS485串口通信，提供了标准的SCPI指令解析和ModBus指令解析协议可选，极大的丰富了自动化系统的编程需求。
提供的比较输出功能，为各种源和负载设备的设计、检验、质量控制和生产测试提供了强有力的工具。
简洁的波形显示以及矢量图显示，可以有效的辅助分析输入信号的特点及异常。
测试数据的U盘记录，方便统计分析测试结果。
功能特点
A. 多通道测试自由显示
B. 主测试页面的测试参数灵活可变
双击对应显示区域即可弹出设置菜单。
C. 比较功能
8个比较通道的比较输出，且输出方式可编程；
简单直观的比较显示，使得比较结果一目了然，同时显示当前对应的输出接口的继电器开关状态；
每个比较通道的比较参数可任意设置。
D. 谐波分析
分析参数可控，提供列表显示及棒图显示方式。
E. 波形显示
提供基本的输入信号的波形显示功能以及积分功率的波形显示。
F. 矢量显示
提供输入信号的矢量图显示，可以直观的反应输入信号的对称关系及相位偏移大小相关信息。
G. 帮助系统
较为丰富的帮助系统能够很好的帮助用户熟悉这台机器。
如在选择线制组合的时候，有线制对应的原理接线图，可以直接对着接线即可，免去接线困扰；
仪器嵌入的帮助系统，在操作需要的时候长按需要帮助的按钮控件即可弹出章节的帮助信息，也可在系统设置的工具栏下直接打开，根据目录索引自由浏览。
H. 软件升级
提供灵活的软件升级控制，使得软件的后期维护变得稳定可靠。
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 世界各国电源规格模拟
■ 电磁兼容设备
■ 电源类设备：交流电源，直流电源，线性电源、开关电源，以及变频器等源类输出设备的电参数测试分析
■ 负载设备：各种类型的家用电器、工业电器、各种电子负载等用电设备的电参数测试分析
| 型号 | TH3411 | TH3421 | TH3422 | ||||
| 通道数 | 3 | 4 | 4 | ||||
| 显示器 | 7寸(800*480)彩色TFT电阻触摸屏 | ||||||
| 接线方式 | 一相两线(1P2W)，一相三线(1P3W)，三相三线(3P3W)，三相四线(3P4W)，三电压三电流(3V3A) | ||||||
|
基本特征 |
AC | ☑ | ☑ | ☑ | |||
| DC | ☑ | ☑ | ☑ | ||||
| 精密型 | ☑ | ☑ | ☑ | ||||
| 微电流 | 无 | 无 | ☑ | ||||
| 谐波分析 | ☑ | ☑ | ☑ | ||||
| 电能测试 | ☑ | ☑ | ☑ | ||||
|
显示方式 |
数据 | ☑ | ☑ | ☑ | |||
| 积分数据 | ☑ | ☑ | ☑ | ||||
| 波形图 | ☑ | ☑ | ☑ | ||||
| 矢量分析 | ☑ | ☑ | ☑ | ||||
| 柱状图 | ☑ | ☑ | ☑ | ||||
| 基本准确度 | 0.15%读数+0.2%量程+1个字 | ||||||
| 电压 | 量程 | 5V-75V/150V/300V/600V（输入阻抗：3MΩ） | |||||
| 分辨率 | 0.01V | ||||||
|
电流 |
量程 | 10mA/30mA/100mA/400mA（输入阻抗：200mΩ） | 1mA/3mA/10mA/40mA（输入阻抗：2Ω） | ||||
|
|
1.5A/5A/20A（输入阻抗：4mΩ） | 150mA/500mA/2A（输入阻抗：40mΩ） | |||||
| 小分辨率 | 10uA | 1uA | |||||
| 功率 | 范围 | 5mW-12kW | 0.5mW-1.2kW | ||||
| 小分辨率 | 0.01mW | 0.001mW | |||||
| 频率 | 范围 | 基频范围：DC/45Hz-420Hz，带宽：21kHz，滤波器5kHz | |||||
| 小分辨率 | 0.01Hz | ||||||
| 功率因数 | 范围 | -1.000 - 1.000 | |||||
| 小分辨率 | 0.001 | ||||||
| 谐波分析 | ±(5%读数+0.3%量程) | ||||||
|
电能积分 |
范围 | 0-99999kWh | |||||
| 分辨率 | 0.001Wh | ||||||
| 精度 | ±(0.2%读数+0.3%量程) | ||||||
|
电能计时 |
范围 | 0-9999:59:59 | |||||
| 分辨率 | 1s | ||||||
| 精度 | ±0.05% | ||||||
| 测量速度 | 约7次/秒 ，谐波/波形功能打开: 4次/秒 | ||||||
| 锁定功能 | 数据锁定 | ||||||
| 量程方式 | 自动/手动 | ||||||
| 输入阻抗 | ≥3MΩ（ 电压输入） | ||||||
| 比较器 | 限声、光报警， | ||||||
| 输出 | 8路可编程继电器输出 | ||||||
| 通讯接口 | RS232C/RS485、USB DEVICE、USB HOST、LAN、HANDLER、WIFI(支持RTL8192及MT7601驱动网卡) | ||||||
| 存储 | USB波形、设置文件 | ||||||
