同惠TH3433 多通道数字功率计产品详细规格
性能特点
通道: 3
■
交直流:支持交流和直流输入测试
软启动:采用软电源开关设计
高分辨显示: 7英寸, 800X600分辨率，电容触摸屏,支持鼠标
操作
提供显示截图操作
宽频输入: 0. 1Hz-100kHz,适用市场上大部分的电力系统
■
嵌入式系统:搭载嵌入式操作系统，人机交互更加灵活、友好
比较功能:提供8个比较通道的比较输出，且输出方式可编程
谐波分析:分析参数可控，提供列表显示及棒图显示方式
波形显示:提供基本的输入信号的波形显示功能以及积分功
率的波形显示
矢量显示:提供输入信号的矢量图显示
灵活的能量积分控制:提供连续时间控制和手动控制能量积
分的运行和停止操作
文件存储: 较为强大的文件系统，兼容大部分U盘使用(FAT
格式) ;

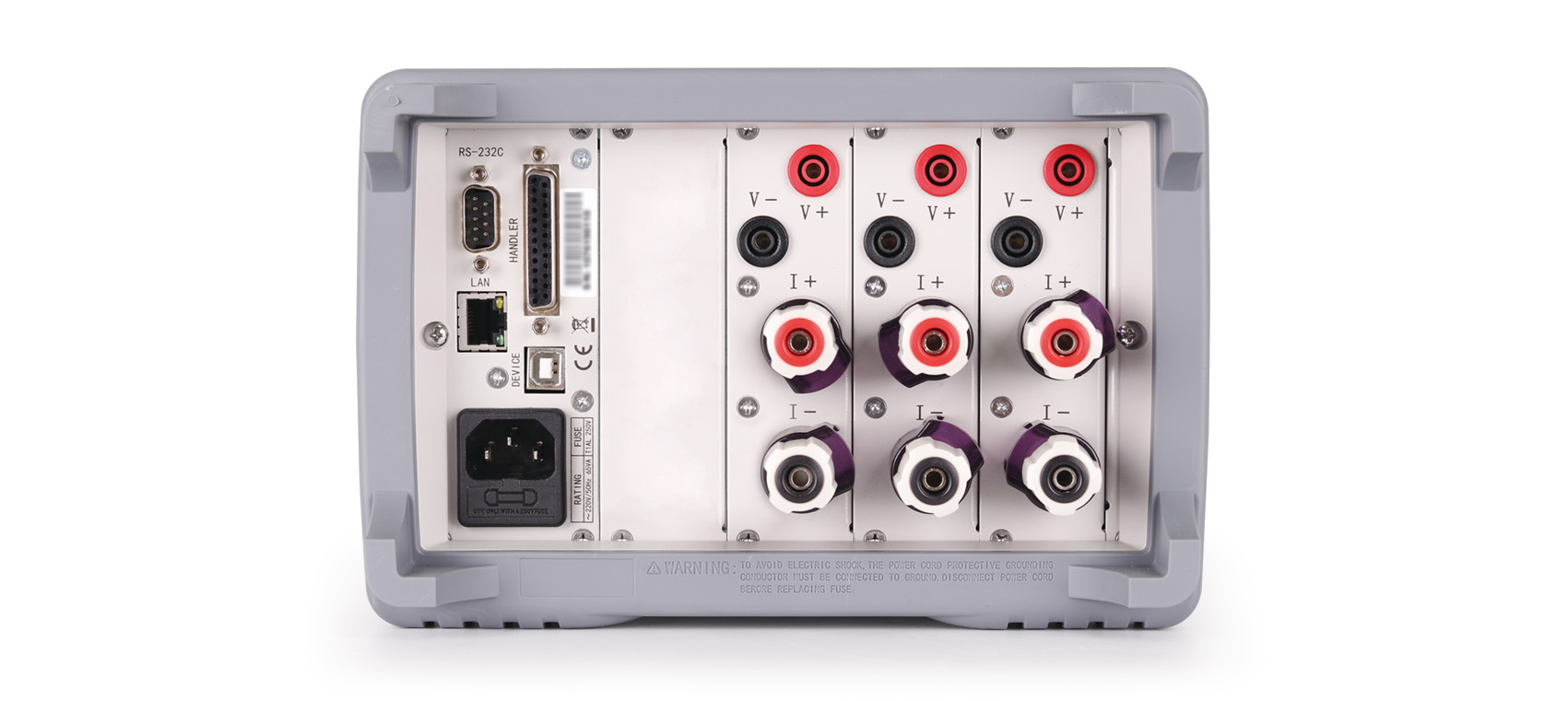

丰富的接口: USB HOST、USB DEVICE、 LAN、 HANDLER、
RS232/RS485(二选- -) ;
通讯协议:支持SCPI指令集及ModBus指令解析。
通道: 3
■
交直流:支持交流和直流输入测试
软启动:采用软电源开关设计
高分辨显示: 7英寸, 800X600分辨率，电容触摸屏,支持鼠标
操作
提供显示截图操作
宽频输入: 0. 1Hz-100kHz,适用市场上大部分的电力系统
■
嵌入式系统:搭载嵌入式操作系统，人机交互更加灵活、友好
比较功能:提供8个比较通道的比较输出，且输出方式可编程
谐波分析:分析参数可控，提供列表显示及棒图显示方式
波形显示:提供基本的输入信号的波形显示功能以及积分功
率的波形显示
矢量显示:提供输入信号的矢量图显示
灵活的能量积分控制:提供连续时间控制和手动控制能量积
分的运行和停止操作
文件存储: 较为强大的文件系统，兼容大部分U盘使用(FAT
格式) ;
丰富的接口: USB HOST、USB DEVICE、 LAN、 HANDLER、
RS232/RS485(二选- -) ;
通讯协议:支持SCPI指令集及ModBus指令解析。
应用
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天军工
■ 网络通讯
■ 音视频设备
■ 监控设备
■ 源类设备
交流电源，直流电源，线性电源、开关电源，以及变频器等源类输出设备的电参数测试分析
■ 负载设备
各种类型的家用电器、工业电器、各种电子负载等用电设备的电参数测试分析
技术参数
| 型号 | TH3431 | TH3433 | TH3434 | TH3441 | TH3443 | TH3444 | |
| 通道数 | 1 | 3 | 4 | 1 | 3 | 4 | |
| 显示器 | 7寸(800*480)彩色TFT电阻触摸屏 | ||||||
| 接线方式 |
一相两线 (1P2W) |
一相两线(1P2W) 一相三线(1P3W) 三相三线(3P3W) 三相四线(3P4W) 三电压三电流(3V3A) |
一相两线 (1P2W) |
一相两线(1P2W) 一相三线(1P3W) 三相三线(3P3W) 三相四线(3P4W) 三电压三电流(3V3A) |
|||
| 基本特征 | AC |
R |
R | ||||
| DC | R | R | |||||
| 精密型 | R | R | |||||
| 微电流 | R | ☐ | |||||
| 谐波分析 | R | R | |||||
| 电能测试 | R | R | |||||
| 显示方式 | 数据 | R | R | ||||
| 积分数据 | R | R | |||||
| 波形图 | R | R | |||||
| 矢量分析 | R | R | |||||
| 柱状图 | R | R | |||||
| 基本准确度（一年） | |||||||
| 电压 | 基本精度 | 0.1%读数+0.1%量程 | |||||
| 分辨率 | 0.001V | ||||||
| 电流 | 精度 | ± (0.1%读数+0.1%量程) | |||||
| 分辨率 | 0.1μA | 1μA | |||||
| 频率分段 | 电压/电流精度 | ||||||
| DC | ± (0.1%读数+0.2%量程) | ||||||
| 0.1Hz ≤ Freq < 45Hz | ± (0.1%读数+0.2%量程) | ||||||
| 45Hz ≤ Freq < 66Hz | ± (0.1%读数+0.1%量程) | ||||||
| 66Hz ≤ Freq < 1kHz | ± (0.1%读数+0.2%量程) | ||||||
| 1kHz ≤ Freq < 10kHz | ± ((0.07*Freq)%读数+0.3%量程) | ||||||
| 10kHz ≤ Freq ≤ 100kHz | ± (0.5%读数+0.5%量程)± [0.04*(Freq - 10k)]%读数 | ||||||
| 输入 | |||||||
| 电压 | 范围 | 1V - 600V | |||||
| 量程 | 15V/30V/60V/150V/300V/600V | ||||||
| 小分辨率 | 0.001V | ||||||
| 输入阻抗 | 2MΩ | ||||||
| 允许输入 | 1000V（1S） | ||||||
| 700V（连续） | |||||||
| 电流 | 范围 | 0.01mA - 2A | 0.1mA - 20A | ||||
| 量程 | 0.5mA/1mA/2mA/5mA/10mA/20mA | 5mA/10mA/20mA/50mA/100mA/200mA | |||||
| 输入阻抗 | 4Ω | 400mΩ | |||||
| 量程 | 0.05A/0.1A/0.2A/0.5A/1A/2A | 0.5A/1A/2A/5A/10A/20A | |||||
| 输入阻抗 | 40mΩ | 4mΩ | |||||
| 小分辨率 | 0.1μA | 1μA | |||||
| 允许输入 | 3A（1S） | 30A（1S） | |||||
| 2A（连续） | 20A（连续） | ||||||
| 功率 | 范围 | 0.01mW - 1.2kW | 0.1mW - 12kW | ||||
| 小分辨率 | 0.001mW | 0.01mW | |||||
| 频率 | 范围 | 基频范围：DC/0.1Hz - 100kHz,滤波器500Hz | |||||
| 小分辨率 | 0.01Hz | ||||||
| 功率因数 | 范围 | - 1.000 - 1.000 | |||||
| 小分辨率 | 0.001 | ||||||
| 谐波分析 | 基频范围 | 10Hz~1.2kHz | |||||
| 精度 | ± (5%读数+0.3%量程) | ||||||
|
|
范围 | 0 - 99999kWh | |||||
| 电能积分 | 小分辨率 | 0.001Wh | |||||
|
|
精度 | ± (0.2%读数+0.3%量程) | |||||
|
|
范围 | 0 - 9999：59：59 | |||||
| 电能计时 | 分辨率 | 1s | |||||
|
|
精度 | ± 0.05% | |||||
| 更新率 | 可选0.1s/0.25s/0.5s/1s/2s/10s/20s | ||||||
| 锁定功能 | 数据锁定 | ||||||
| 量程方式 | 自动/手动 | ||||||
| 输入阻抗 | ≥ 2MΩ（电压输入） | ||||||
| 比较器 | 限声、光报警， | ||||||
| 输出 | 8路可编程继电器输出 | ||||||
| 测量辅助功能 | |||||||
| 数据缓冲存储功能 | 对测试结果进行U盘存储，可以在PC端进行统计分析 | ||||||
| 保存/加载功能 | 设置数据的保存分为测量参数设置和系统参数设置 | ||||||
| 键盘锁定功能 | 可锁定前面板按键以及触摸屏操作，有效防止误操作 | ||||||
| 通讯与接口 | 串行通讯 | RS232C/RS485二选一，需出厂前预装 | |||||
| USB HOST | 通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或的无线网卡（WIFI支持RTL8192及MT7601)等设备支持 | ||||||
| USB DEVICE | 通用串行总线插座，小型B类（4个接触位置）；与USBTMC - USB488和USB2.0相符合，阴接头用于连接外部控制器。可选CDC模式或TMC模式。 | ||||||
| LAN | 10/100BaseT以太网，8引脚，通信稳定。 | ||||||
| HANDLER | 8路继电器输出，用于比较信号的结果输出 | ||||||
| 存储 | USB波形、设置文件 | ||||||
| 电源供应 | AC220V± 10%，50/60Hz± 5%，软电源开关 | ||||||
| 体积W*H*D | 工作尺寸 | 236mm*154mm*475.5mm（含外套） | |||||
| 上架尺寸 | 215mm*132mm*441mm（W*H*D） | ||||||
| 重量 |
8.1kg |
||||||
