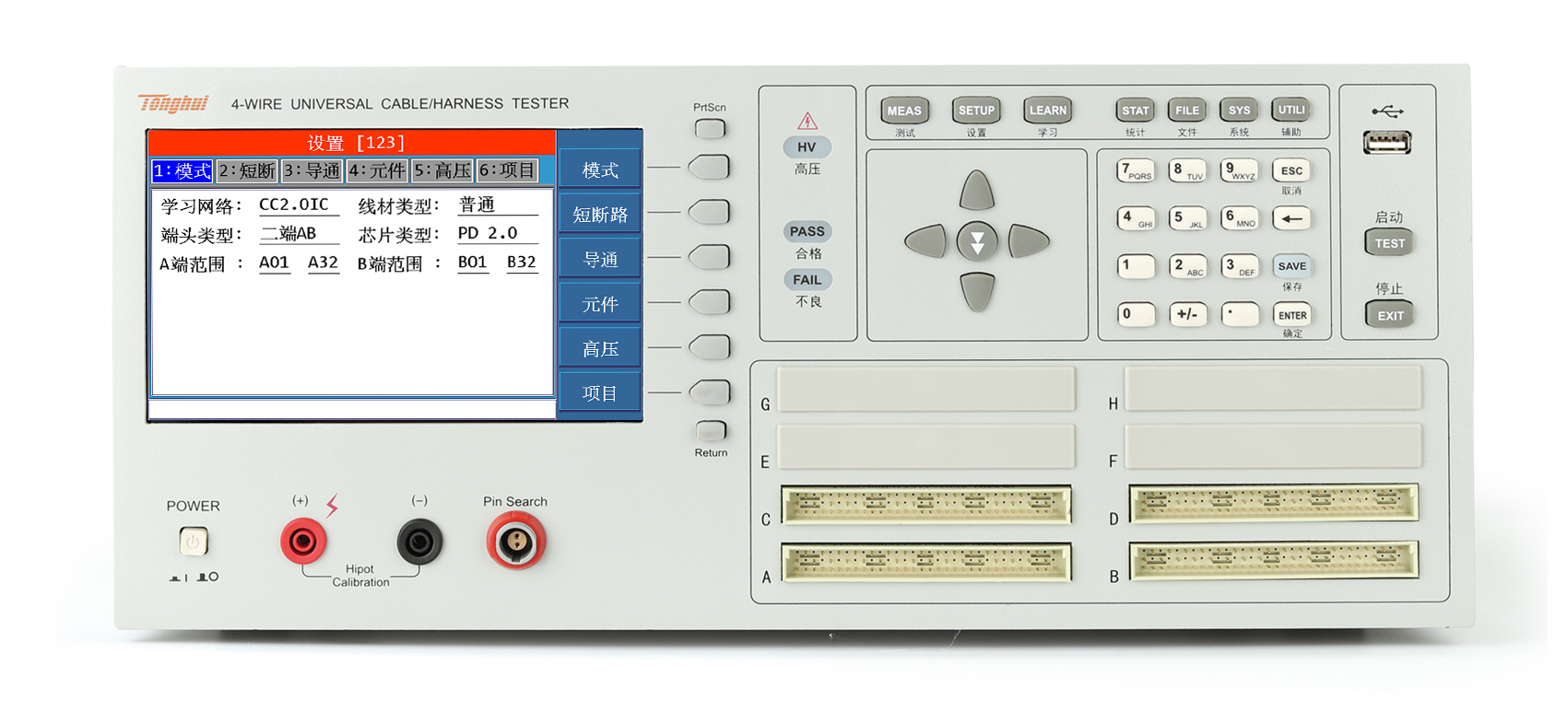

图片仅供参考,产品以实物为准

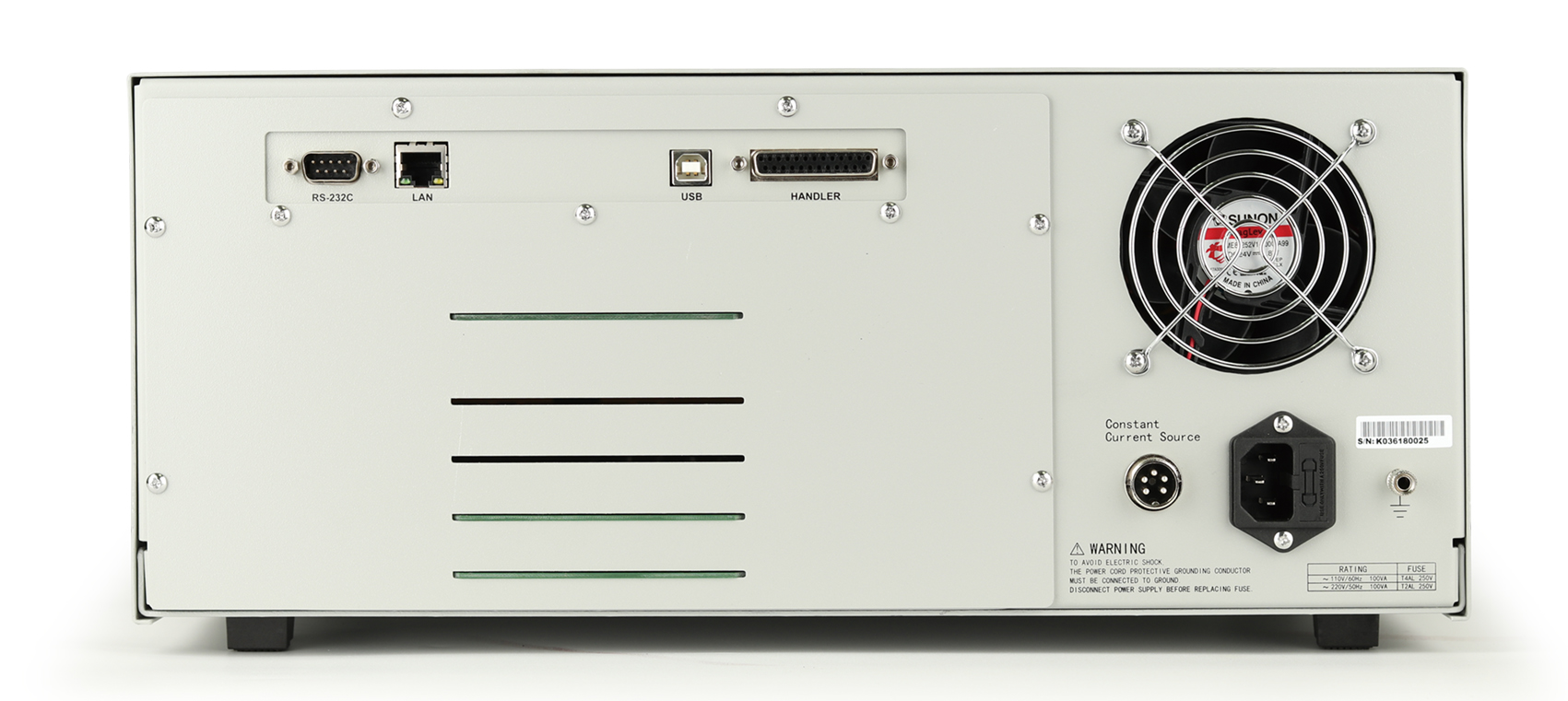

同惠TH8602B 线材综合测试仪产品详细规格
7TFT LCD真彩显示器，800X480分辨率， 16位 色。
内部存储空间3M
支持U盘存储测试文件
■- 键截屏功能，图片自动存储至U盘
■
可通过盘在线升级程序
■
中英文可选操作界面
提供256路通道，分为A、B、C、D、E、F、G、H
共8个插槽
提供可靠的电弧侦测功能
■
测试电阻、电容、二极管等元件，采用了四端测试技术，测
试精度更高;采用了电压电流分离并行采样技术，采样数据更快
■
支持Type c相关线材测试，提供了整套测试方案，加入了元件
一键设定功能。.
■内设一个独立 的直流恒流源，可以提供5A恒流源用于测
试压降
■
内设一个独立的读写芯片的模块，检测线材中的芯片是否正
常(TH8602B、THB602C )
■
支持连接头测试，提供了多产品测试功能，以及每个产品的
信号输出。
支持多文件测试，为复杂线材提供更多更灵活的测试方案。
■
HANDLER接口，支持16路输出,选配均为继电器驱动，同时用
户可以自由定义每路的信号和电平
■
通讯指令提供了SCF I指令系统
提供仪器自检功能以及维修功能,可以进行在线排查仪器故
障
■ 通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPE-C数据线、
USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE
硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品
连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、
GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、电感，电阻，二极管，电容极性、压降
■ 安规测试
交流耐压、直流耐压、绝缘绝缘
|
参数 |
TH8602-1 |
TH8602B |
TH8602C |
TH8602-2 |
TH8602-3 |
TH8602-4 |
||
|
测试脚位Pin |
64 |
128 |
192 |
256 |
||||
|
测试信号源 |
交流信号源 |
频率 幅度 |
50Hz-100kHz，精度0.02% 0-1Vrms,精度10% |
|||||
|
|
直流信号源 |
电压 电流 |
0-5V，精度10%±1个字 1-20mA，精度10%±1个字 |
|||||
|
|
通道板通断扫描信号源 |
5Vdc |
||||||
|
电容测量 |
1uF-1000 μF ，精度： 10%±1个字 |
|||||||
|
直流电阻DCR |
10m Ω-1M Ω，精度： 2%±1个字 |
|||||||
|
导通/瞬通 |
10m Ω-50 Ω |
|||||||
|
断短路 |
1kΩ-50kΩ，精度： 10%±1个字 |
|||||||
|
二极管测试 |
0-10V，精度： 10%±1个字 |
|||||||
|
直流耐压 |
电压 电流 |
5V-1500V，精度： 10%±1个字 1uA-5mA，精度： 10%±5个字 |
5V-1000V，精度： 10%±1个字 1uA-5mA，精度： 10%±5个字 |
|||||
|
交流耐压 |
电压 电流 |
50V-1000V，精度： 10%±1个字 0.01mA-5mA，精度： 10%±5个字 |
50V-750V，精度： 10%±1个字 0.01mA-5mA，精度： 10%±5个字 |
|||||
|
绝缘电阻 |
电压 电阻 |
5V-1500V，精度： 10%±1个字 1MΩ-1GΩ，精度： 10%±5个字 |
5V-1000V，精度： 10%±1个字 1MΩ-1GΩ，精度： 10%±5个字 |
|||||
|
TYPE-C线缆检测 |
EMARK芯片内容读写校验 5A独立恒流源 5A20V压降测试 |
------ ------ ------ |
√ ------ ------ |
√ √ √ |
------ ------ ------ |
------ ------ ------ |
------ ------ ------ |
|
|
测试速度 |
瞬间断短路： 4ms 瞬间断路： 5μs-2ms |
|||||||
