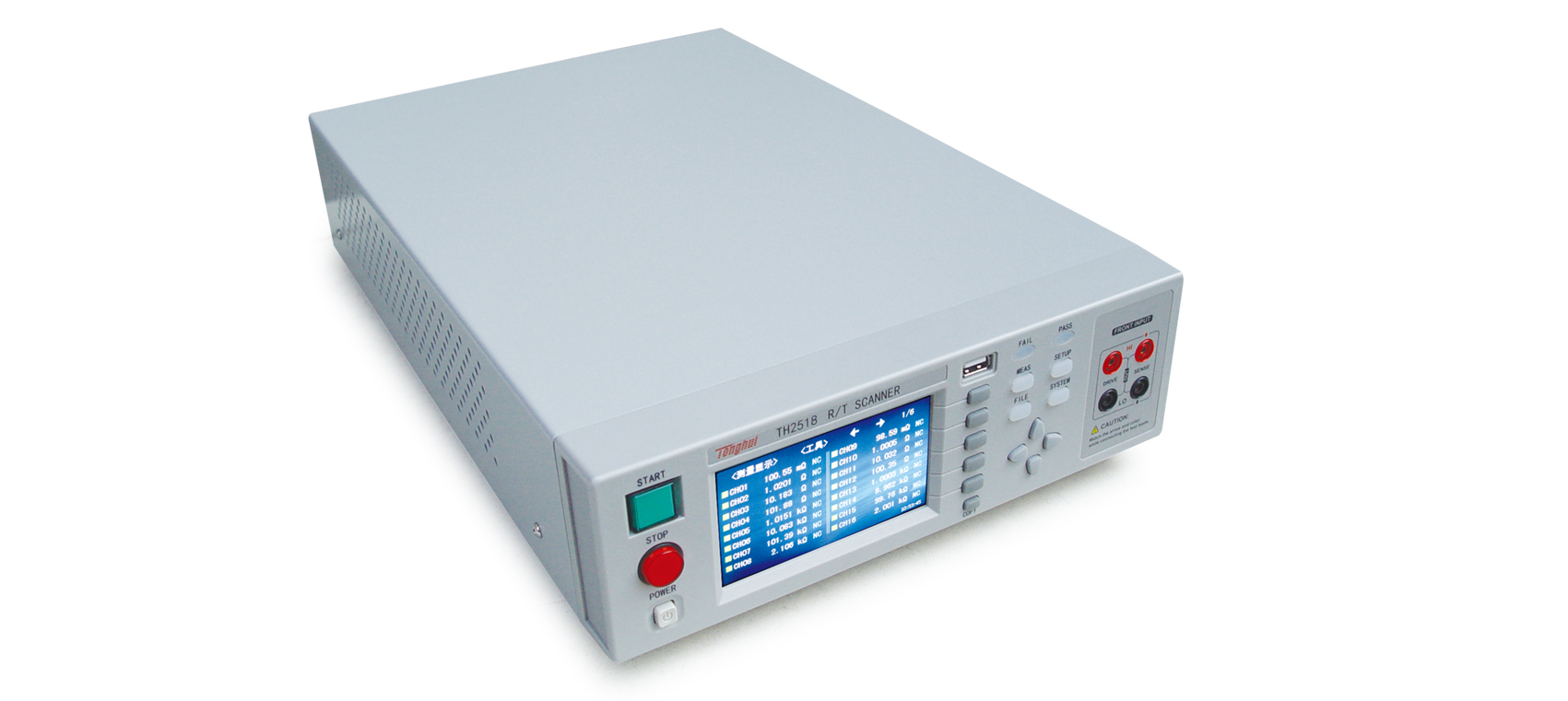

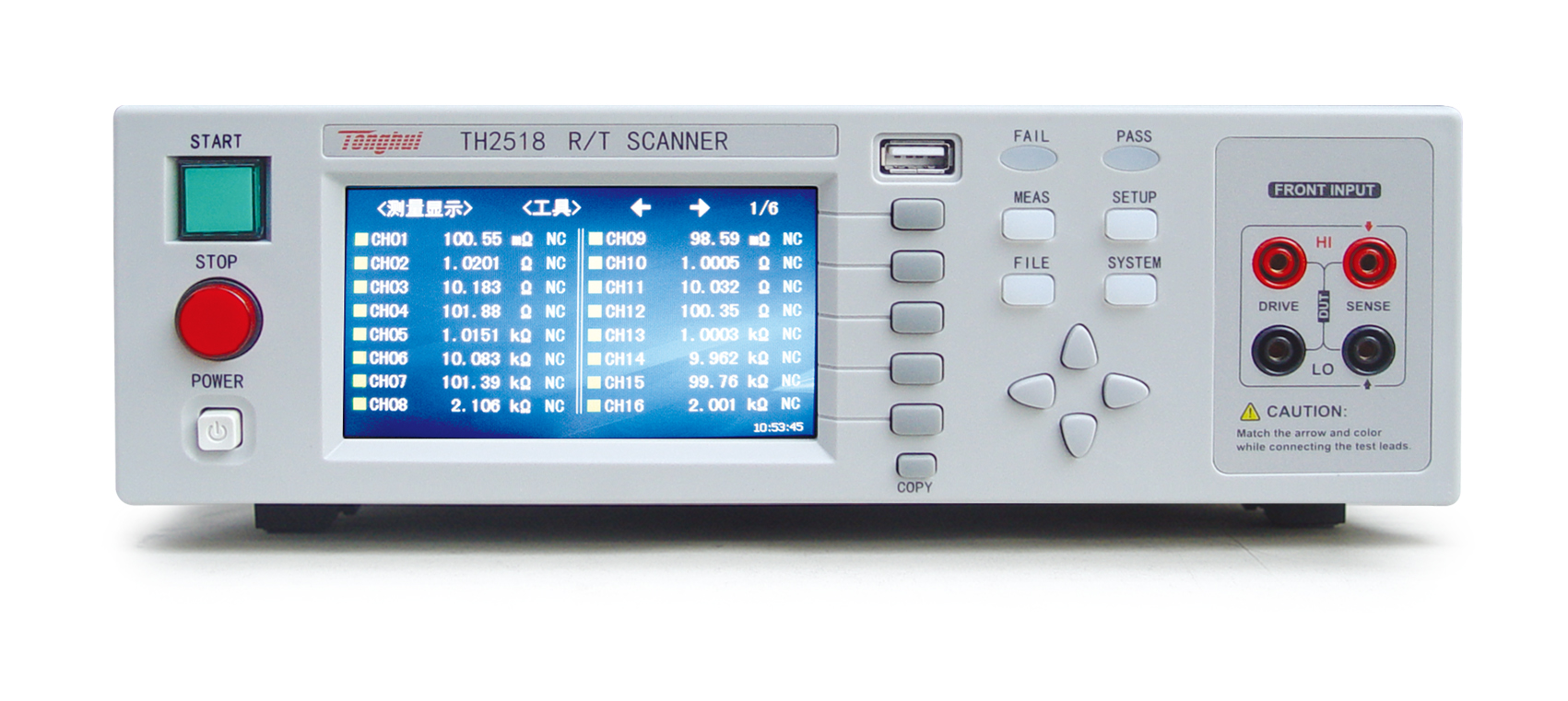

同惠TH2518 电阻/温度扫描测试仪产品详细规格
性能特点
电阻范围: 10uS2 - 200kQ
电阻精度: 0. 05%，电阻分辨率: 10uS
温度基本精度: 0.2C
测试速度可达600次/秒
15通道/单元，6单元同步测量,多90路电阻单机或扫描测试
扫描测试通路采用的测试端可编程
■每个测试单元 可自由插拔
■ 温度补偿功能(TC)
■- -键截屏功能
数据记录功能
温度测量可支持PT100、PT500、 模拟电压三种温度采样方式
可输出通道级、板级、整机级的比较分选结果(限，合格以
及讯响)
可通过USB HOST自动升级仪器操作软件
中英文可选操作界面
Handler接口用于实现联机操作
电阻范围: 10uS2 - 200kQ
电阻精度: 0. 05%，电阻分辨率: 10uS
温度基本精度: 0.2C
测试速度可达600次/秒
15通道/单元，6单元同步测量,多90路电阻单机或扫描测试
扫描测试通路采用的测试端可编程
■每个测试单元 可自由插拔
■ 温度补偿功能(TC)
■- -键截屏功能
数据记录功能
温度测量可支持PT100、PT500、 模拟电压三种温度采样方式
可输出通道级、板级、整机级的比较分选结果(限，合格以
及讯响)
可通过USB HOST自动升级仪器操作软件
中英文可选操作界面
Handler接口用于实现联机操作
简介
同惠TH2518系列电阻/温度扫描仪模拟测试扫描单元采用同步插卡式的设计理念，可支持的插卡板测试单元可达6个，且在插卡板之间实现同步测量，大大提高扫描测量速度。每块测量板内包含16个测试端，测试端的组合支持用户可自由编程，可配置高达90路电阻/温度扫描测量通道，每通道测量可单独设计分选比较边界以及输出比较分选信号。温度测量的采样方式可配置为PT500铂电阻、PT100铂电阻、模拟电压输入三种方式以适用不同的应用场合。0.05%的电阻精度，在200mΩ量程下，电阻分辨率更是达到了10uΩ的水准，测试扫描范围从10uΩ到200kΩ。仪器的温度补偿和温度转换功能使产品的测试免除环境温度的影响，可输出整机级、板级以及各通道的比较分选结果，使您的测试和数据分析处理、产品的分拣工作更加轻松。标配的RS232、USB HOST、USB Device和HANDLER接口既方便您测量数据的快速保存，又方便您远程的掌控仪器。带触摸功能的24位色、分辨率为480×272的彩色液晶屏，给您的测量操作带来不一样的感觉！
应用
技术参数
| 型 号 | TH2518 |
| 测量参数 | 直流电阻、温度 |
| 电阻测试范围 | 10uΩ-200kΩ |
| 电阻基本测试精度 | 0.05% |
| 电阻量程 | 自动和手动(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) |
| 温度传感器类型 | PT500铂电阻、PT100铂电阻、模拟电压输入 |
| 温度测试范围 | PT100, PT500：-99℃-250℃ |
| Analog：0V—2V | |
| 温度测试精度 | PT100, PT500：0.3%*测量值 ±0.5℃ |
| Analog：±1%Rd ± 3mV | |
| 测量模式 | 单机、扫描 |
| 每路测试参数 | 电阻、温度（可编程） |
| 扫描路数 | 15路/卡，多可插6卡及90路，卡内通道为扫描测试，测试卡之间为同步测试 |
| 测试通道的测试端选择 | 通道间任意配置（可编程） |
| 测试电流 | ≤100mA |
| 单板测量速度 | 100次/秒、40次/秒、2次/秒 |
| 6板等效测试速度 | 600次/秒、240次/秒、12次/秒 |
| 温度补偿 | √ |
| 显示器 | 真彩4.3寸LCD显示 |
| 显示结果 | 同时显示16路测试结果，支持翻页 |
| 短路清0校正 | 对有通道支持全量程内短路清零 |
| 比较器 | 各测试通道单独设置比较边界 |
| 极限模式 | ABSDev、ABS、% |
| 触发方式 | 自动触发、手动触发、总线触发、Handler触发、脚踏开关触发 |
| 接口 | LAN、USB DEVICE、USB HOST、RS232C、Handler 、脚踏开关 |
| 测试端 | 四端测试 |
| 电源要求 |
电压：90-125V，190-250V频率：50Hz、60Hz功率：30VA |
