图片仅供参考,产品以实物为准
同惠TH1953 五位半数字多用表产品详细规格
4.3寸LCD彩色显示屏，中英文菜单
51/2位119999字读数(TH1953)
测试速度高达1000次/秒

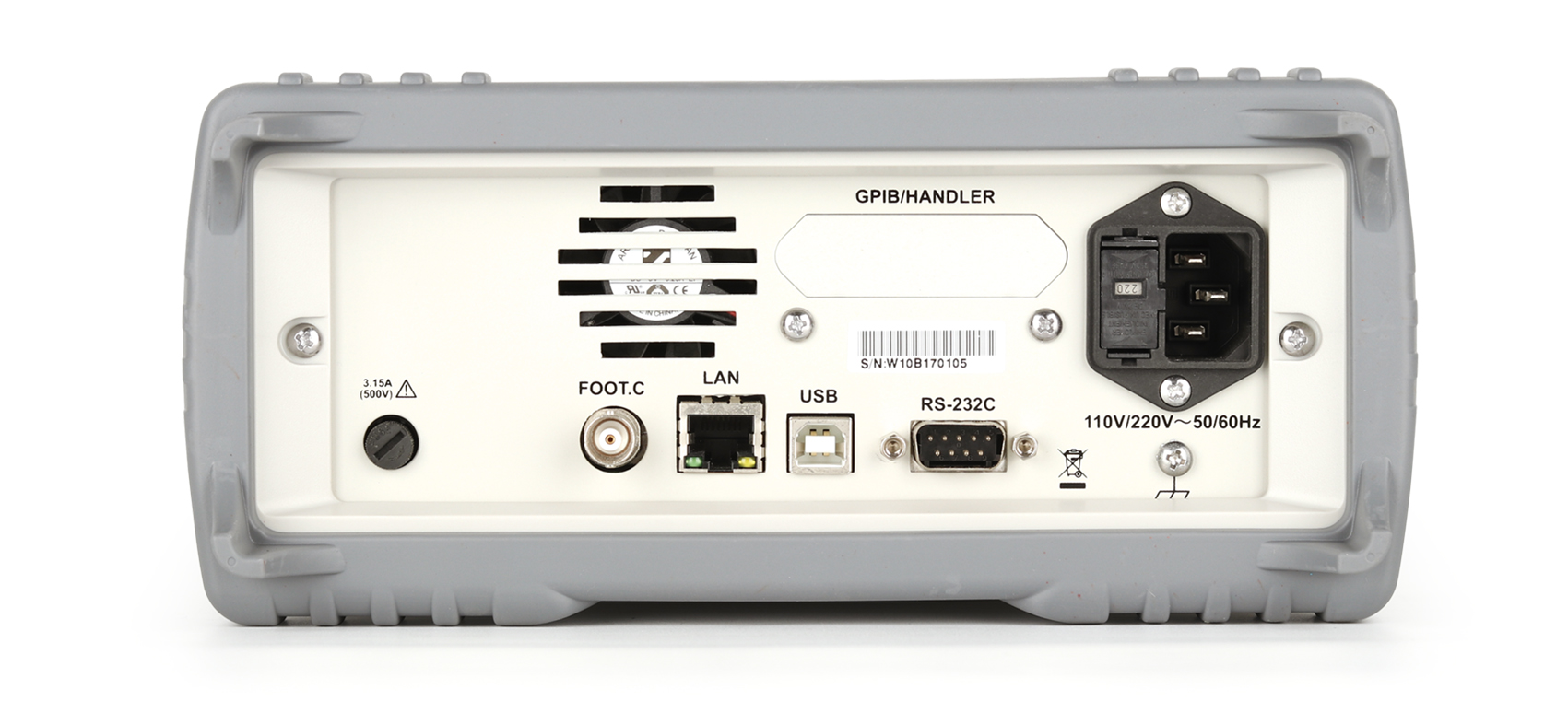

体积小巧，前后输入端，便于.上架
直方图、条形图、趋势图显示
可测试低至3Hz的交流低频信号
电容测试功能
高达5V二极管测试电压
存储数据达10000个
快速中英文帮助
■ 生产线工作台
■ 维修工作台
■ 教学实验室
■ 自动化测试设备
|
产品型号 |
TH1963 |
TH1963A |
TH1953 |
|||||||
|
显示器 |
4.3寸LCD彩色显示屏 |
|||||||||
|
显示位数 |
1199999字读数 |
119999字读数 |
||||||||
|
测量参数 |
直流电压、交流电压、直流电流、交流电流、直流电阻、电容、频率、导通、二极管、温度 |
|||||||||
|
显示方式 |
直读、直方图、条形图、趋势图 |
|||||||||
|
测量速度 |
1000次/s |
|||||||||
|
数学功能 |
清零功能、小值/值/平均值/标准偏差、dB 、dBm |
|||||||||
|
通用功能 |
量程 自动、手动 |
触发方式 L O C A L ： A U T O / S I N G L E / EXTREMOTE：IMMEDIATE/BUS/EXT |
读数保持 有 |
极限测量 HI 、Lo和IN（PASS），带讯响 |
||||||
|
技术指标 |
不确定度的表示： ±(%读数+%量程) ，TCAL=25℃ |
|||||||||
|
参数 |
量程/测试范围 |
频率 |
年精度TCAL ±5°C |
温度系数 /°C |
||||||
|
TH1963 |
TH1963A |
TH1953 |
||||||||
|
直流电压 |
100.0000mV-1000.000V（TH1963/TH1963A） 100.000mV-1000 00V（TH1953） |
0.0035+0.0005 |
0.0075+0.0005 |
0.010+0.004 |
0.0005+0.0001 |
|||||
|
真有效值交 流电压 |
100.000mV-750.000V |
3-5Hz 5-10Hz 10Hz-20kHz 20-50kHz 50-100kHz 100-300kHz |
1.00+0.03 0.35+0.03 0.06+0.03 0.12+0.05 0.60+0.08 4.00+0.50 |
1.00+0.03 0.38+0.03 0.09+0.03 0.15+0.05 0.63+0.08 4.00+0.50 |
1.00+0 03 0.38+0.03 0.09+0.03 0.15+0.05 0.63+0.08 4.00+0 50 |
0.100+0.003 0.035+0.003 0.005+0.003 0.011+0.005 0.060+0.008 0.200+0.020 |
||||
|
直流电阻 |
10Ω- 100M Ω ，测试电流： 10mA-500nA |
0.010+0.001 |
0.014+0.001 |
0.030+0.004 |
0.0006+0.0001 |
|||||
|
直流电流 |
100 μA-10mA 100mA 1A 3A 10A |
0.050+0.006 0.050+0.004 0.100+0.004 0.200+0.020 0.120+0.010 |
0.050+0.005 0.050+0.004 0.100+0.004 0.200+0.020 0.120+0.010 |
0.050+0.008 0.050+0.004 0.100+0.004 0.200+0.020 0.250+0.004 |
0.0020+0.0005 0.0020+0.0005 0.0050+0.0010 0.0050+0.0020 0.0050+0.0010 |
|||||
|
交流电流 |
100 μA– 100mA |
3Hz-5kHz 5kHz-10kHz |
1.00+0.04 0 10+0 04 |
0.10+0.04 0 10+0 04 |
0.10+0.04 0 10+0 04 |
0.100+0.006 0 030+0 006 |
||||
|
1A |
3Hz-5kHz 5kHz-10kHz |
0.10+0.04 0.10+0.04 |
0.10+0.04 0.10+0.04 |
0.10+0.04 0.10+0 04 |
0.015+0.006 0.030+0.006 |
|||||
|
3A |
3Hz-5kHz 5kHz-10kHz |
0.23+0.04 0.23+0.04 |
0.23+0.04 0.23+0.04 |
0.23+0.04 0.23+0 04 |
0.100+0.006 0.030+0.006 |
|||||
|
10A |
3Hz-5kHz 5kHz-10kHz |
0.15+0.04 0 15+0 04 |
0.15+0.04 0 15+0 04 |
0.15+0.04 0 15+0 04 |
0.100+0.006 0 030+0 006 |
|||||
|
频率 |
3Hz-10Hz 10Hz-100Hz 100Hz-1kHz 100Hz-300kHz 方波 |
0.100 0.030 0.010 0.010 0 010 |
0.100 0.030 0.012 0.012 0 012 |
0.100 0.030 0.012 0.012 0 012 |
0.0002 0.0002 0.0002 0.0002 0 0002 |
|||||
|
二极管 |
5V ，测试电流： 1mA |
0.010+0.030 |
0. 1+0.02 |
0.0010+0.0020 |
||||||
|
导通 |
1k Ω ，测试电流： 1mA |
0.010+0.030 |
0. 1+0.02 |
0.0010+0.0020 |
||||||
|
电容 |
1.0000nF 10.000nF-1.0000mF 10.000mF |
1.0+0.5 0.5+0.1 1.0+0.5 |
0.02 0.02 0.02 |
|||||||
|
温度 |
PT100(DIN/IEC751) 5kΩ热敏电阻 |
±0.05°C ±0.10°C |
|
|||||||
